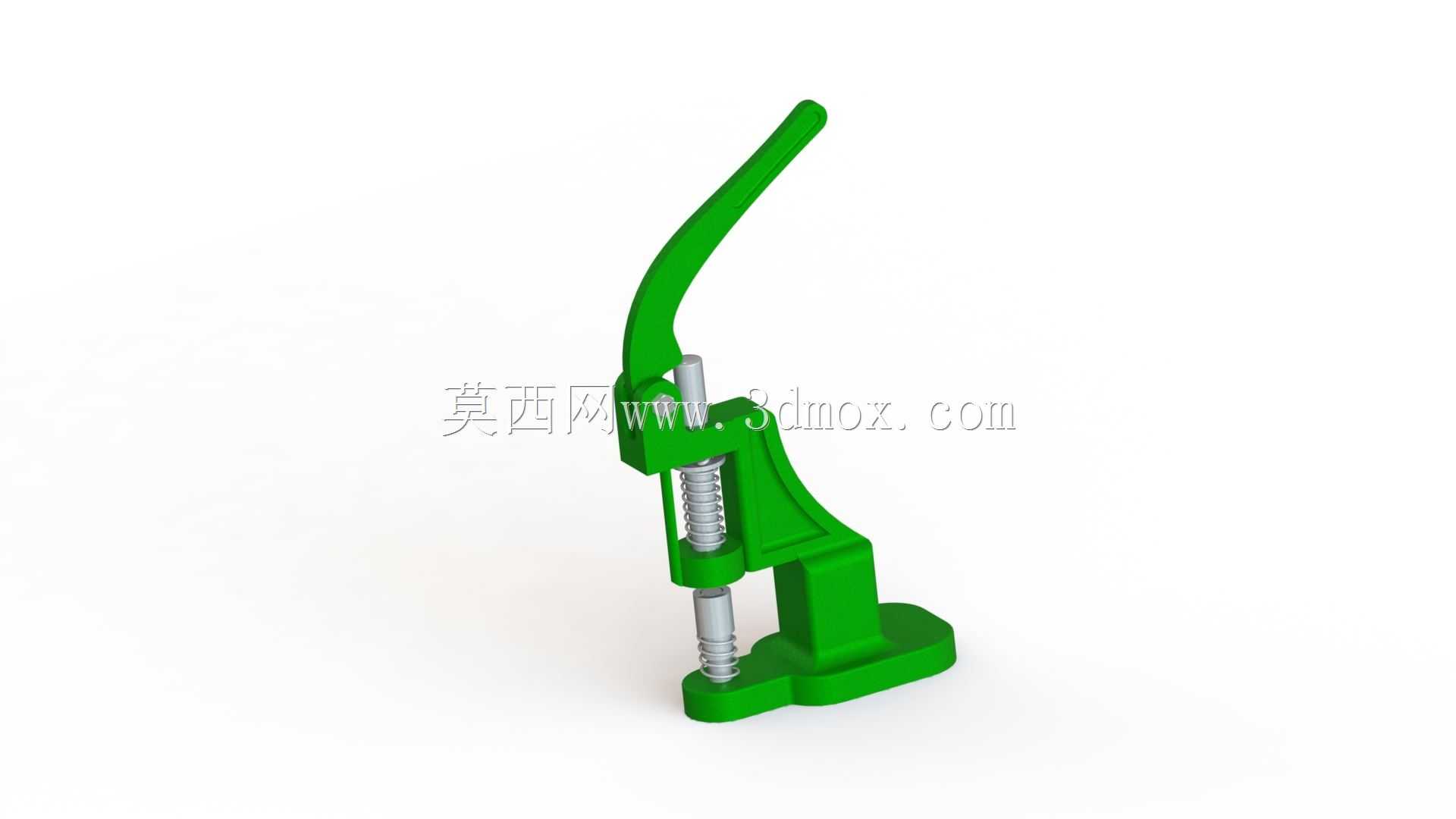

手动布纽扣压制工装结构设计

　　这款手动压合作业工装，主要面向服装加工、布艺手作、小型服饰配件生产场景，用来完成布包纽扣的压合成型工序，在小型裁缝铺、服饰加工小作坊、个人手工工作室这类没有配置大型冲压设备的场景中适配性极强，不需要外接动力源，依靠手动施力就能完成纽扣的压合装配，作业门槛低，操作人员不需要经过复杂的设备操作培训就能上手使用。从结构设计逻辑来看，整体采用立式悬臂压合布局，底座做了加宽的平底设计，放置在常规工作台面上就能保持稳定，不需要额外做地脚固定，作业时底座的支撑面完全覆盖压头的正下方投影区域，压合作业过程中不会出现设备侧翻的问题，整体安装边界只需要预留约20厘米见方的工作台面空间，对作业场地的要求极低，哪怕是临时搭建的加工工位也能快速布置投入使用。

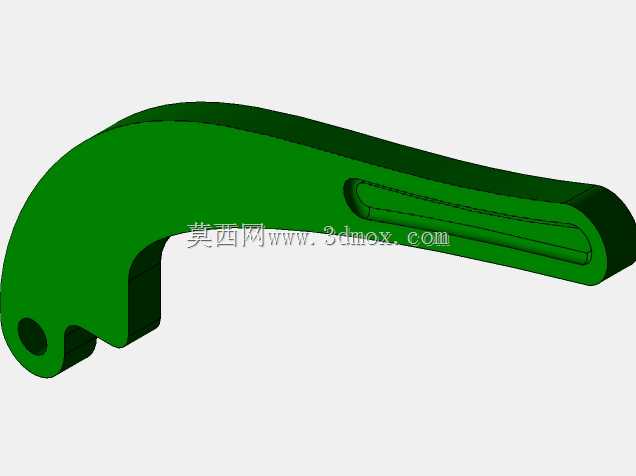

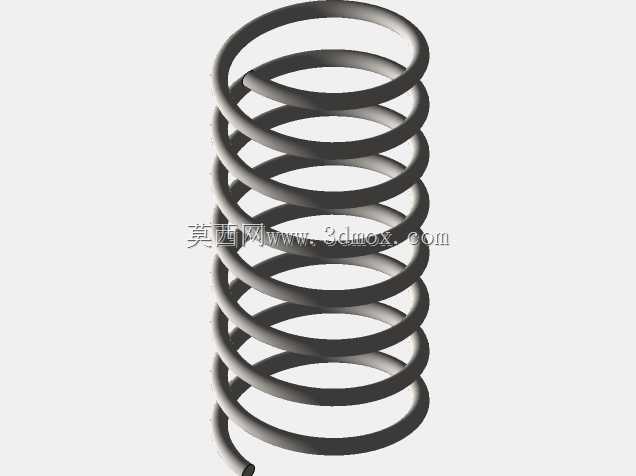

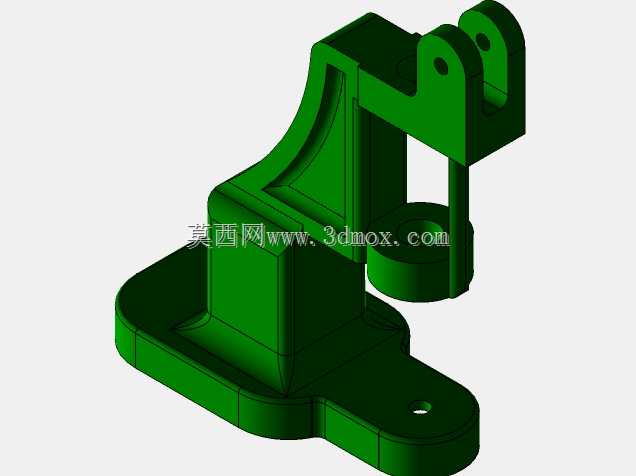

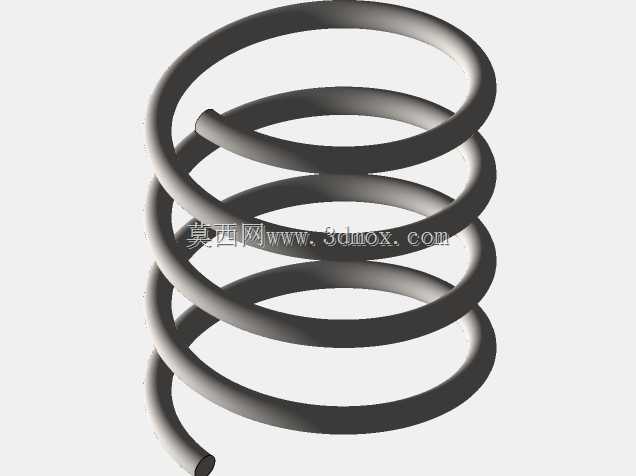

　　压合执行部分采用弹簧复位的直动压杆结构，长柄操作杆按照杠杆力臂比例做了长度优化，操作人员只需要施加很小的握力，就能在压头端输出足够压合布纽扣的成型压力，不会出现操作费力的问题；压杆和机身导向座之间做了间隙配合的导向结构，压合作业过程中压头不会出现偏摆，保证纽扣压合的时候受力均匀，不会出现纽扣包布偏移、扣体压偏变形的次品问题。机身主体采用一体式的支撑结构，把操作杆铰接座、压杆导向通道、弹簧安装位、底座连接位全部整合在同一个支撑构件上，减少了不必要的拼接零件，既降低了装配累积误差，也提升了整体结构的刚性，长期反复施力使用也不会出现机身变形的问题。复位弹簧套在压杆的光轴段，一端抵在导向座的台阶面上，另一端抵在压杆的限位凸台上，

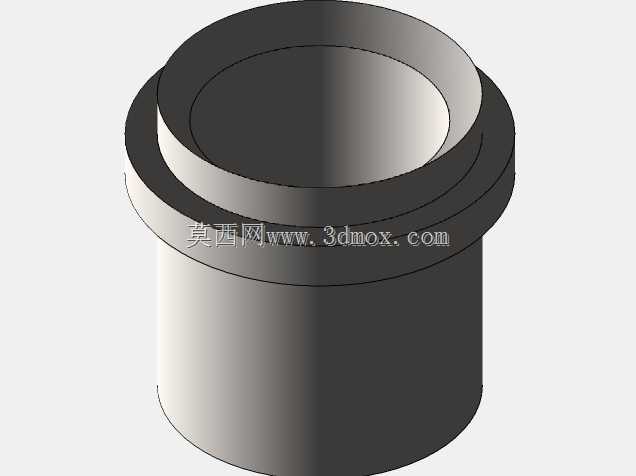

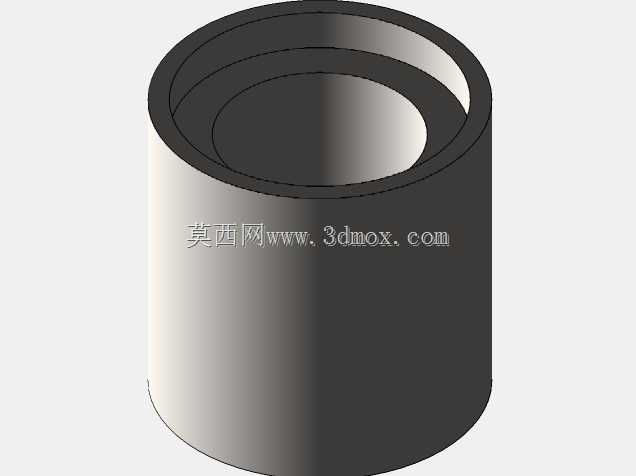

　　操作人员松开操作手柄之后，弹簧会自动把压杆顶回初始位置，不需要手动提拉压头复位，连续作业的时候操作节奏更顺畅，能有效降低重复操作的疲劳感。压头部分做了可替换的接口设计，可以根据不同规格的布纽扣尺寸更换对应的压头配件，适配不同直径的包布纽扣压合需求，不需要更换整台设备就能覆盖常规服饰纽扣的加工尺寸范围。在实际使用场景中，这款工装不需要配套气源、电源等动力配套设施，搬移方便，除了固定工位的加工作业，也适合流动摆摊、上门加工这类移动作业场景使用；压合作业的行程做了限位设计，压头下行到设定的压合深度之后就会被结构限位挡住，不会因为操作人员施力过大把纽扣压裂，也能保证每一颗纽扣的压合深度一致，成品的松紧度统一，

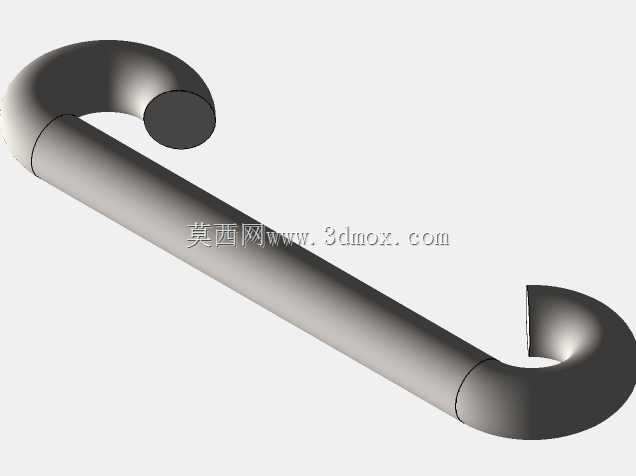

　　不会出现部分纽扣压合过紧扣面变形、部分压合过松包布松脱的问题。从结构建模的角度来看，这款设备的所有零件都做了工艺性优化，支撑机身的铸件结构拔模角度合理，没有出现倒扣或者壁厚不均的结构，压杆、铰接销这类回转类零件全部采用常规的车削加工工艺就能完成生产，不需要特殊的定制刀具或者复杂加工工序，量产的时候加工成本低，零件的互换性好，后期维护更换配件也很方便。操作手柄的外形做了贴合手部握持弧度的曲线设计，长时间握持操作不会硌手，表面没有尖锐的棱角，作业过程中不会划伤操作人员；底座的底面做了防滑结构设计，放置在木质、塑料、金属材质的工作台面上都不会出现打滑移位的问题，压合作业的时候设备保持稳定，不需要操作人员额外用手扶住机身，单人就能完成放料、压合、取件的全流程操作，单工位的作业效率完全能满足小批量生产的需求。
