单耳吊环式液压减振阻尼构件

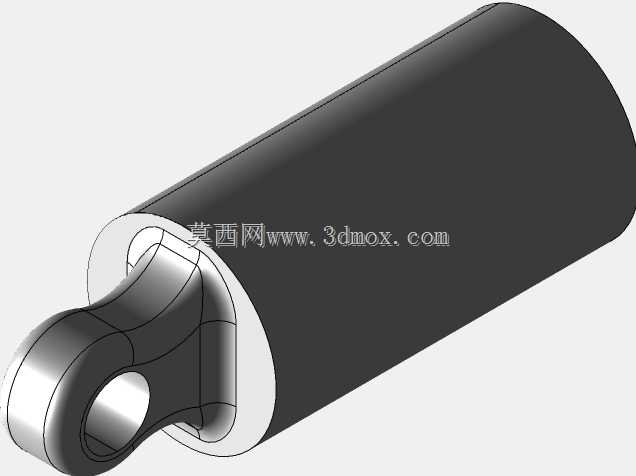

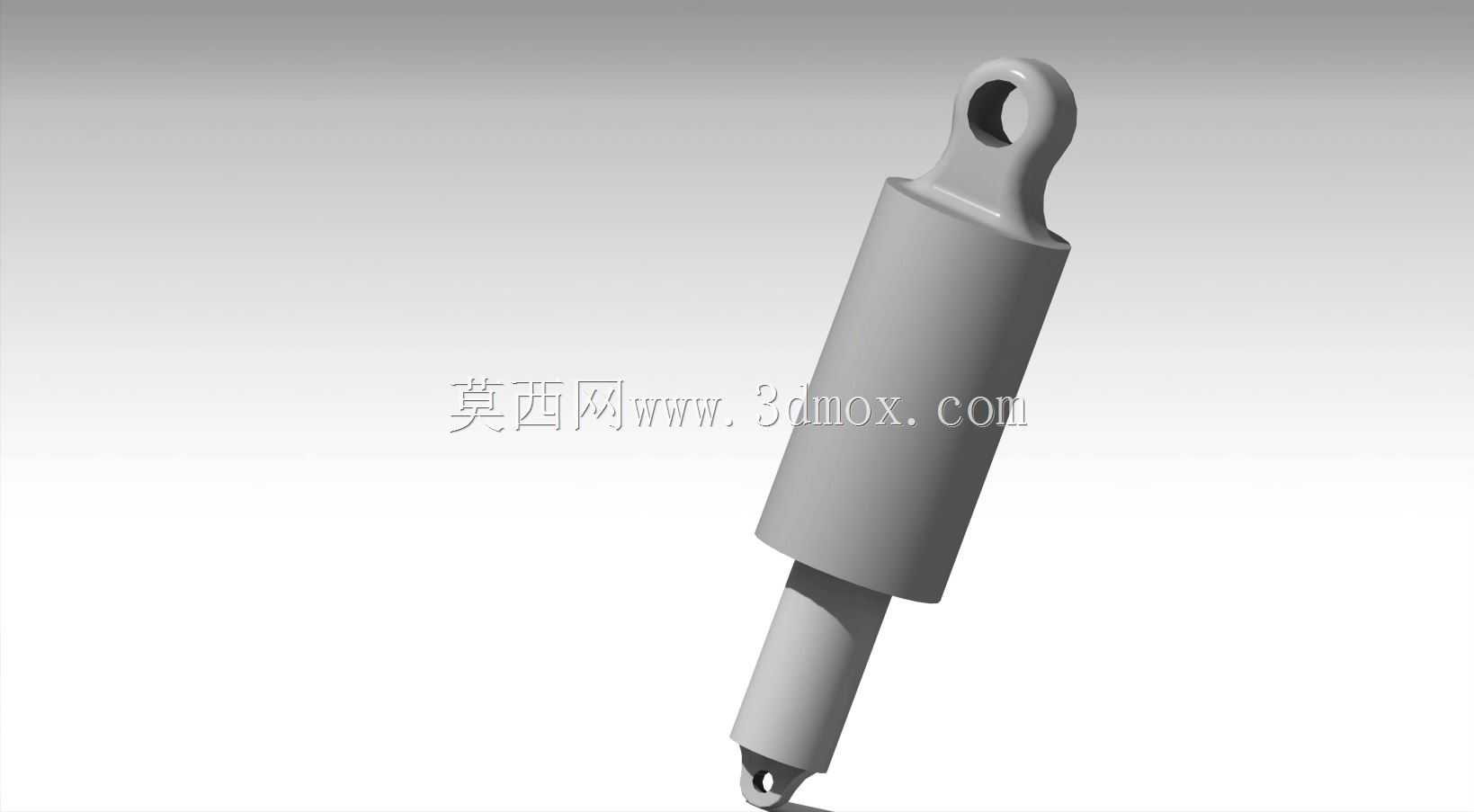

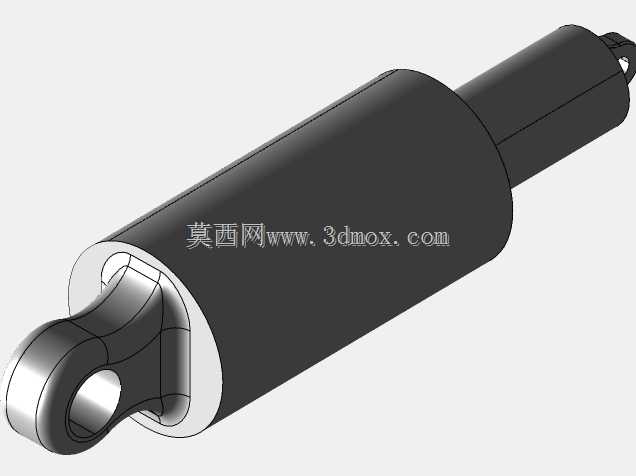

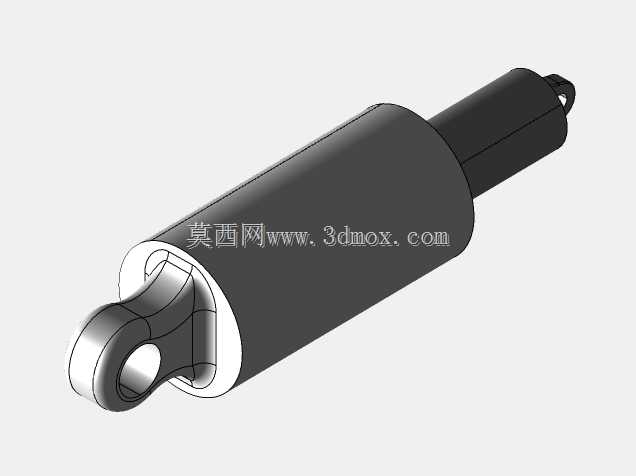

　　这类带单耳吊环结构的液压阻尼减振构件，常被应用在行走类机械的行走悬架、工业设备的隔振安装位、工程机械操作舱的缓冲支撑结构中，核心作用是通过内部液压油的节流阻尼效应，吸收外部传导的冲击振动能量，避免刚性冲击对设备主体结构、精密安装部件造成疲劳损伤。从结构设计逻辑来看，上端的一体式吊环结构直接与缸筒端盖做一体化成型设计，省去了额外的连接耳座焊接工序，既减少了焊缝位置的应力集中风险，也能保证吊环安装孔与缸筒轴线的同轴度公差，避免安装后出现侧向偏载导致的密封件偏磨问题。下端的活塞杆伸出端做了等径收窄设计，适配对应的下连接耳座安装，活塞杆表面做了硬铬镀层处理，粗糙度控制在Ra0.4以下，能降低往复运动过程中与导向套、密封件的摩擦损耗，

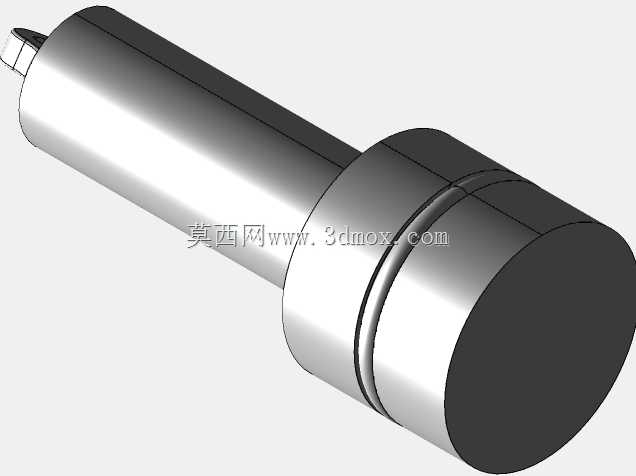

　　延长密封组件的使用寿命。缸筒主体采用等径直筒结构，外壁无多余的凸起安装位，整体外径保持统一尺寸，在做安装空间校核时，只需要预留缸筒外径加单侧5mm的安全间隙即可，不需要额外避让凸台结构。内部的活塞组件上设置了常通节流孔与卸载阀结构，当外部冲击载荷较小时，液压油仅通过常通节流孔产生阻尼力，提供平缓的减振效果；当外部冲击载荷超过阈值时，卸载阀打开，增大油液通流面积，避免阻尼力过大导致的结构硬冲击，同时也能防止内部油压过高损坏密封件。在安装边界上，上端吊环的安装孔为通孔设计，适配标准规格的铰接销轴，安装时需要保证销轴轴线与减振器摆动平面垂直，避免运动过程中出现卡滞；活塞杆完全伸出与完全缩回的行程差值为有效工作行程，

　　选型时需要保证设备在极限跳动位置时，减振器不会出现拉脱或者顶死的情况。这类构件的阻尼特性可以通过调整节流孔的孔径、数量以及内部液压油的黏度来适配不同的载荷场景，比如重载工程机械场景会选用黏度更高的液压油、更小的节流孔径来提供更大的阻尼力，而轻型代步设备则会选用低黏度液压油、更大的节流孔来获得更柔和的减振反馈。在三维建模过程中，需要重点关注缸筒与端盖的连接螺纹公差、活塞杆与导向套的配合间隙、吊环安装孔的位置度公差，这些尺寸直接影响最终成品的装配精度与使用寿命，建模时需要预留密封件的安装槽位，避免出现干涉问题。
