带安装支架的双轮缘导向滚轮组件结构

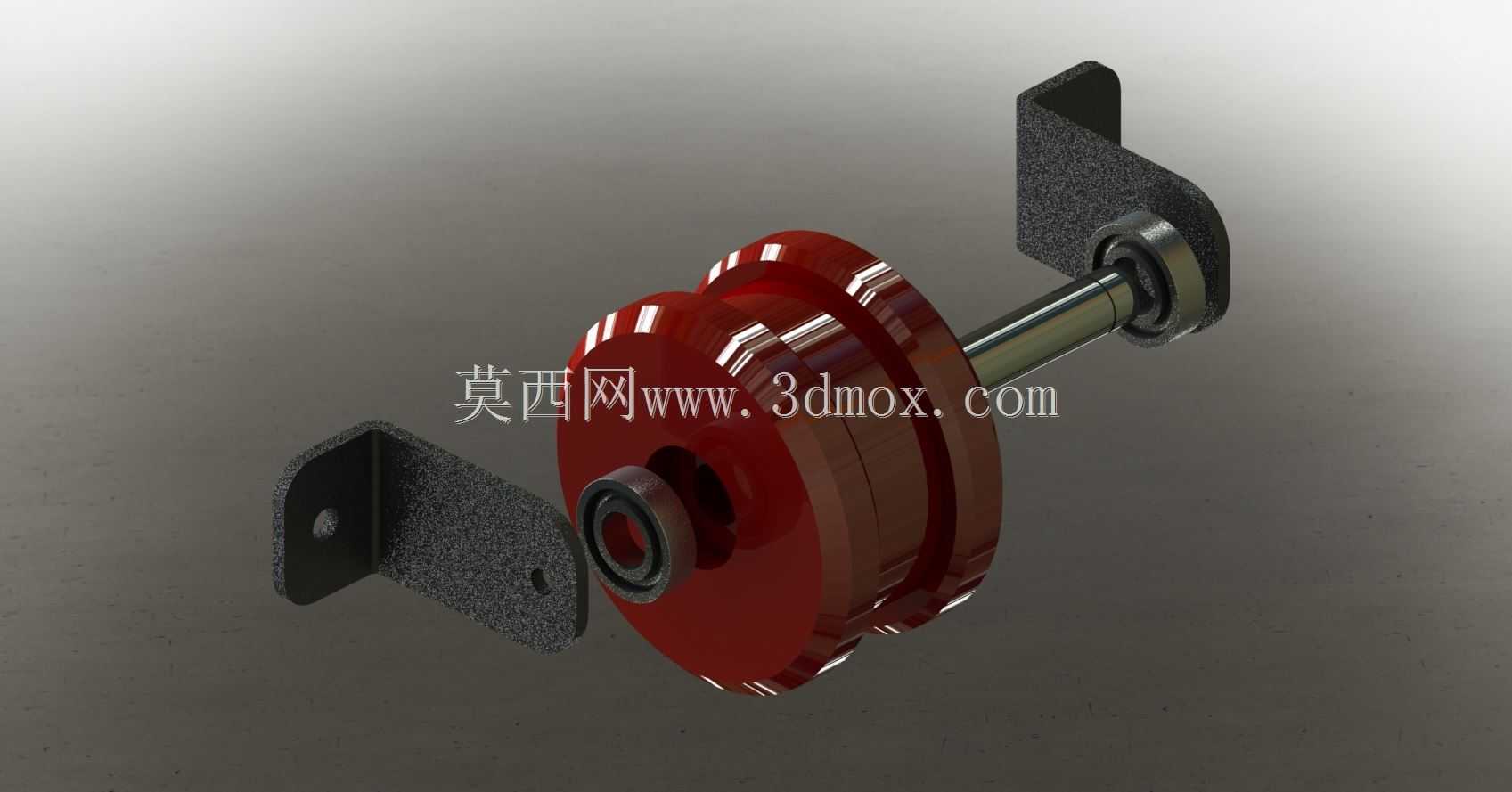

　　这套导向滚轮组件常见于连续输送设备的侧向限位、轻型物料输送线的导向定位，以及自动化仓储设备中载货台的运行导向场景，在一些窄幅皮带输送机、链条输送线的转弯段也能见到同结构的应用，核心作用是约束运动部件的横向位移，避免运行过程中出现跑偏、卡滞，同时承担一定的径向载荷，保障运动轨迹的精度。从结构组成来看，组件核心为双轮缘结构的红色辊体，中间穿装的光轴两端配置深沟球轴承，两侧搭配L型冲压安装支架，支架上预留的两个安装孔可直接通过螺栓固定在设备机架的预设安装面上，不需要额外加工复杂的定位结构，现场装配的适配性较强。双轮缘的辊体设计是这套结构的核心特点，轮缘高出辊面的部分可以直接卡在导轨侧面或者输送件的限位边内侧，

　　相比平辊结构不需要额外加装挡边，就能避免运动件从辊面滑脱，轮缘的过渡位置做了小圆弧倒角处理，不会在接触导向面时出现硬边刮擦，长期运行也不会磨伤配套的导轨或者工件表面。辊体本身采用中空结构设计，在保证整体径向强度的前提下降低了自身重量，转动惯量更小，运行过程中不需要太大的驱动力就能带动辊体转动，减少了空载状态下的动力损耗，也降低了轴承的持续载荷，能有效延长轴承的使用寿命。两侧的L型支架采用弯折成型的板材加工，表面做了粗糙纹理的防滑处理，支架的弯折角度控制在90度直角公差范围内，安装面与辊轴的垂直度有严格约束，避免装配后辊轴出现倾斜，导致辊体转动时出现偏磨、卡涩的问题。支架上的安装孔采用长圆孔与圆孔搭配的设计，其中一个孔为基准定位孔，

　　另一个为调节长孔，装配时可以根据实际安装位置微调支架的固定位置，补偿机架加工时的位置误差，降低对机架安装孔位的加工精度要求，减少现场装配的修配工作量。辊轴与轴承的配合采用基孔制过渡配合，轴承外圈与辊体两端的安装孔采用过盈配合，装配后轴承的轴向定位通过辊体孔内的台阶与轴端的挡圈实现，不需要额外加装复杂的轴向锁紧结构，整体结构紧凑，轴向尺寸控制在较小范围内，适合安装空间比较局促的设备侧边位置。在实际选型应用时，需要注意这套组件的安装边界：两个支架外侧的总宽度决定了所需的最小安装空间，支架底面到辊体最下沿的高度决定了机架安装面与导轨面的最小距离，辊体的轮缘间距要匹配所配套导轨的宽度或者被导向件的厚度，预留0.5到1毫米的间隙，

　　避免运行过程中出现卡滞，同时间隙不能过大，否则会失去导向限位的作用，一般横向窜动量控制在1毫米以内就能满足大部分输送场景的精度要求。这套结构的转动阻力主要来自轴承的摩擦，因为采用了标准深沟球轴承，转动过程中的摩擦系数很低，即使在长期连续运行的工况下，也不会出现明显的阻力上升问题，日常维护只需要定期在轴承位置补充润滑脂即可，不需要频繁拆解更换零件。在一些需要做垂直方向导向的场景中，这套滚轮组件也可以成对对称安装，卡在T型导轨或者矩形导轨的两个侧面，作为垂直运动部件的导向支撑，相比滑动导向结构，滚动摩擦的阻力更小，运动过程更顺畅，不会出现低速爬行的问题，适合运动速度不高、载荷不大的垂直升降导向场景。设计这套结构的时候，需要重点校核辊轴的抗弯强度，当滚轮承受径向载荷的时候，辊轴相当于简支梁结构，两个支架的安装位置就是支点，载荷作用在辊体中间位置，需要根据最大额定载荷计算辊轴的挠度，确保挠度在允许范围内，避免辊轴弯曲变形导致辊体转动卡滞，同时要校核支架的抗弯强度，避免支架受载后出现弯折变形，导致滚轮的位置偏移，影响导向精度。辊体的材质一般选用耐磨工程塑料或者铸钢做表面喷涂处理，图中红色部分为耐磨涂层，既可以保证表面的耐磨性能，又能降低运行过程中的噪音，相比金属辊面直接接触导轨，运行噪音能降低10到15分贝，适合对噪音控制有要求的车间内部设备使用。
