轨道连接用开槽轴套结构设计

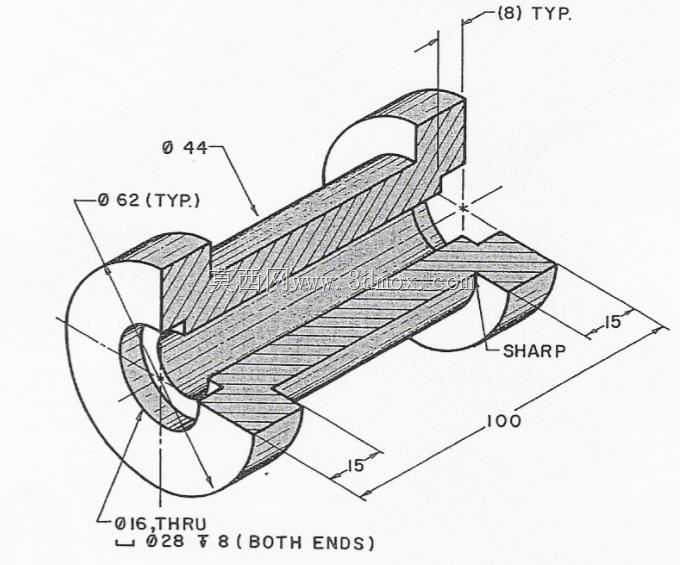

　　这类带周向开槽的轴套类零件，多用于轻型输送轨道、滑动导向机构的端部衔接位置，在小型物料输送线、工位滑移工装、直线导向模组的装配场景中十分常见，核心作用是实现两段平行轨道的同轴对接，同时为滑动件提供平滑的过渡支撑，避免轨道接缝处出现卡滞、跳动的问题。从结构设计逻辑来看，零件整体采用同轴回转体为基础构型，总长100mm的尺寸设定，刚好适配常规轻型轨道的对接段搭接长度，两端各预留15mm的开槽段，是为了在装配时通过槽口的微量形变，卡入轨道端部的定位凸台，不需要额外加装紧固件就能实现轴向限位，降低装配工序的复杂度。外圆面设置的直径62mm的环形凸缘，属于安装定位基准面，装配时该端面贴合轨道的安装立板，能快速确定零件的轴向安装位置，

　　避免装配时出现轴向窜动；直径44mm的外圆段是与轨道安装座的配合面，采用间隙配合的公差设定，既方便装配时的插入操作，也能保证对接后的同轴度误差控制在合理范围内。内孔设计为直径16mm的贯通结构，一方面是为了穿装导向芯轴或者牵引杆件，给滑动组件提供中心导向，另一方面贯通结构也能降低零件整体重量，减少材料消耗，适合批量加工生产。零件上标注的8处典型结构，就是两端均匀分布的开槽，槽口端部做锐边处理，是为了保证卡接时能与轨道端部的卡槽紧密贴合，避免出现装配间隙导致的晃动。在实际使用场景中，这类零件不需要承受大载荷的冲击，主要承担导向、衔接、定位的功能，因此设计时没有额外设置加强筋结构，整体构型简洁，加工时可以采用棒料直接车削成型，

　　再通过铣削加工两端的槽口，加工工序少，量产成本较低。需要注意的是，两端槽口的对称度需要控制在0.1mm以内，否则装配时会出现两侧卡接力不均的问题，长期使用容易出现单侧磨损加剧的情况，影响轨道的滑动顺畅度。另外，内孔与外圆的同轴度需要保证在0.05mm以内，避免穿装芯轴后出现别劲的问题，导致滑动阻力增大。这类结构的零件在轻型自动化输送线、手动滑移工装台、小型导轨系统中应用广泛，相比传统的法兰对接式轴套，这种带卡接开槽的结构不需要在轨道端部加工螺纹孔，也不需要配备螺栓等紧固件，装配效率能提升40%以上，同时后期维护拆卸也十分方便，只需要通过工具撑开槽口就能快速拆下更换，适合需要频繁调整轨道布局的生产场景。在建模过程中，

　　需要重点关注槽口的深度与宽度尺寸匹配，槽深过大会导致零件端部刚性不足，装配受力后容易出现形变断裂，槽深过小则会导致卡接力度不足，使用过程中容易出现松脱；槽宽需要与轨道端部的卡接凸台厚度匹配，预留0.1mm左右的装配间隙，既方便安装，也不会出现过大的旷量。外圆的环形凸缘厚度也需要根据安装板的厚度做匹配，保证装配后凸缘端面能完全贴合安装面，避免出现局部悬空导致的受力不均。
