简易轨道连接固定支座结构设计

　　这类轨道固定支座常见于轻型输送轨道、滑动导向机构的安装节点，主要承担轨道段之间的对接定位、载荷传递以及安装基准固定的作用，在小型流水线、物料滑移架、轻型滑动导向装置中应用十分广泛，区别于重型轨道的焊接式连接结构，这类冲压成型的轻型支座更适合载荷不大、安装空间紧凑、需要快速拆装调整的场景。从结构功能来看，支座中心的大孔是轨道主体的对接定位孔，孔径设置了公差带，上偏差与下偏差的范围刚好适配对应规格圆轨道的外径装配要求，既保证轨道插入后不会出现过大的径向晃动，又不会因为过盈量太大导致装配时需要强行敲入，现场安装时可以直接将轨道端部插入孔内，配合侧面的紧定螺钉孔完成轴向锁紧，避免轨道运行过程中出现轴向窜动。

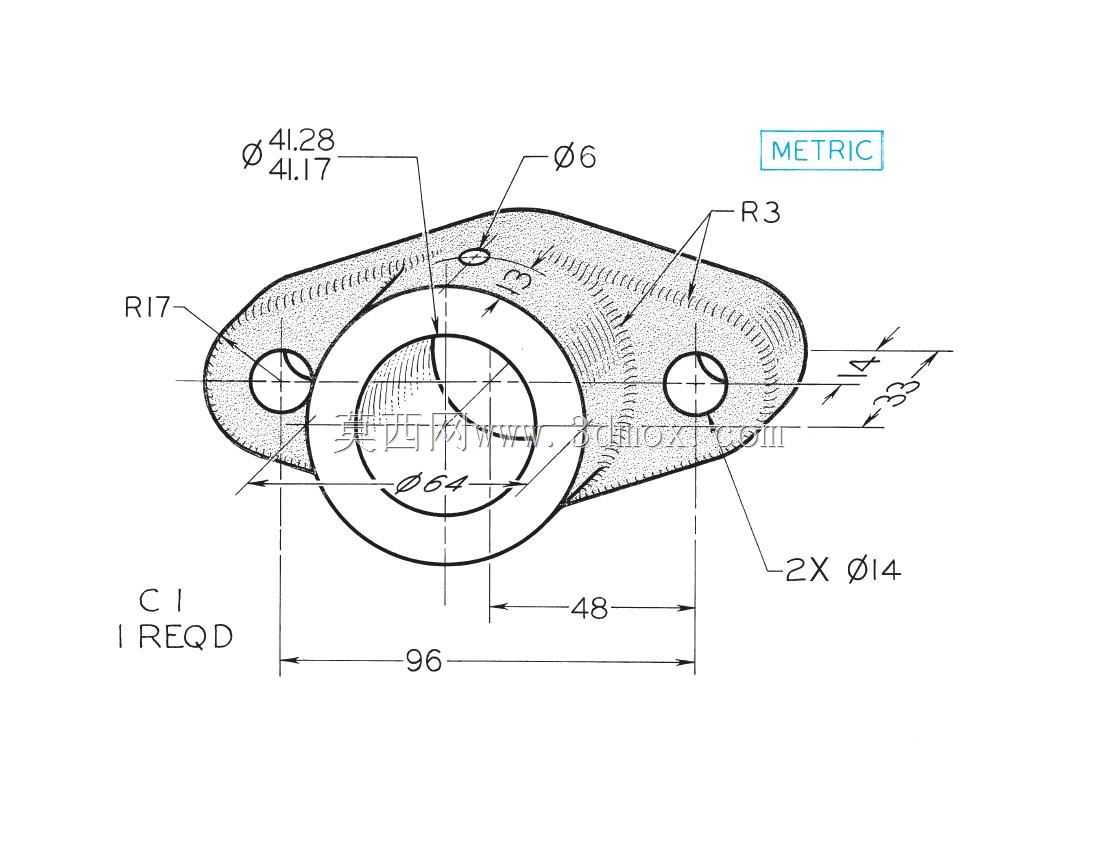

　　两侧带圆弧过渡的耳板是安装固定的核心结构，两个对称布置的安装孔中心距控制在48mm，整体支座的总长度为96mm，安装孔直径为14mm，适配常规的M12膨胀螺栓或者设备框架安装螺栓，耳板外侧做了R17的圆弧过渡，一方面是消除冲压加工后的应力集中点，避免长期受载后出现耳板根部开裂的问题，另一方面圆弧外形不会在安装时划伤操作人员，也不会和周边的管线、其他构件出现干涉。耳板与中心主体的衔接处做了R3的圆角过渡，同样是为了优化应力分布，这类支座在工作时会承受轨道传递的竖向载荷以及滑动件运行带来的侧向冲击力，圆角过渡可以避免直角处的应力突变，提升构件的疲劳寿命。顶部设置的直径6mm小孔是润滑注油孔，轨道长期滑动运行时，定期从这个孔注入润滑脂，

　　可以直接到达中心孔与轨道的配合面，减少滑动摩擦带来的磨损，不需要拆开支座就能完成日常维护，大幅降低后期运维的工作量。设计时优先考虑了加工工艺性，整体结构采用板材冲压成型，不需要复杂的机加工工序，原材料利用率高，适合批量生产，外形轮廓的异形设计并非随意为之，两侧向外延伸的耳板刚好将安装孔的位置外移，让螺栓安装时的操作空间足够，扳手可以顺利伸入拧紧，不会被中心的筒体结构干涉。安装边界方面，支座的总宽度控制在33mm，安装面到中心孔轴线的高度为14mm，在框架上安装时只需要预留出对应大小的平面即可，不需要额外加工沉台或者避让槽，对于薄壁型材框架的适配性很好，不会因为支座尺寸过大导致无法在窄幅型材上固定。中心孔的端面做了平齐处理，

　　两段轨道对接时分别从两侧插入，端面刚好在支座中部贴合，保证轨道对接处的平整度，避免滑动件经过对接位置时出现卡顿、跳动的问题。这类构件虽然结构简单，但在导向滑动系统中属于基础的关键连接件，设计时的公差匹配、应力优化、安装空间预留都直接影响整套轨道系统的运行稳定性，很多现场出现的轨道窜动、对接错位、支座断裂问题，往往都是因为这类基础零件的设计没有考虑实际工况的载荷和安装需求，比如安装孔距偏差过大导致螺栓强行装配带来的内应力，或者直角过渡处的应力集中导致受冲击后开裂，又或者没有预留润滑通道导致配合面过早磨损失效。在建模过程中，这类零件需要重点关注各个安装尺寸的公差配合，尤其是中心孔的尺寸公差、两个安装孔的位置度、耳板的安装平面度，这些形位公差直接决定了零件的实际装配性能，不能只做外形建模而忽略工程化的尺寸约束，同时冲压件的壁厚要保持均匀，过渡圆角要符合冲压工艺的要求，避免出现无法加工的锐角或者过小的圆角，保证设计出来的模型可以直接对接生产工艺，不需要二次修改就能投入加工使用。
