简易轨道连接固定支座结构设计

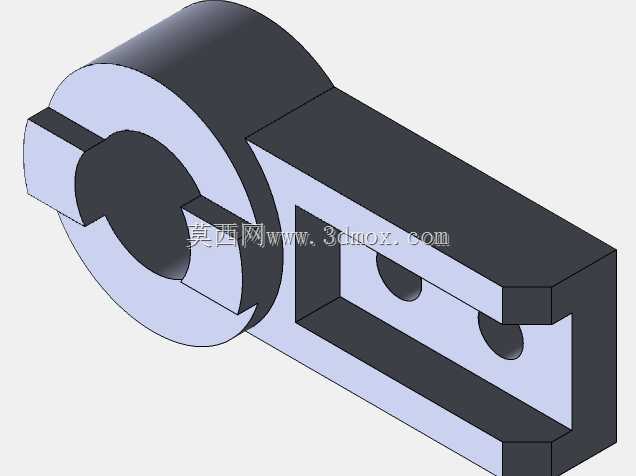

　　该轨道支座主要应用于轻型输送线、物料滑移轨道、工装夹具导向轨道的端部连接与中间固定场景，是轻载轨道系统中承担载荷传递、轨道定位、安装基准作用的核心结构件，适配10-20kg/m线密度的轻型钢制或铝制轨道，可在车间工位物料输送、小型设备滑移导向、仓储分拣线导轨固定等场景下使用，能够承受垂直方向的静载荷与沿轨道方向的水平滑移载荷，避免轨道在长期使用中出现移位、下沉、连接松脱的问题。从结构设计逻辑来看，该零件采用一体化铸钢或型材铣削加工成型，左侧设置铰接式抱箍结构，可适配直径57mm的圆形支撑立柱，抱箍开口处设置锁紧间隙，安装时通过螺栓收紧开口即可将支座整体固定在立柱上，无需在立柱上额外打孔焊接，可沿立柱轴向任意调整安装高度，

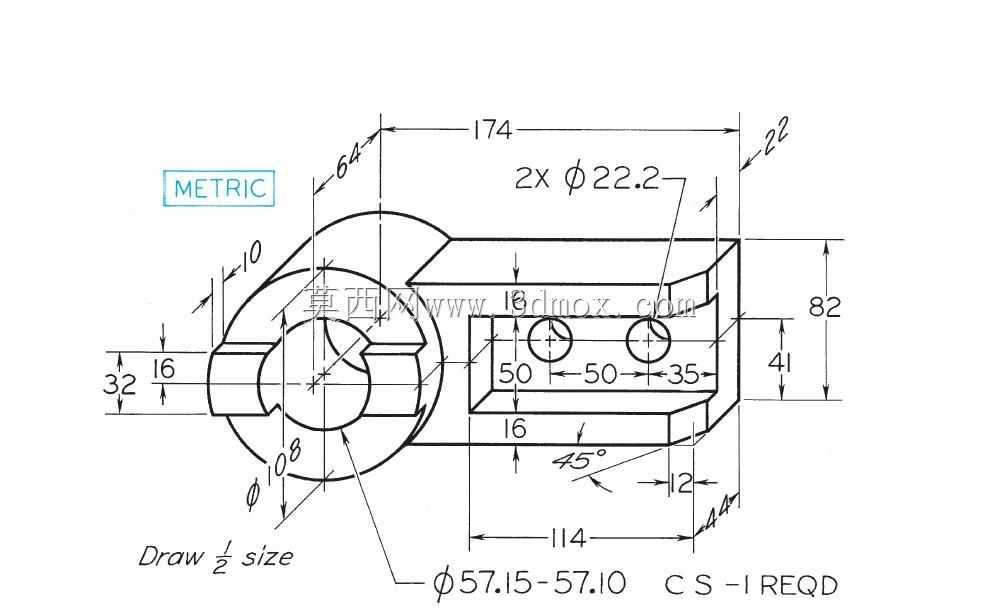

　　适配不同高度的轨道布设需求，抱箍与立柱的接触圆弧面做了粗糙度控制，避免锁紧时划伤立柱表面，同时增大接触摩擦力提升固定可靠性。右侧为轨道安装平台，平台总长度174mm，总宽度82mm，安装面厚度22mm，平台上设置两个直径22.2mm的安装通孔，两孔中心距为100mm，可适配M20规格的T型螺栓或六角螺栓，用于压紧固定轨道底部，安装孔的位置公差控制在±0.2mm以内，保证轨道安装后的直线度符合导向要求。平台与左侧抱箍的连接位置设置45度加强筋结构，筋板厚度16mm，从抱箍外壁延伸至安装平台底部，有效抵消轨道传递的垂直弯矩，避免支座在载荷作用下出现连接位置断裂变形的问题，筋板与主体的连接处做了R10的圆角过渡，减少应力集中，

　　提升零件的抗疲劳性能。安装边界方面，抱箍中心到安装平台底面的垂直距离为41mm，安装平台底面到抱箍最下端的距离为32mm，抱箍沿立柱轴向的宽度为64mm，安装时需保证立柱周边至少预留20mm的操作空间用于锁紧抱箍螺栓，轨道安装后平台前端伸出长度为35mm，可兼容底部宽度不超过114mm的轻型轨道，平台侧面的12mm倒角结构可避免安装时与周边设备、护罩产生干涉。从功能特性来看，该支座摒弃了传统轨道支座需要焊接固定、适配性差的问题，采用可调节式抱箍结构，安装拆卸便捷，后期维护调整轨道高度时无需破坏原有支撑结构，整体结构紧凑，重量控制在2kg以内，单人即可完成安装作业，零件表面做发黑或喷塑处理，可在常规车间环境下具备基础防锈能力，

　　适配室内常温工况下的长期使用。设计过程中针对抱箍的锁紧力做了校核，当采用M16螺栓锁紧抱箍时，抱箍与立柱间的摩擦力可承受不低于800N的垂直载荷，完全满足轻型轨道的载荷需求，安装平台的平面度控制在0.1mm/100mm以内，保证轨道安装后不会出现局部翘曲，影响滑移顺畅度，两个安装孔的同轴度与位置度公差经过优化，既保证螺栓安装的便利性，又避免间隙过大导致轨道固定后出现窜动。在实际应用中，该类支座通常每隔1.5-2m沿轨道布设一个，在轨道的端部、接驳位置需额外增设支座提升连接强度，相比定制焊接的轨道支架，该标准化支座可大幅降低现场安装的施工难度，缩短轨道系统的搭建周期，同时具备更好的互换性，后期更换维护时无需重新适配加工。
