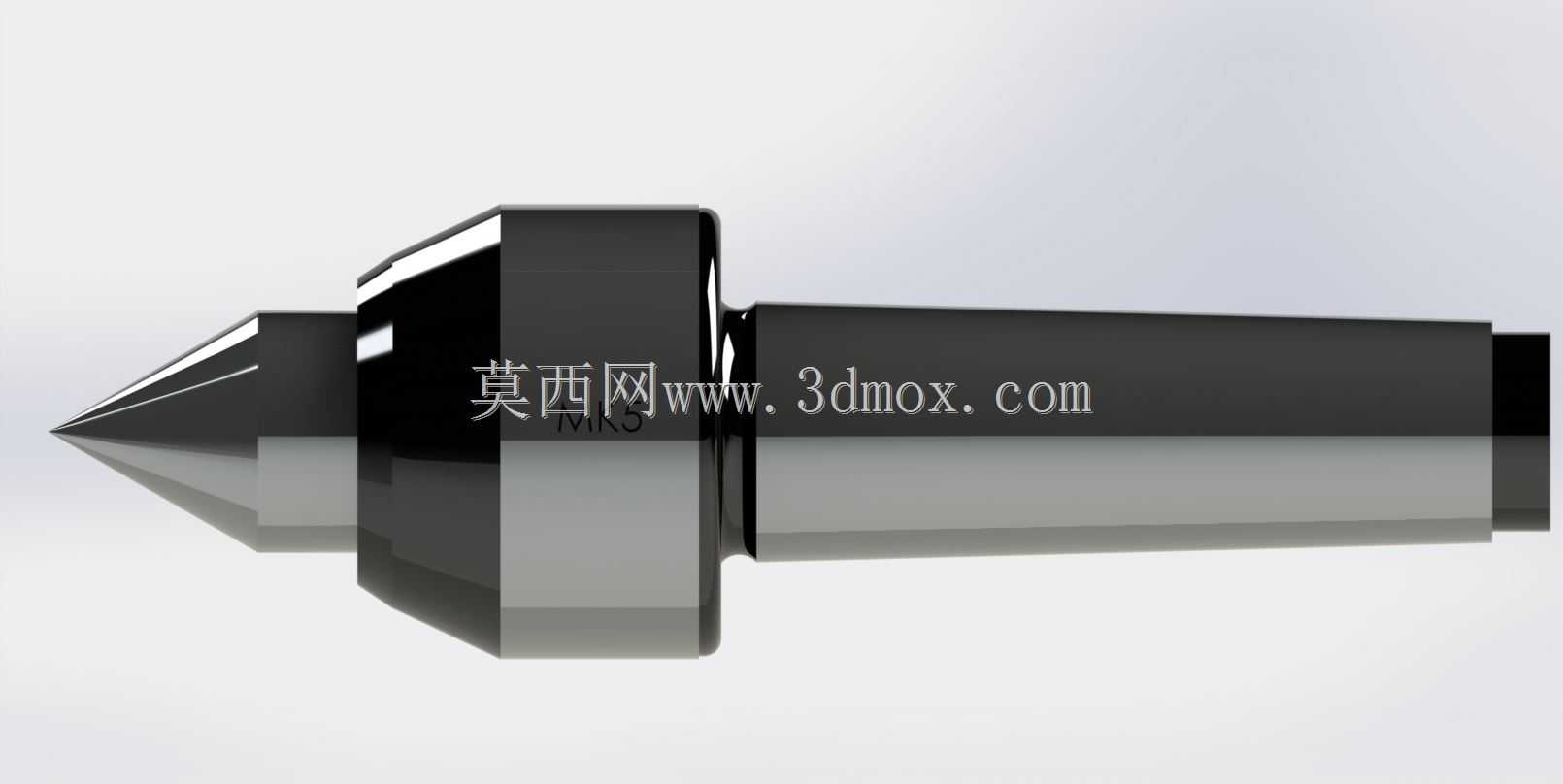

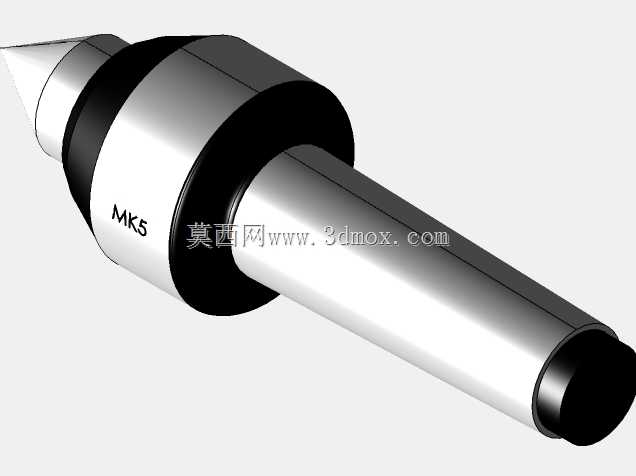

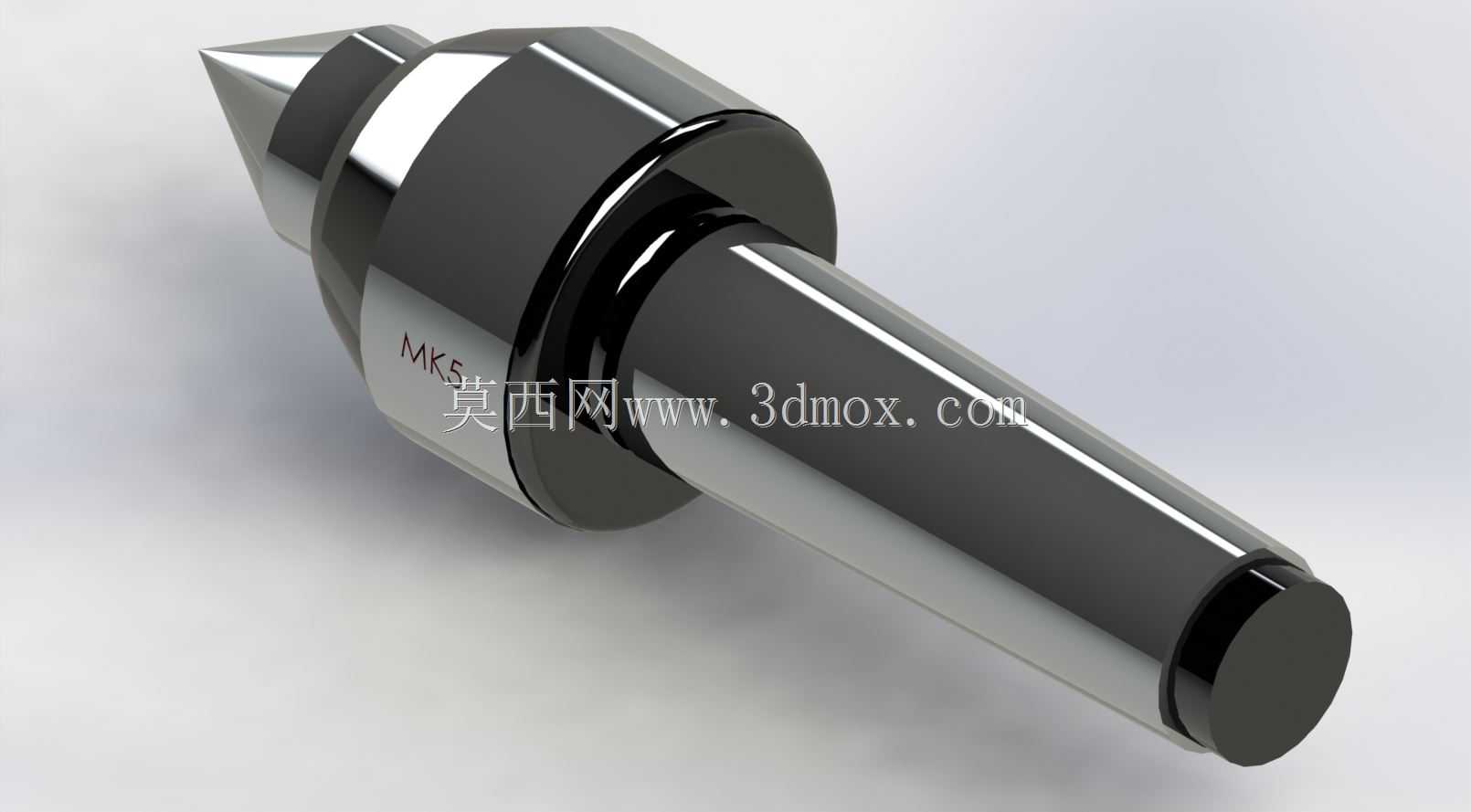

莫氏5号高精度回转顶尖结构设计

　　在普通车床、外圆磨床的轴类零件加工场景中，轴类工件的装夹同轴度直接决定最终加工精度，尤其是长径比超过10的细长轴加工，若尾座支撑端存在径向跳动，很容易出现锥度误差、表面振纹甚至工件弯曲变形的问题，这款莫氏5号锥柄回转顶尖，正是针对中型车床重载加工场景设计的尾座支撑部件。从实际使用场景来看，这类顶尖主要适配主轴通孔直径50mm以上的卧式车床、外圆磨床，可支撑最大重量不超过800kg的轴类、盘套类工件，在粗车外圆、精磨外圆、铣削长轴键槽等工序中，替代固定顶尖降低工件与顶尖的摩擦阻力，避免高速旋转下顶尖孔烧蚀、工件退火的问题。

　　从功能特性上看，这款回转顶尖采用内置精密角接触球轴承+推力滚子轴承的组合支撑结构，前端角接触轴承承受径向切削力，后端推力轴承承受轴向顶紧力，双列轴承预紧后可将顶尖头部的径向跳动控制在0.005mm以内，轴向窜动不超过0.002mm，完全满足IT6级精度轴类零件的加工要求。顶尖头部采用硬质合金镶片设计，合金头硬度达到HRA90以上，可承受断续切削带来的冲击载荷，避免顶尖头部磨损后出现支撑凹陷；锥柄部分采用标准莫氏5号锥度，锥面接触率不低于85%，安装时只需将锥柄擦拭干净后推入尾座套筒锥孔，依靠锥面自锁即可实现可靠连接，拆卸时通过尾座套筒的丝杠后退即可顶出顶尖，无需额外敲击。

　　设计过程中首先确定了安装边界尺寸：莫氏5号锥柄的大端直径为44.399mm，锥度1:19.180，锥柄有效长度126mm，可适配尾座套筒内孔长度不小于130mm的机床；顶尖总长度控制在235mm，最大外径62mm，安装后顶尖头部伸出尾座端面的长度为45mm，既保证足够的支撑刚度，又避免伸出过长导致的颤振问题。密封结构采用多层间隙式密封+丁腈橡胶密封圈组合，可阻挡切削液、铁屑进入轴承腔，日常维护时只需每3个月从注油孔注入锂基润滑脂，即可保证轴承长期稳定运行，无需频繁拆解保养。

　　在结构细节处理上，顶尖头部的60°锥角严格遵循机床顶尖标准，与工件中心孔的60°锥面完全贴合，避免局部接触应力过大导致中心孔变形；顶尖本体采用40Cr合金钢整体调质处理，硬度达到HB240-280，外壳表面做发黑防锈处理，适合车间多油污、多切削液的使用环境。针对重载加工场景，轴承腔预留了0.02mm的热膨胀间隙，长时间高速旋转时轴承发热不会出现卡滞问题，最高允许工作转速可达3000r/min，覆盖大部分中型车床的转速范围。

　　实际选型时需要注意，这类莫氏5号顶尖不适合小型仪表车床使用，锥柄尺寸不匹配会导致装夹松动，同时顶紧工件时的轴向力需要控制在5kN以内，过大的顶紧力会导致轴承提前失效，甚至顶弯细长轴工件。建模过程中对锥面配合、轴承安装位的尺寸公差做了严格定义，锥柄部分的公差带采用TS级，保证与机床尾座锥孔的配合精度，轴承安装位采用k6公差，实现轴承的轻预紧装配，既保证回转精度，又避免轴承过盈量过大导致的发热问题。
