卷绕设备用长方形膨胀式卷绕芯轴结构

　　在卷材加工、线圈绕制、带状物料收卷的生产场景中，卷绕芯轴是直接决定收卷成型质量、换卷作业效率的核心执行部件，传统圆形胀轴在适配长方形截面卷材、矩形线圈绕制需求时，往往会出现卷材内壁贴合度不足、绕制后截面形变、卸料时卡滞等问题，这款长方形结构的卷绕芯轴，正是针对这类矩形截面卷绕工况做的定向结构优化。从实际产线适配的角度看，这类芯轴可以直接集成到各类卷绕设备的主轴安装位上，不需要对原有设备的主轴传动结构做大规模改动，芯轴的驱动端采用标准的轴头连接结构，和设备端的传动法兰、锁紧机构的安装边界完全匹配，安装时只需要将芯轴轴端与设备主轴的定位止口对齐，穿入锁紧螺栓完成周向固定，即可接入设备的传动链路，跟随主轴完成回转卷绕动作。

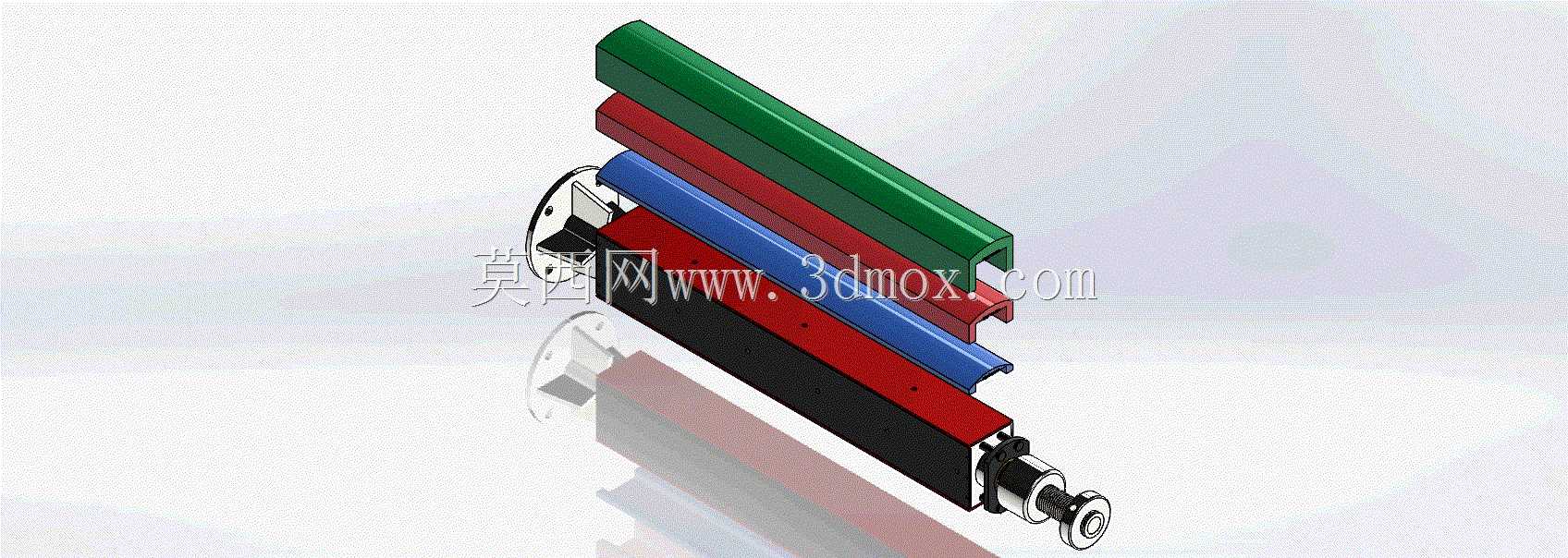

　　芯轴的核心功能逻辑是通过内部的胀缩机构，实现外层支撑面的径向尺寸变化：卷绕作业启动前，芯轴处于收缩状态，外层各支撑片的整体外轮廓尺寸略小于卷材内孔的设计尺寸，方便操作人员快速套装卷绕内衬管或者初始料头；当设备启动卷绕程序后，芯轴内部的胀紧机构动作，推动多块分层布置的长方形支撑片向外撑开，让各支撑面和卷材内孔壁完全贴合，提供足够的周向摩擦力，带动卷材同步回转完成绕制作业，避免卷绕过程中出现芯轴与卷材相对打滑、料层偏移错位的问题；当卷绕达到设定长度后，胀紧机构泄压，支撑片向内回缩，整体外轮廓尺寸缩小，和成型卷材的内壁形成均匀的间隙，此时可以直接将成品卷材从芯轴上轴向抽出，不会出现内壁刮蹭、料层松散的问题。从结构设计的细节来看，

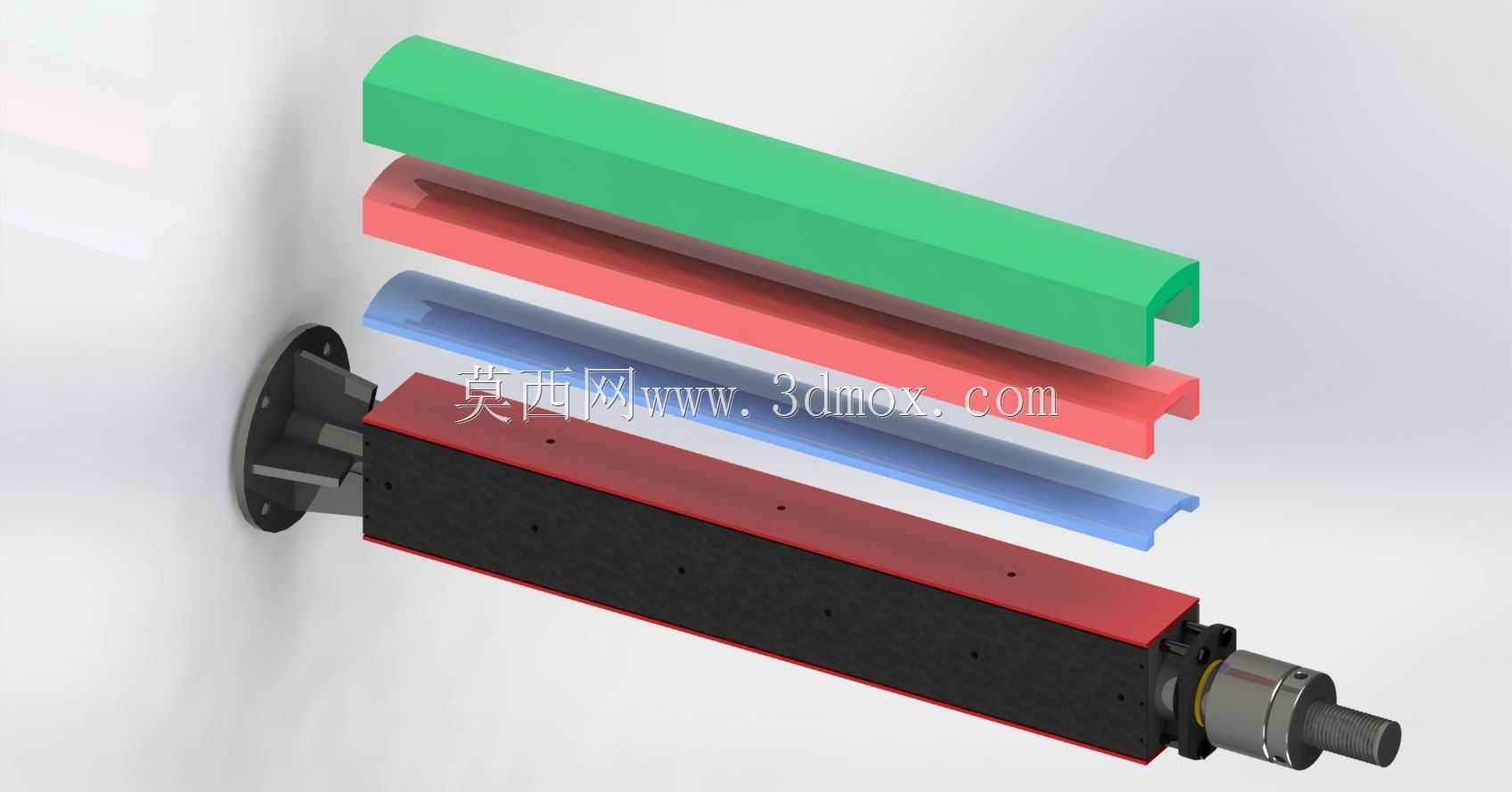

　　这款芯轴的外层支撑片采用分块式的长条形结构，分别对应长方形截面的四个直边，每块支撑片的工作面都做了表面硬化处理，降低长期往复胀缩、卷材摩擦带来的表面磨损，支撑片和内部胀紧滑块之间采用导向槽配合，保证每块支撑片的胀缩行程一致，撑开后各工作面的平面度、相邻面的垂直度都能满足矩形卷材的成型精度要求，不会出现某一侧支撑力不足导致的卷材绕制后截面鼓胀、棱角变形的问题。在实际工况适配中，这款芯轴的设计充分考虑了不同幅宽卷材的适配性，支撑片的有效工作长度覆盖了常规中小幅宽带状物料、矩形线圈的绕制尺寸范围，安装时可以根据实际生产的卷材幅宽，在芯轴的非传动端加装轴向定位挡圈，对卷材的轴向位置做限位，避免卷绕过程中卷材出现轴向窜动，

　　导致料层端面不齐的问题。和传统的圆形胀轴相比，这种长方形截面的芯轴在绕制矩形线圈、长方形截面带状卷材时，不需要额外在芯轴上加装成型模具，芯轴本身的外轮廓就可以直接作为卷材内孔的成型基准，绕制完成的卷材内孔尺寸一致性更好，后续装配到对应工位时不需要额外做内孔修整，能有效减少后道工序的加工余量。同时芯轴的内部胀紧机构采用机械式的胀缩逻辑，和设备的动作逻辑联动时不需要额外加装复杂的控制元件，只需要接入设备原有的胀轴控制气路或者驱动链路即可完成动作，整体结构的可靠性更高，日常维护时只需要定期在导向槽、胀紧滑块的配合面加注润滑脂，清理支撑片缝隙中嵌入的料屑、灰尘，即可保证长期稳定运行，不会因为细小杂物卡滞导致胀缩动作不到位的问题。在绕制细径漆包线线圈、薄型带状薄膜、窄带金属箔材的场景中，这款芯轴的支撑面采用整面接触的结构，和卷材内孔的接触面积更大，单位面积的压紧力更小，不会因为局部压强过大导致内层物料被压伤、漆包线绝缘层破损的问题，能有效提升成品卷材的内部成型质量。芯轴两端的轴颈位置都做了高精度的磨削加工，和设备主轴轴承位、尾座顶尖的配合精度满足高速卷绕的动平衡要求，在额定转速下运行时不会出现明显的径向跳动，保证卷绕过程中料带张力稳定，绕制出的料层松紧度一致，不会出现内层松外层紧、局部褶皱的质量缺陷。
