多平行轴啮合直齿圆柱齿轮传动组件

　　这套平行轴直齿圆柱齿轮传动结构，常见于中小功率的定比传动工位，比如小型输送线的动力分配段、台式加工设备的进给传动单元、老式机械式计算装置的进位传动模块，这类场景对传动比的恒定要求较高，不允许出现打滑丢转的情况，直齿圆柱齿轮的啮合特性刚好能满足这类定传动比的需求，同时加工难度低于斜齿、锥齿等结构，后期维护更换的成本也更低。

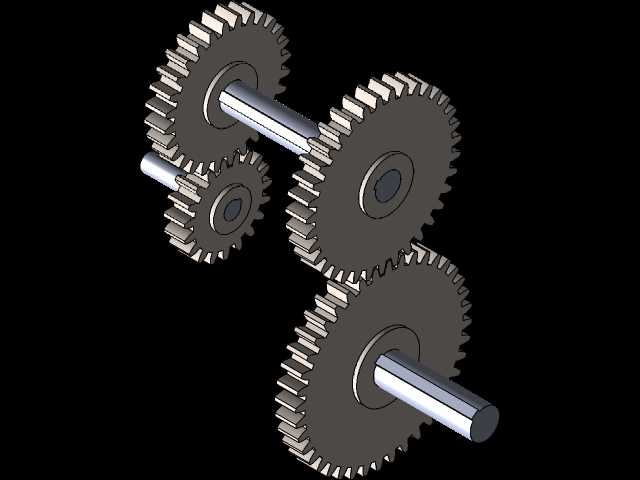

　　从结构布局来看，这套组件采用了四级齿轮依次啮合的排布方式，三根平行布置的光轴作为齿轮的支撑载体，轴与齿轮的配合段采用基孔制过渡配合，保证齿轮和轴之间不会出现相对周向转动，轴的两端预留有轴承安装位，实际装配时会搭配深沟球轴承嵌入设备的墙板安装孔，轴的伸出端可以根据需求加装联轴器对接动力输入端，或者加装输出轮对接负载端。齿轮的齿形采用标准渐开线齿廓，压力角取通用的20度，齿顶高系数取1，顶隙系数取0.25，完全符合通用直齿轮的加工标准，不需要定制特殊刀具就能完成滚齿或者插齿加工，适配常规的齿轮加工工艺。

　　设计这套结构的时候，首先要核算的是各级齿轮的齿数比，总传动比根据输入输出的转速需求分配到每一级啮合副上，避免单级传动比过大导致齿轮外径尺寸超标，同时要校核相邻轴的中心距，保证齿轮啮合的侧隙在合理范围内，侧隙过小会导致齿轮运转卡滞、齿面磨损加剧，侧隙过大则会出现传动回程误差，影响传动精度。齿宽的取值要和齿轮模数匹配，模数根据传递的扭矩计算得出，保证齿根弯曲强度和齿面接触强度都能满足额定负载下的使用寿命要求，避免出现断齿、齿面点蚀等失效问题。

　　安装边界方面，这套组件的三根轴保持严格平行，平行度公差控制在0.02mm每100mm轴长范围内，轴的端面和安装墙板的垂直度公差不超过0.01mm，避免齿轮出现偏载导致局部齿面受力过大。齿轮装配到轴上之后，要保证相邻啮合齿轮的齿面接触斑点沿齿高方向不小于40%，沿齿长方向不小于50%，空载盘动的时候没有明显的卡滞点和异响。整个传动组件的外轮廓尺寸根据各级齿轮的顶圆直径确定，外围需要预留至少1.5倍模数的间隙作为安全距离，避免和设备内部的其他结构件发生运动干涉，同时也方便后期加注润滑脂、检查齿面磨损情况。

　　实际使用过程中，这套齿轮传动组件的润滑采用脂润滑即可，因为其运转线速度通常不超过2m/s，不需要采用油浴或者喷油润滑的方式，定期补充锂基润滑脂就能保证齿面的润滑效果，降低磨损速率。如果应用在有防尘需求的工位，还可以在组件外侧加装薄钢板制作的防尘罩，避免粉尘、碎屑落入啮合齿面造成齿面磨粒磨损，延长整套传动结构的维护周期。和带传动、链传动相比，这种齿轮传动的结构更紧凑，传动效率更高，能在较小的空间内实现动力的分流和转速的匹配，适合安装空间受限、传动精度要求较高的工位，而且因为是刚性啮合传动，不需要像带传动那样定期调整张紧力，日常维护的工作量更小。

　　在建模过程中，每一个齿轮的齿形都通过参数化方式生成，齿根圆角、轴孔倒角、轴端倒角这些细节特征都完整保留，没有做简化处理，装配的时候严格按照实际装配约束添加配合关系，齿轮之间添加了机械配合里的齿轮啮合约束，能够真实模拟实际运转时的传动比关系，转动任意一根轴都能带动其余齿轮按照正确的转速比转动，不会出现传动比错乱、齿面干涉的情况。轴的台阶尺寸根据齿轮的定位需求设计，齿轮靠轴肩实现轴向定位，轴端预留有卡簧槽，装配时加装轴用弹性挡圈防止齿轮轴向窜动，这些细节结构都和实际加工的零件保持一致，模型可以直接作为结构设计的参考，也可以导入工程图模块直接生成加工图纸，不需要再额外补充细节特征。
