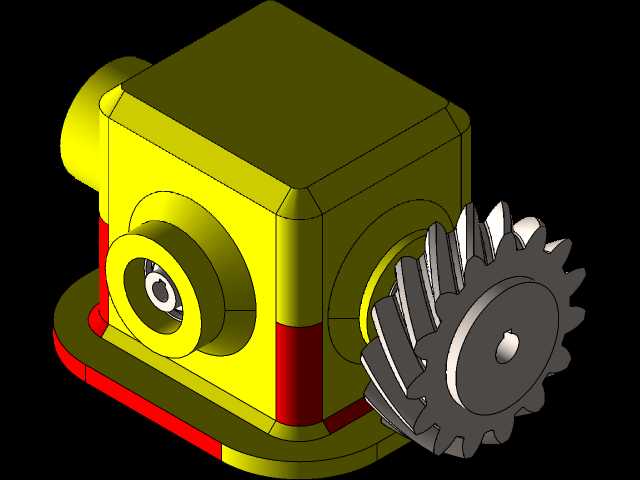

锥齿轮传动方形箱体减速装置结构

　　该传动结构核心采用锥齿轮啮合实现相交轴间的动力换向传递，适配输入轴与输出轴呈空间垂直布局的设备安装场景，常见于轻工输送线、小型自动化加工工位的动力端，可将原动机输出的高转速低扭矩动力，经齿轮副啮合减速后转换为低转速高扭矩的输出动力，匹配末端执行件的负载运行需求。箱体采用近似方形的带安装底座结构，底部延伸出带安装孔位的凸缘底座，可直接通过螺栓固定在设备安装基面，安装时需保证底座贴合面的平面度误差不超过0.1mm，避免箱体受迫变形影响内部齿轮啮合间隙。箱体边角做圆弧过渡处理，既消除铸造应力集中风险，也避免安装调试过程中尖锐边角造成的磕碰损伤，箱体侧壁预留的轴承安装孔位采用阶梯孔结构，可直接嵌入标准深沟球轴承，轴承外圈与孔位采用过渡配合，

　　装配时通过铜棒轻敲到位即可，无需额外设计轴承压盖的复杂固定结构，降低零件加工与装配成本。外露的锥齿轮采用渐开线齿形设计，齿向修形处理可抵消装配误差带来的偏载问题，齿轮中心的轴孔带键槽结构，可通过平键与输出轴实现周向固定，传递额定扭矩时不会出现打滑松脱问题。箱体侧面伸出的输入轴端采用轴肩定位结构，可直接通过联轴器与驱动电机输出端连接，输入轴与箱体接触位置预留有密封件安装槽，可嵌入骨架油封实现润滑脂的密封，避免运行过程中润滑介质泄漏，同时阻挡外部粉尘碎屑进入箱体内部磨损齿轮啮合面。设计过程中优先保证两相交轴的轴交角精度为90°±2′，齿轮副的侧隙控制在0.08-0.15mm区间，既保证传动过程无卡滞，也避免反向传动时存在过大空程误差。

　　箱体内部预留有足够的储油空间，可填充锂基润滑脂实现齿轮与轴承的终身润滑，无需额外设计复杂的油路循环系统，适配免维护的小型设备使用需求。箱体外部的红黄配色分区可直观区分加工面与非加工面，红色区域为装配定位基准面，加工时需保证表面粗糙度达到Ra3.2，黄色区域为非配合外表面，铸造后做喷塑处理即可，无需二次精加工。安装边界方面，箱体整体占用空间紧凑，输出齿轮的齿顶圆与箱体侧壁的最小间隙保持在5mm以上，避免运行过程中齿轮与周边管线、结构件发生运动干涉，输入轴伸出端的长度控制在合理范围，可适配不同规格的标准联轴器安装，无需额外定制加长轴或者转接轴。该结构的传动效率可达94%以上，额定输入转速适配1450r/min的常规四级电机，

　　输出扭矩可覆盖50N·m以内的负载需求，适合小型自动化设备、食品包装输送线、小型木工加工机械等对安装空间有严格限制、负载扭矩不大的传动场景，整体零件数量少，加工工艺性好，普通立式加工中心即可完成所有箱体零件的机加工工序，齿轮可采用滚齿机一次加工成型，量产时的制造成本较低，装配过程无需专用工装，普通装配工人按照装配工艺指引即可完成整机装配，后期维护仅需定期检查密封件老化情况，齿轮副在正常润滑条件下使用寿命可达8000小时以上。
