4毫米安全型香蕉插座结构设计

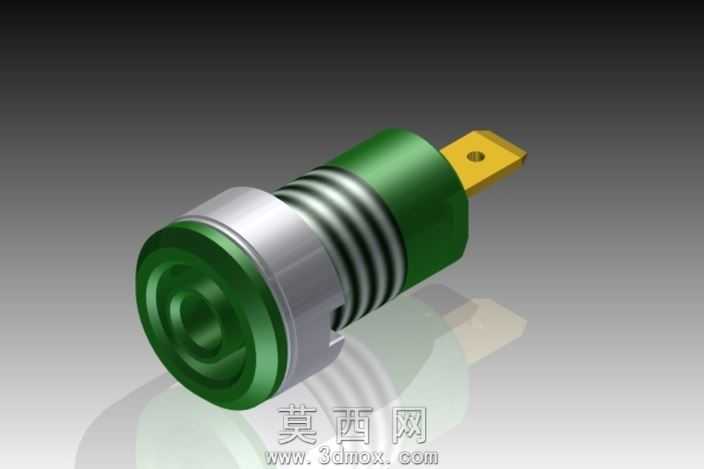

本作品为4毫米规格安全香蕉插座的三维建模设计，整体采用同轴式分层结构布局，建模阶段严格遵循电子接插件的通用尺寸规范，先通过旋转特征构建插座主体的绝缘基座，基座采用绿色绝缘材质，建模时预留了前端插接口的导向倒角，方便公头插头顺畅插入，同时在基座外壁设计了多道环形防滑槽，既提升手动插拔时的摩擦力，也增强了基座的结构强度。中部设置金属连接衬套，采用银白色金属材质，建模时通过扫掠特征构建内部的弹性接触簧片结构，保证与4毫米香蕉插头插合时的接触可靠性，同时衬套与绝缘基座之间设计了过盈配合的定位台阶，避免长期插拔后出现衬套松动移位的问题。尾部延伸出黄色片状接线端子，建模时预留了标准接线孔位，方便用户通过螺丝压接导线，端子与内部衬套采用一体化导通结构设计，减少接触电阻。渲染阶段采用工作室渐变背景，通过HDR环境光模拟真实光照效果，分别为绝缘塑料部分赋予哑光绿色塑料材质，金属接触部分赋予镀镍金属材质，接线端子赋予镀金铜材材质，不同材质的反光度、粗糙度参数经过反复调试，最终呈现出清晰的结构层次与真实的材质质感。设计过程中充分考虑安全性能，绝缘基座的爬电距离符合低压电器安全标准，外露金属部分均做了圆角处理避免锐边划伤，整体结构紧凑，适配常规面板开孔尺寸，可直接应用于电子测试设备、电源接线面板等场景的接线模块设计，建模过程中所有特征均保留参数化编辑属性，方便后续根据不同安装需求调整尺寸规格。
