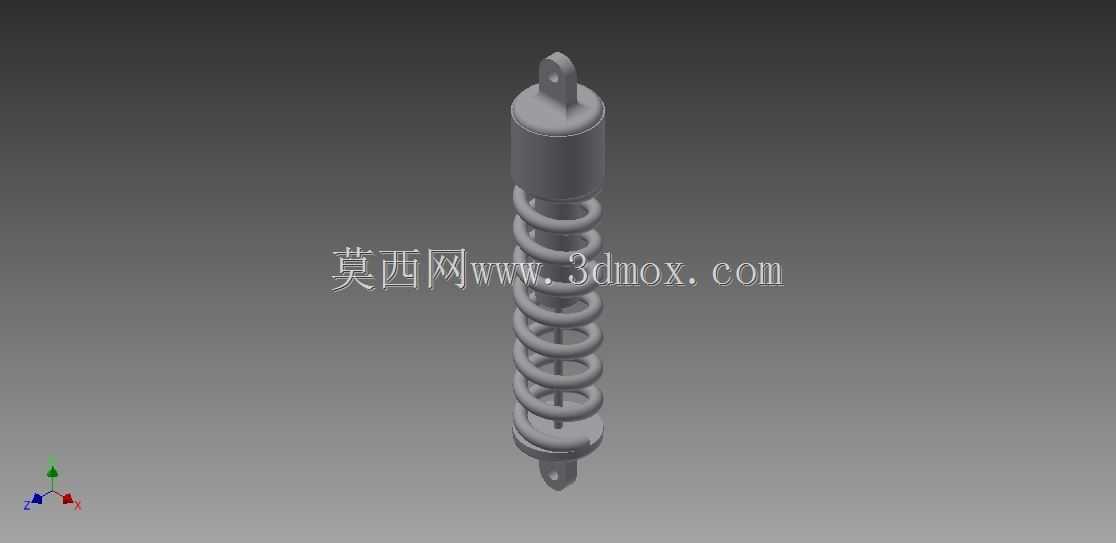

摩托车后悬架减震结构三维数模

　　在两轮摩托的底盘结构设计中，后悬架是直接决定骑行滤震表现、后轮循迹性的核心承载部件，这套后悬架结构采用了单筒式阻尼器搭配圆柱螺旋弹簧的经典布局，是跨骑类摩托后悬挂系统里应用占比极高的结构形式。从实际应用场景来看，这类后悬架主要适配中小排量通勤、代步类摩托，承担着后轮与车架之间的弹性连接作用，行驶过程中路面传递到后轮的冲击载荷，会先通过弹簧完成弹性缓冲，再由阻尼筒内部的液压阻尼结构耗散冲击能量，避免弹簧反复弹跳导致的车身失控，同时保证后轮始终贴合路面，为骑行提供足够的抓地力支撑。

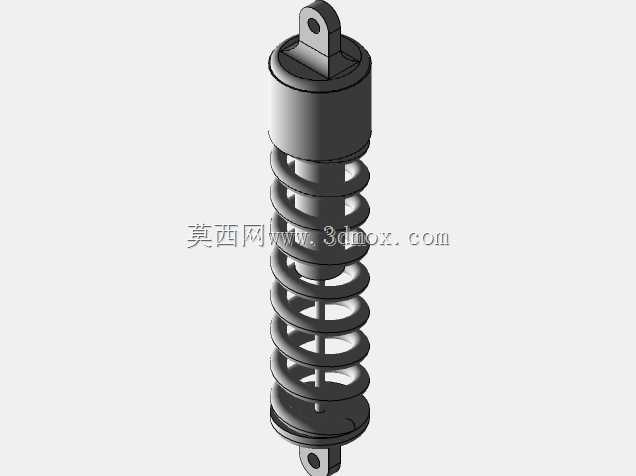

　　从功能特性上拆解，这套结构的核心分为两个功能单元：上部的阻尼筒为筒式液压阻尼结构，上下两端均设置了铰接安装吊耳，吊耳内预留了衬套安装位，可通过销轴分别与后摇臂、车架尾部的安装支座完成铰接，允许悬架在压缩、回弹行程中随后摇臂的摆动自适应调整角度，避免运动过程中出现卡滞；套在阻尼筒外侧的螺旋弹簧为等节距圆柱压缩弹簧，弹簧两端做了并圈磨平处理，下端抵在阻尼筒下部的弹簧托盘上，上端抵在阻尼筒上部的可调弹簧座上，可通过调整弹簧座的轴向位置改变弹簧预紧力，适配不同载重、不同骑行风格的滤震需求。

　　设计过程中首先要明确安装边界的约束条件：上端吊耳的铰接孔中心到下端吊耳铰接孔中心的自由长度，需要匹配对应车型后摇臂的摆动行程，避免悬架压缩到极限时阻尼筒出现硬顶、弹簧并圈的情况；阻尼筒的外径尺寸需要避开后轮、后挡泥板、后刹车管路等周边部件的运动包络，保证悬架在全行程运动过程中不会与周边部件发生干涉；弹簧的线径、中径、有效圈数参数，需要匹配目标车型的整备质量、额定载重对应的簧下质量与簧上质量比值，保证弹簧刚度处于合理区间，既不会因为刚度过大导致滤震效果生硬，也不会因为刚度过小导致重载时悬架打底、压缩行程不足。

　　结构细节上，阻尼筒的上部设置了活塞杆伸出端的防尘结构，可避免骑行过程中泥沙、灰尘附着在活塞杆表面，磨损活塞杆表面的密封件，延长阻尼器的使用寿命；下部的弹簧托盘采用翻边结构，可对弹簧下端形成径向限位，避免弹簧在受到侧向力时出现滑脱、错位的问题；上下吊耳的铰接孔同轴度需要严格控制，避免安装后出现附加弯矩，导致阻尼筒活塞杆偏磨、漏油。这类悬架结构在建模过程中，需要重点还原弹簧在自由状态、设计载荷状态、极限压缩状态下的长度变化，同时要明确铰接点的运动轨迹，保证后续装配到整车数模中时，可直接用于运动干涉检查、载荷仿真分析，为后续的结构强度校核、弹簧刚度匹配提供准确的数模基础。

　　从实际选型适配的角度，这类单筒式后悬架结构结构简单、维护成本低，在民用通勤摩托上的适配性极强，建模时还原的所有安装接口尺寸、外形轮廓尺寸，都可直接作为同类型悬架改型设计的参考基础，也可用于教学场景中讲解悬架弹性元件、阻尼元件的配合原理，帮助结构设计从业者理解两轮车辆悬挂系统的载荷传递路径、运动匹配逻辑。
