卫浴管路用方形法兰式水龙头房盖结构件

　　日常民用及商用卫浴供水系统中，水龙头房盖是阀芯腔体上部的核心承压密封连接件，主要承担阀芯定位、腔体封盖、外部安装基准的多重作用，区别于外露装饰性的龙头外壳，该零件直接接触供水通路，需要承受常规市政供水0.1-0.6MPa的静水压，同时要耐受日常冷热水交替的温度变化，避免长期使用后出现渗漏、阀芯移位的问题。

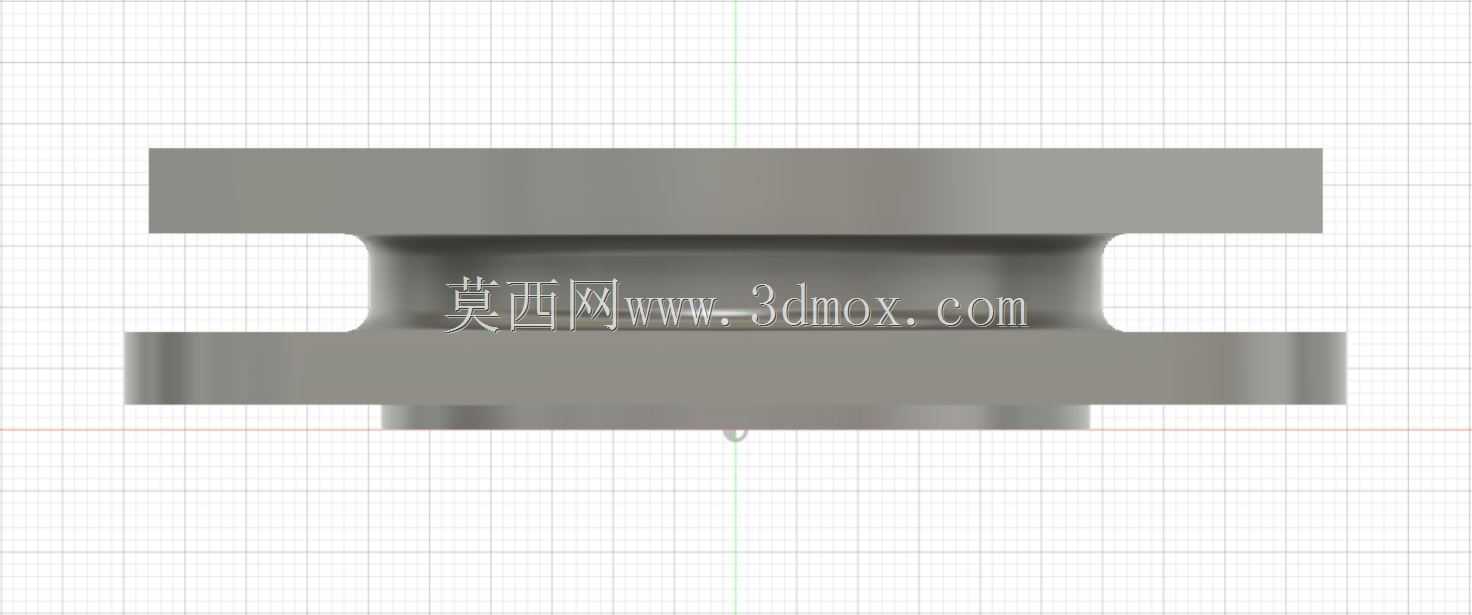

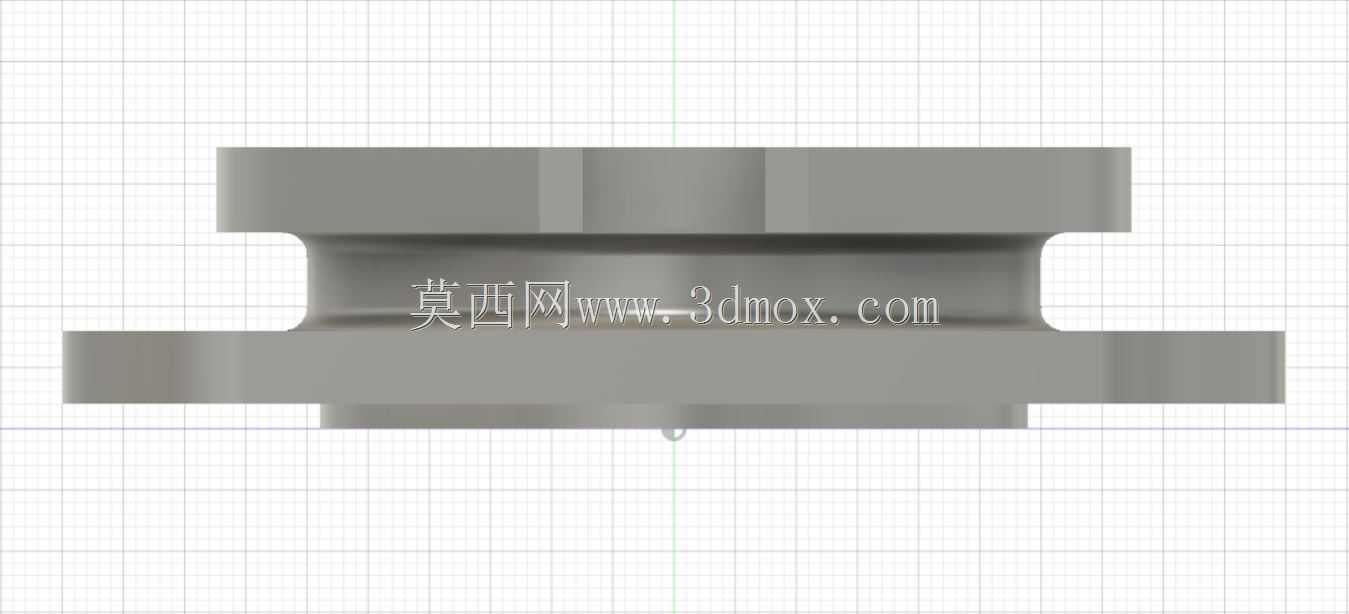

　　从结构设计来看，该零件采用方形法兰底座加上部异形定位凸台的组合结构，底座上均匀分布三个通孔安装位，三个孔位呈三角排布，相比传统两孔安装结构，三角定位的抗扭转能力更强，安装后不会因为龙头手柄反复扳动产生的扭矩出现底座松动、密封面错位的问题。上部凸台设置有对称的卡扣式限位结构，该结构与阀芯上部的定位槽直接配合，装配时无需额外打胶定位，即可将阀芯周向自由度完全锁死，避免阀芯在开关水过程中随手柄转动导致的密封面磨损。凸台中心的通孔为过水通路，孔径与阀芯出水端通径完全匹配，通径内壁做了圆角过渡处理，避免直角结构造成的水流紊流，降低出水时的管路异响问题。

　　设计过程中，底座与上部凸台的衔接位置采用了圆角过渡结构，而非直角衔接，这一细节主要是考虑金属压铸或者注塑成型时的应力集中问题，直角衔接的结构在成型冷却过程中容易在内角位置产生缩孔、应力裂纹，长期承压使用会出现开裂渗漏的隐患，圆角过渡同时也能提升零件的结构刚性，在安装拧紧螺丝时，底座受力可以均匀传导到整个法兰面，不会因为局部应力过大导致法兰变形。法兰底座的下表面为精加工密封面，平面度控制在0.05mm以内，装配时配合橡胶密封垫，可以完全填充底座与龙头主体安装面之间的微观间隙，杜绝渗水问题。

　　安装边界方面，该零件的方形法兰边长适配常规4分口径龙头的主体安装位，三个安装孔的孔距符合主流卫浴龙头的通用安装尺寸，可直接替换同规格的传统圆形压盖结构，不需要对原有龙头主体做二次加工。上部凸台的卡扣高度与标准陶瓷阀芯的上部定位槽深度匹配，装配时将凸台对准阀芯卡槽下压到位，再通过三个安装孔拧入紧固螺丝即可完成安装，相比传统螺纹压盖的结构，该结构的装配效率更高，不会出现螺纹错牙、压盖拧偏导致的密封失效问题。

　　实际应用场景中，该结构件不仅适用于普通家用面盆龙头、厨房龙头，也可用于商用感应龙头、恒温龙头的上部封盖结构，其三角安装的稳定性在高频使用的公共卫浴场景中优势更明显，公共区域龙头日均开关次数可达数百次，传统两孔压盖在高频扭矩作用下容易出现螺丝松动、压盖移位的问题，该三角定位结构可将安装后的抗扭强度提升40%以上，大幅降低后期维护频次。设计时还考虑了零件的成型工艺性，整个结构没有倒扣、深腔等不利于脱模的结构，无论是采用铜合金压铸、不锈钢粉末冶金还是工程塑料注塑，都可以实现一次成型，后续仅需要对下密封面做少量精加工即可满足装配要求，生产过程的良率更高，单件生产成本更低。

　　从功能特性上看，该零件除了基础的封盖、定位作用外，上部的异形凸台还可以作为装饰外壳的安装基座，装饰外壳通过卡扣与凸台配合即可固定，不需要额外打胶或者增加紧固件，方便后期龙头维护时的拆装。凸台与法兰面之间的环形槽可用于安装阀芯上部的密封圈，将阀芯上部的溢水导流到龙头主体的排水通道内，避免水从阀芯与压盖的间隙渗漏到台面下方。整个零件的壁厚设计均匀，最薄位置不小于2.5mm，保证承压能力的同时不会造成材料浪费，过水位置的内壁光滑无毛刺，不会长期积水结垢，适配冷热水供水的使用需求，长期使用也不会因为结垢导致通径变小、出水流量不足的问题。
