工业焊接式钢制跨梯结构设计

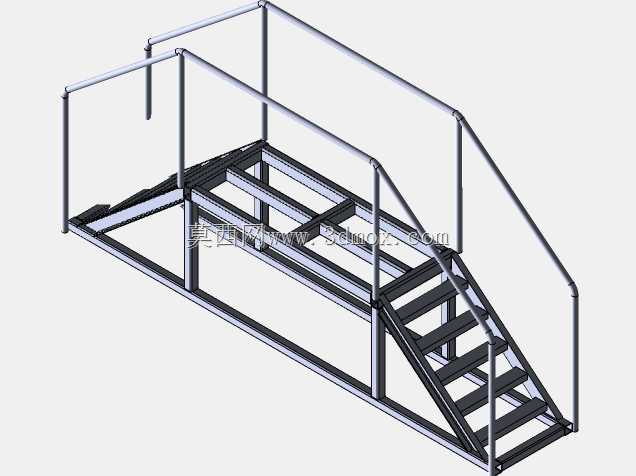

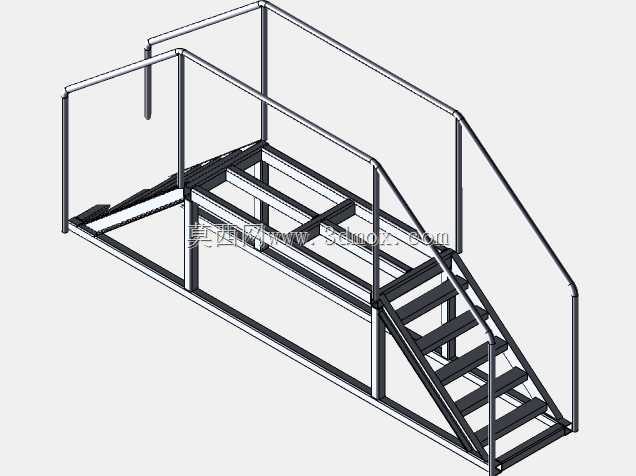

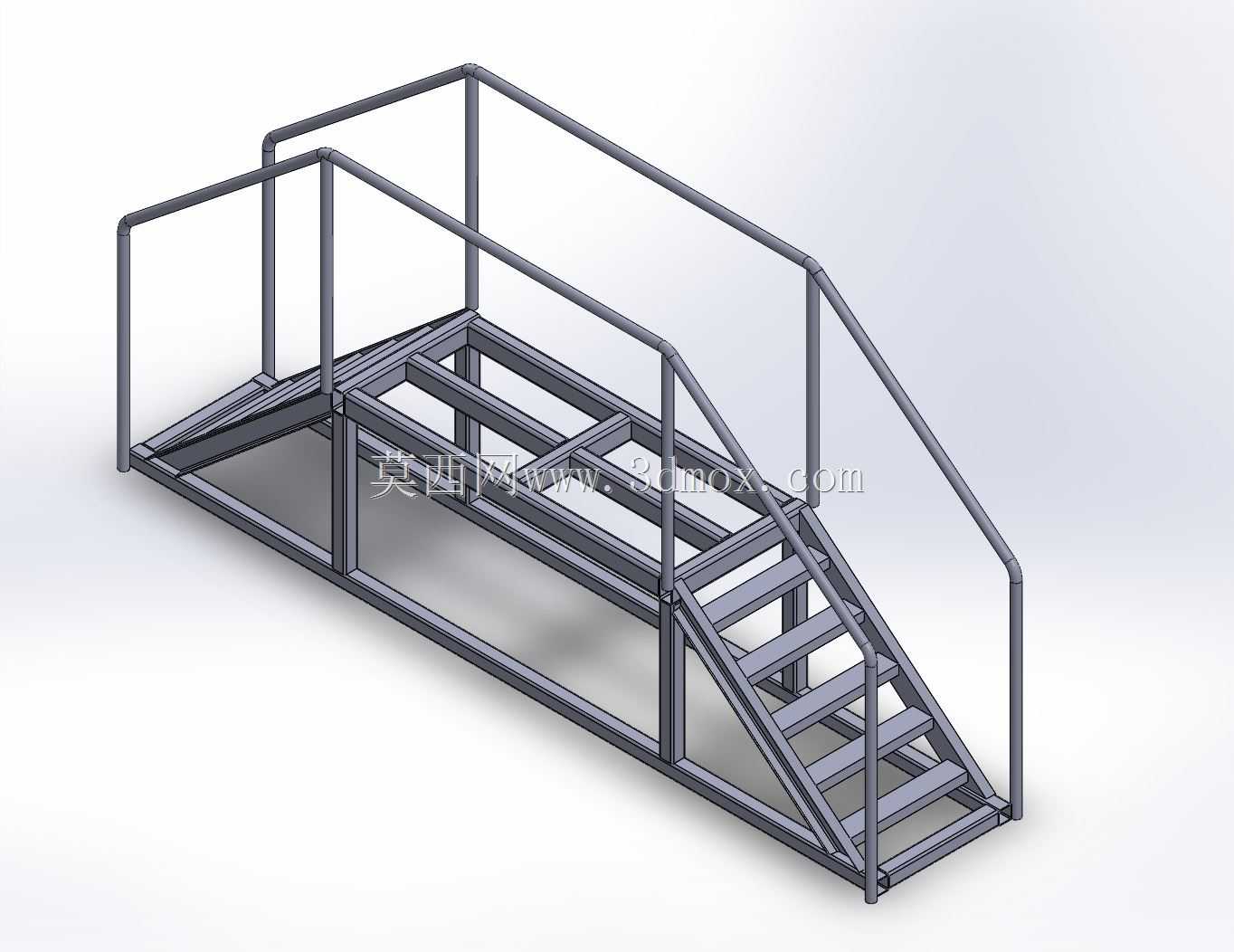

　　这类焊接式钢制跨梯，在车间生产线、仓储库区、设备巡检通道里的应用场景非常普遍，主要用来解决地面管线排布、低矮设备阻隔、地面高差带来的通行阻断问题，避免人员绕行或者直接跨越障碍物带来的安全隐患，相比现浇混凝土台阶，这类钢制梯的拆装灵活性更强，自重可控，对安装地面的荷载要求更低，适配多数工业厂区的硬化地面安装条件。从结构功能来看，该跨梯采用双侧护栏设计，护栏采用圆管弯折成型，扶手高度符合工业人行通道的防护要求，护栏立杆与梯架主框架采用满焊连接，侧向抗推力满足人员通行时的倚靠防护需求，避免人员从梯侧跌落。踏步部分采用矩形钢管焊接成格栅式踏步，相比整板式踏步，格栅结构不易积灰、积水，在车间有油污、少量积水的工况下，防滑表现更稳定，

　　踏步的踏面宽度与踢面高度按照工业人行梯的常规舒适比例设置，人员上下通行时步幅适配度高，长时间频繁通行也不易产生疲累感。梯架的主承重框架采用矩形钢管组焊而成，底部设置通长的落地支撑梁，支撑梁与地面接触的位置可预留膨胀螺栓安装孔，安装时直接通过膨胀螺栓与硬化地面固定，不需要额外做预埋基础，安装边界的适配性很强，不管是水泥地面、钢板平台面都可以完成固定。设计过程中优先采用焊接件模块化组焊的思路，所有型材均采用常规标准规格的工程常用管材，不需要定制特殊截面的型材，下料环节可直接采用常规的锯切、等离子切割完成型材落料，弯折工序仅需对护栏圆管做冷弯处理，不需要复杂的热成型工艺，整体加工门槛低，普通具备焊接加工能力的车间都可以完成制作。

　　从尺寸边界来看，该跨梯的整体宽度适配单人顺畅通行的需求，梯段的坡度设置兼顾了通行舒适度与占地空间的平衡，不会因为坡度过陡带来通行风险，也不会因为坡度过缓导致梯身过长占用过多车间通道面积，梯身底部的架空空间可以容纳常规的地面管线、输送带侧边、低矮设备基座等障碍物，跨障高度覆盖多数厂区常见的地面阻隔场景。结构受力层面，主框架的型材壁厚选择满足常规人员通行的荷载要求，同时预留了足够的安全余量，即使携带轻型工具通行，结构也不会产生明显的形变，焊接节点处均做了加劲处理，避免长期使用后节点处出现焊缝开裂的问题。护栏的横杆设置上下两道，除了顶部的扶手管，中间位置设置的横杆可以避免人员侧身时从护栏间隙滑落，护栏两端延伸至梯段的起止位置，

　　与梯架端部的支撑立柱焊接为整体，不存在防护缺口。梯架的底部支撑梁做了通长的平面处理，与地面接触时受力均匀，不会出现局部应力集中导致的地面压损或者梯身倾斜问题，安装时如果地面存在微小的不平整，也可以通过垫片调整找平，不需要对地面做大面积的打磨处理。这类跨梯除了固定安装的场景，也可以根据使用需求在底部加装脚轮，做成可移动的临时跨梯，适配临时检修、临时管线排布的临时通行需求，整体结构的拓展性很强。在建模逻辑上，该结构完全依托焊接件的设计思路搭建，所有型材的交接处均按照实际焊接工艺预留焊接收缩余量，不存在干涉的结构节点，每个构件的下料尺寸都可以直接从模型中提取，不需要二次拆图，加工端拿到模型后可以直接整理下料清单，大幅缩短从设计到加工落地的周期。相比市面上常见的铝合金拼装梯，这种全焊接钢制跨梯的整体刚性更强，抗冲击能力更好，在厂区有重物磕碰、叉车剐蹭风险的场景下，结构耐用性更突出，维护成本更低，日常使用仅需定期检查焊缝状态、做表面防锈处理即可，不需要频繁更换拼装连接件。
