多工位铰接式机械连接支架结构设计

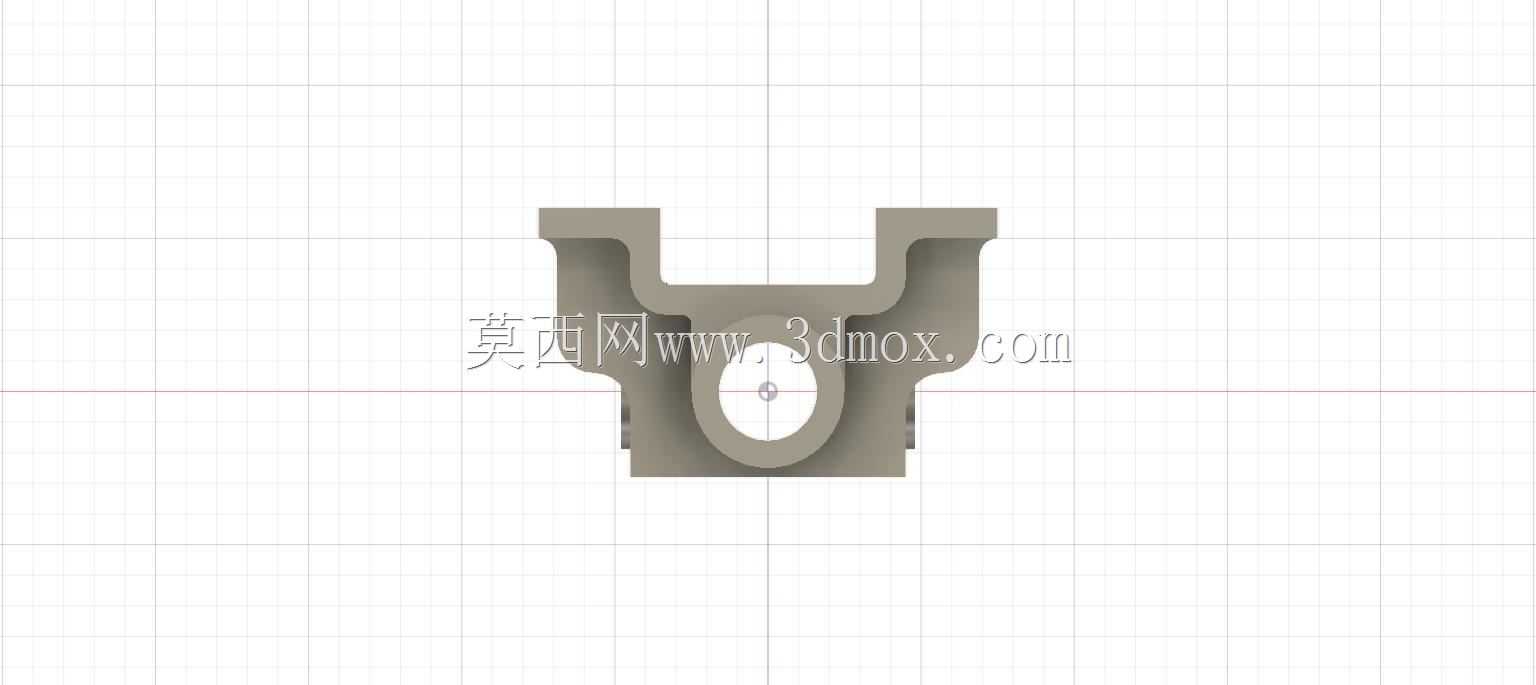

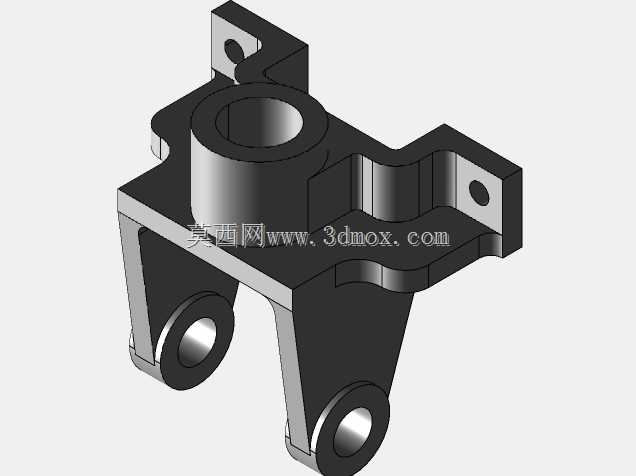

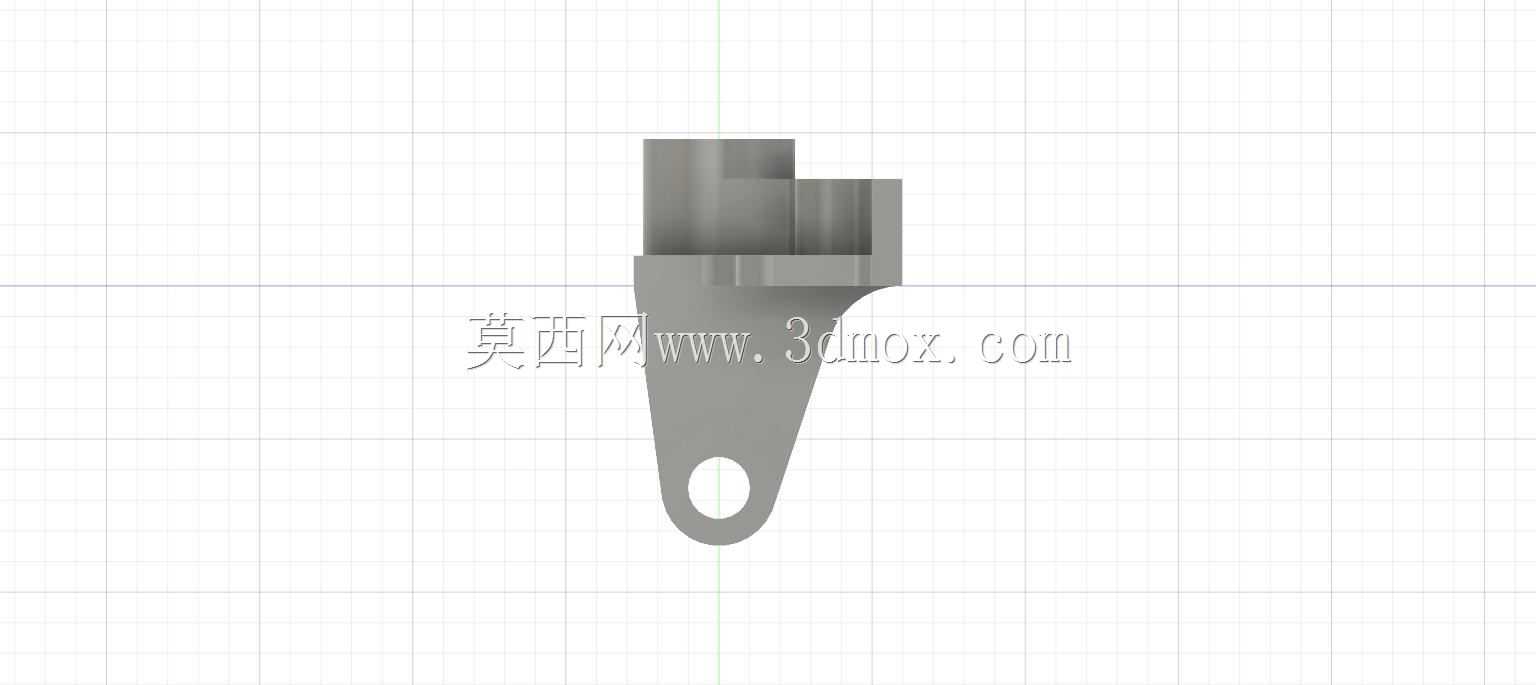

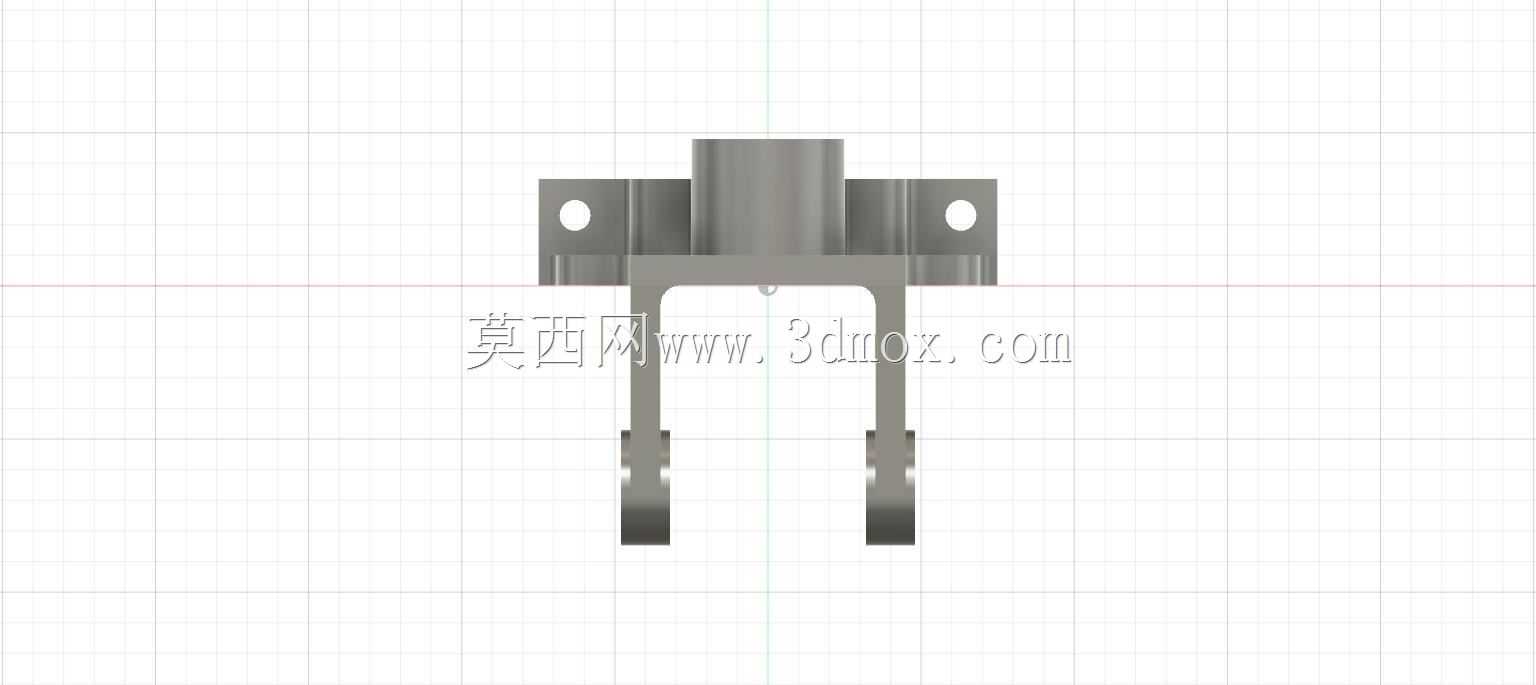

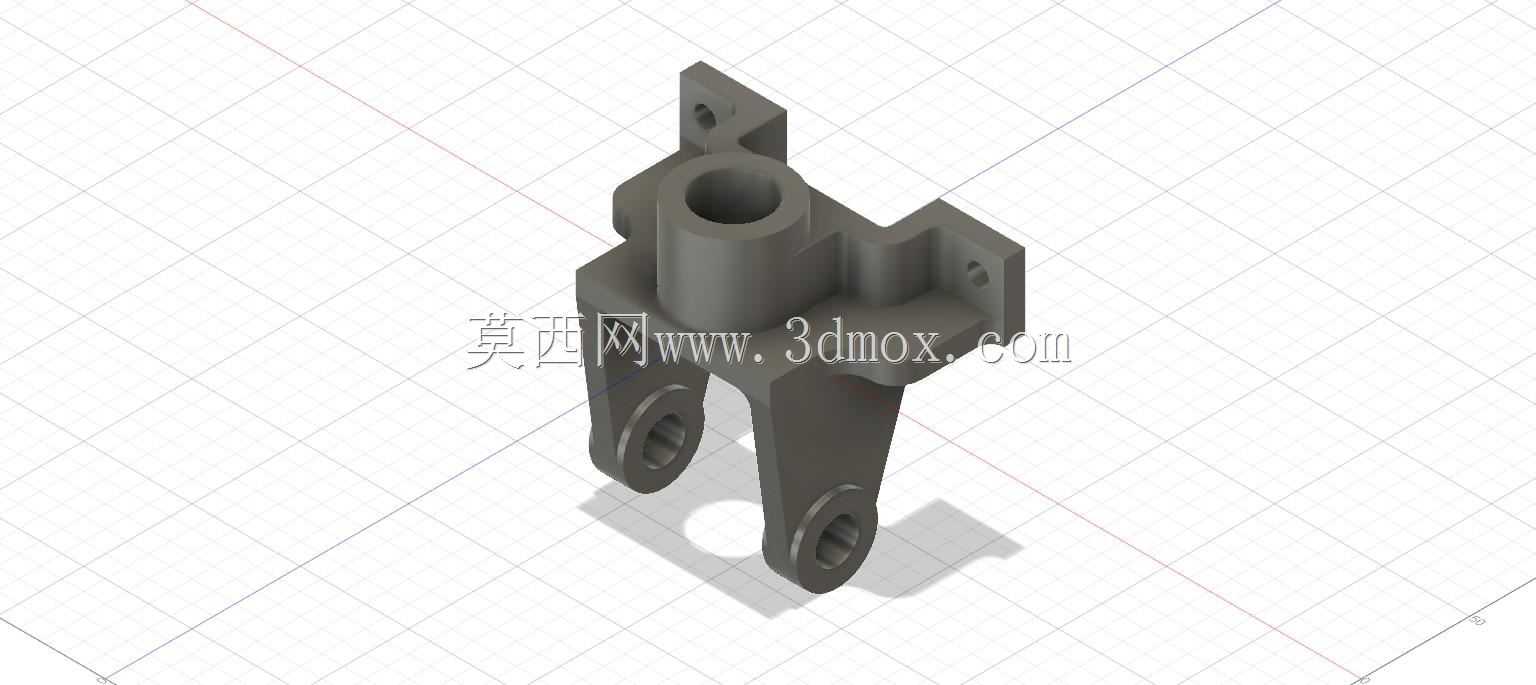

　　在自动化生产线的工位切换机构、轻工机械的连杆传动单元以及小型专用设备的执行端挂载结构中，这类多安装位的铰接支架是承担载荷传递、运动导向的核心基础构件，区别于普通的平板式安装座，该类支架需要同时满足多方向的铰接连接需求、静态支撑刚度要求以及往复运动下的抗疲劳性能，因此在结构设计阶段需要结合实际安装边界做针对性的拓扑优化。从实际使用场景来看，这类支架常作为气动执行元件与末端执行机构之间的中间连接载体，上端的圆柱通孔用于与设备固定机架的销轴配合，实现支架整体的定位铰接，两侧伸出的带耳安装面分别用于连接驱动连杆与负载挂载端，下方的两个同轴铰接孔则用于连接从动摆臂，整套结构可以在小空间内实现多组运动副的集成，减少分散安装带来的累计装配误差。

　　设计过程中首先要明确各安装点的载荷边界，上端主铰接孔承受整个支架及挂载负载的垂向载荷，同时需要承受驱动端往复摆动带来的交变侧向力，因此主孔位的壁厚做了加厚处理，孔内壁预留了衬套安装余量，避免长期铰接转动造成基体磨损；两侧的安装耳板与主体结构采用圆弧过渡连接，消除直角处的应力集中隐患，耳板上的安装孔位做了沉台设计，保证紧固件安装后端面不突出，避免运动过程中与周边构件发生干涉。从安装边界来看，支架主体的中心主筒体高度决定了上下铰接点的中心距，这个尺寸直接关联整套连杆机构的运动行程，设计时需要匹配对应机构的摆动角度范围，避免出现运动死点；下方两个铰接支腿的开档尺寸需要与配套摆臂的宽度做适配，支腿末端的孔位同轴度公差需要控制在0.

　　02mm以内，保证铰接销轴穿装后无卡滞，往复摆动过程中不会出现偏磨。结构的材质选型通常对应载荷等级做匹配，轻载工况下采用铝合金一体铣削成型可降低整体重量，中重载工况下则采用45号钢铸造成型后做孔位精加工，表面做发黑处理提升防锈能力。不同于标准型材拼接的支架结构，该一体成型的铰接支架在装配时仅需要完成各销轴与紧固件的安装，不需要额外做拼接位置的调校，能有效缩短设备的装配周期，同时一体结构的抗振性能更优，在高速往复运动的工况下不会出现拼接松动的问题。在建模阶段需要重点校验各运动部件的包络空间，当支架绕上端主销轴摆动到极限角度时，要保证支腿、侧耳与周边的机架结构、驱动元件之间预留至少2mm的安全间隙，避免运行过程中发生碰撞；

　　各铰接孔的端面都做了凸台设计，减少铰接配合面的加工面积，降低精加工的成本，同时也能保证配合面的平面度要求，避免衬套安装后出现偏斜。这类支架的通用性较强，通过调整各孔位的中心距、安装耳的角度，可以适配不同行程、不同载荷等级的连杆传动机构，在非标自动化设备的定制设计中，这类集成式铰接支架的应用能大幅简化机构的整体结构，减少零散零件的数量，提升设备整体的运行可靠性。
