异形连接摇臂结构件设计

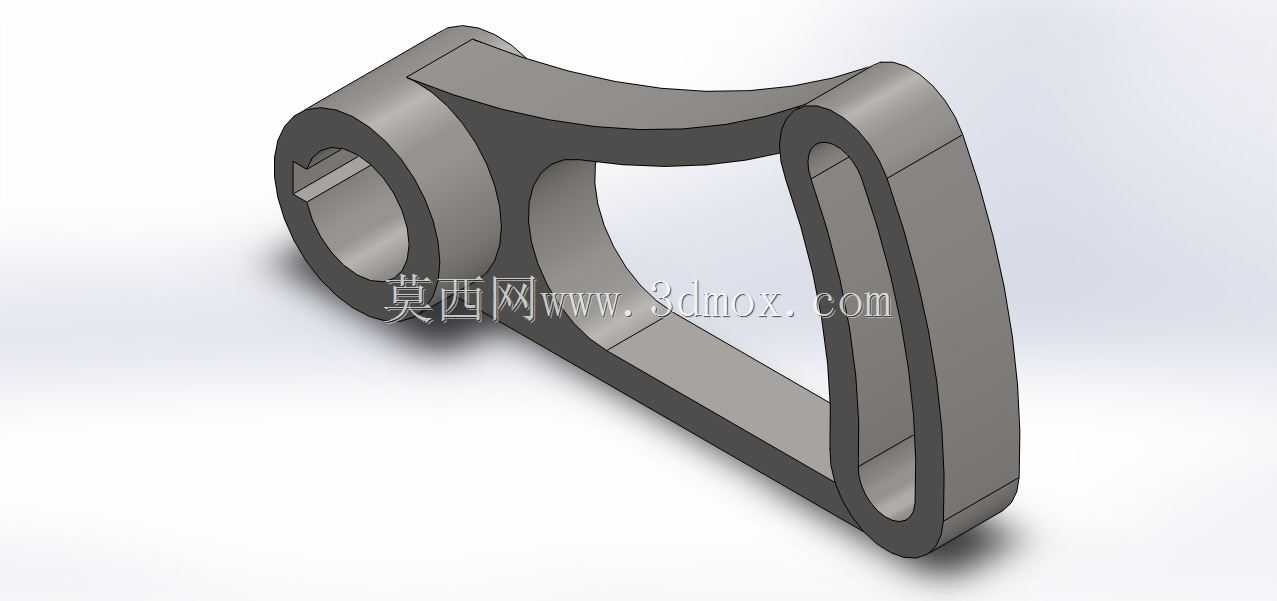

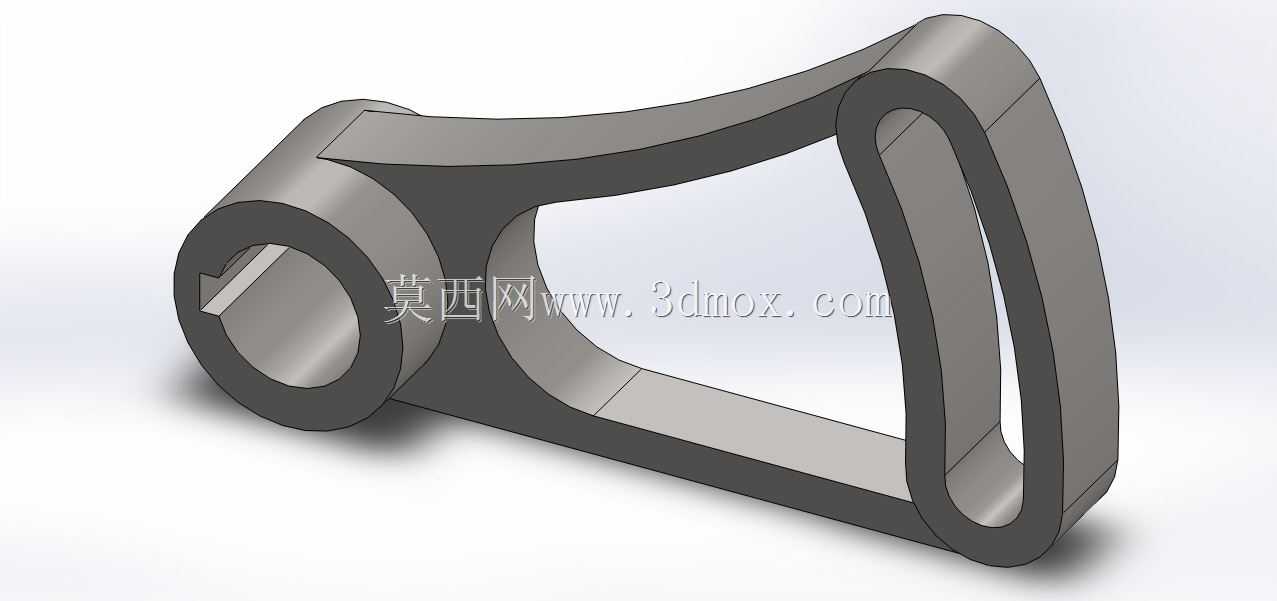

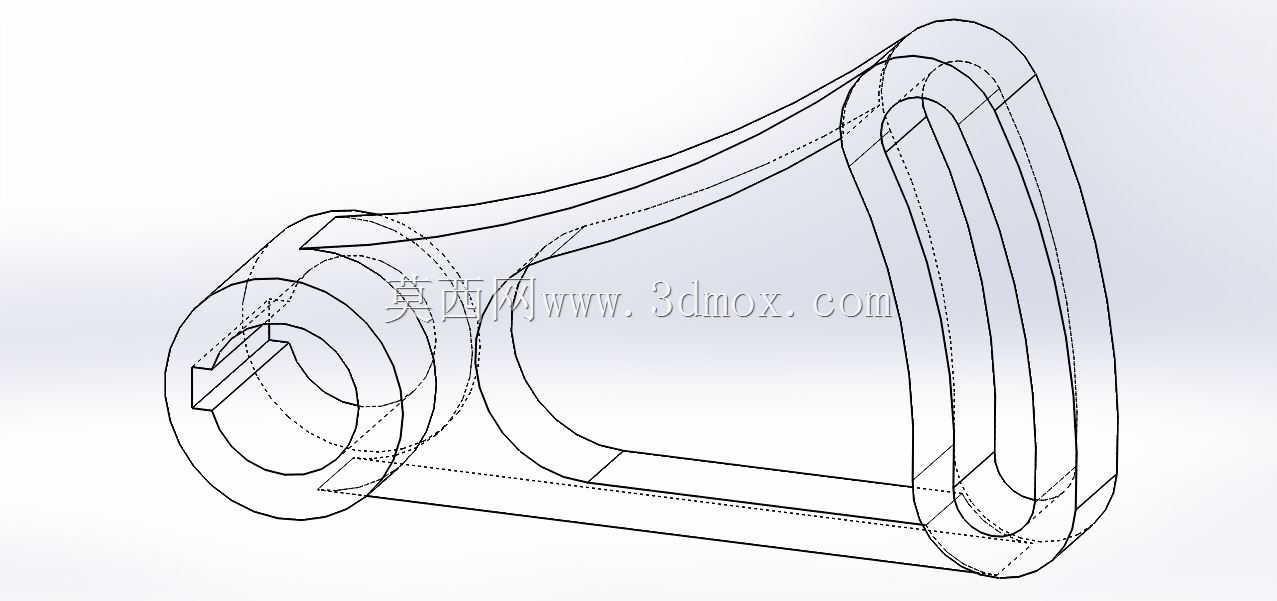

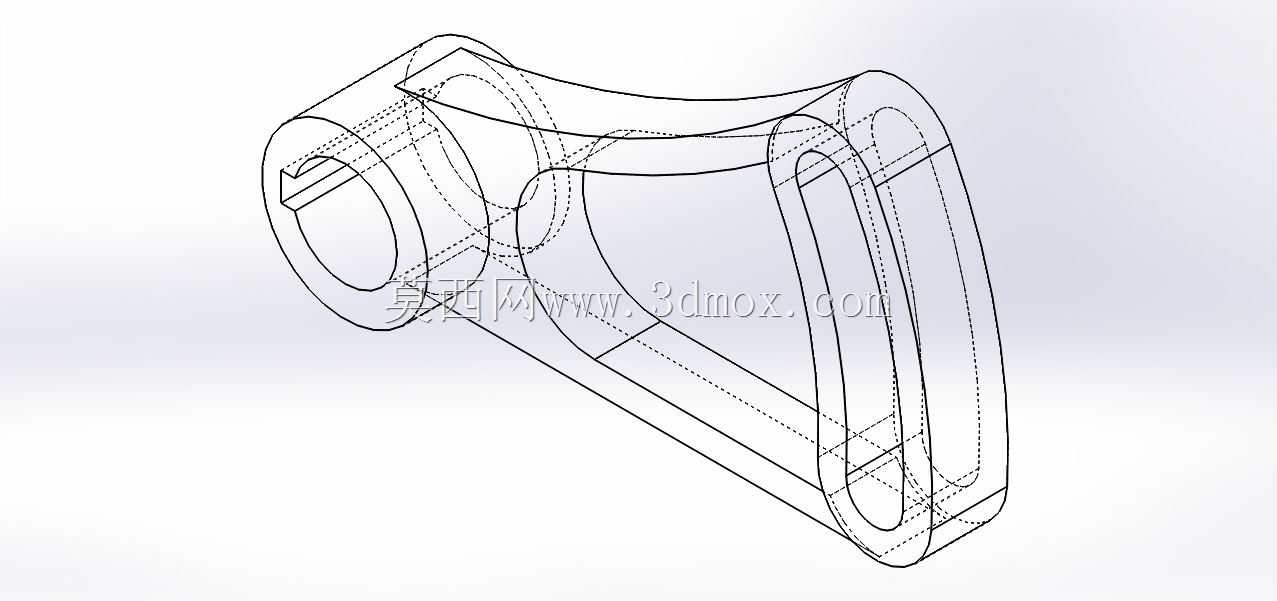

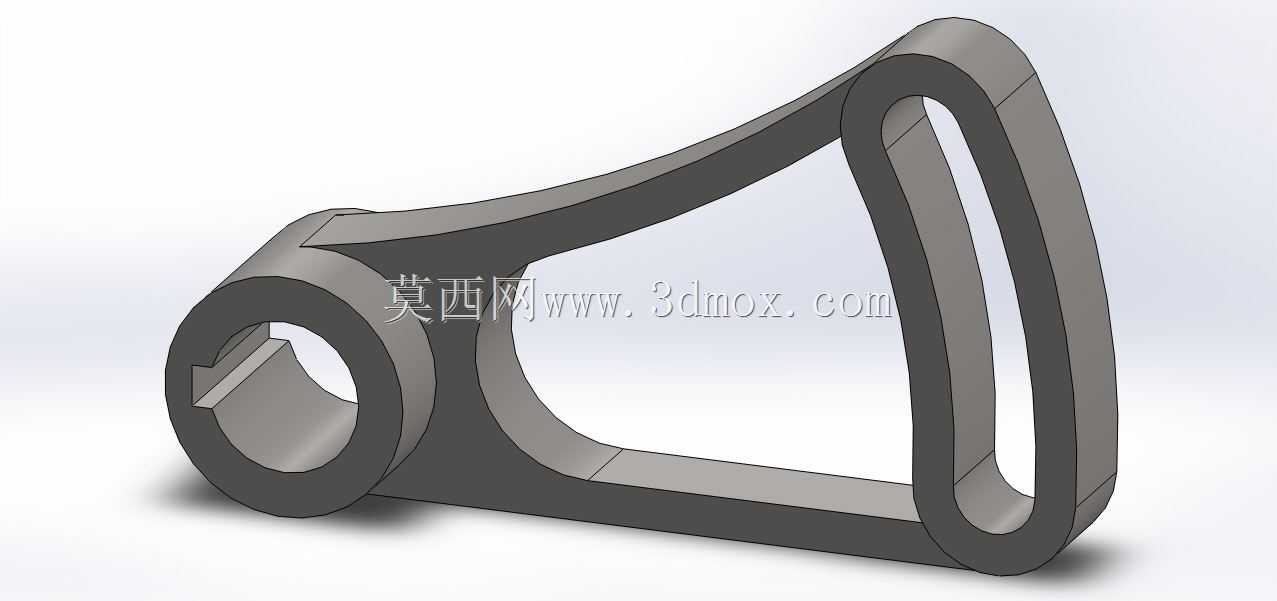

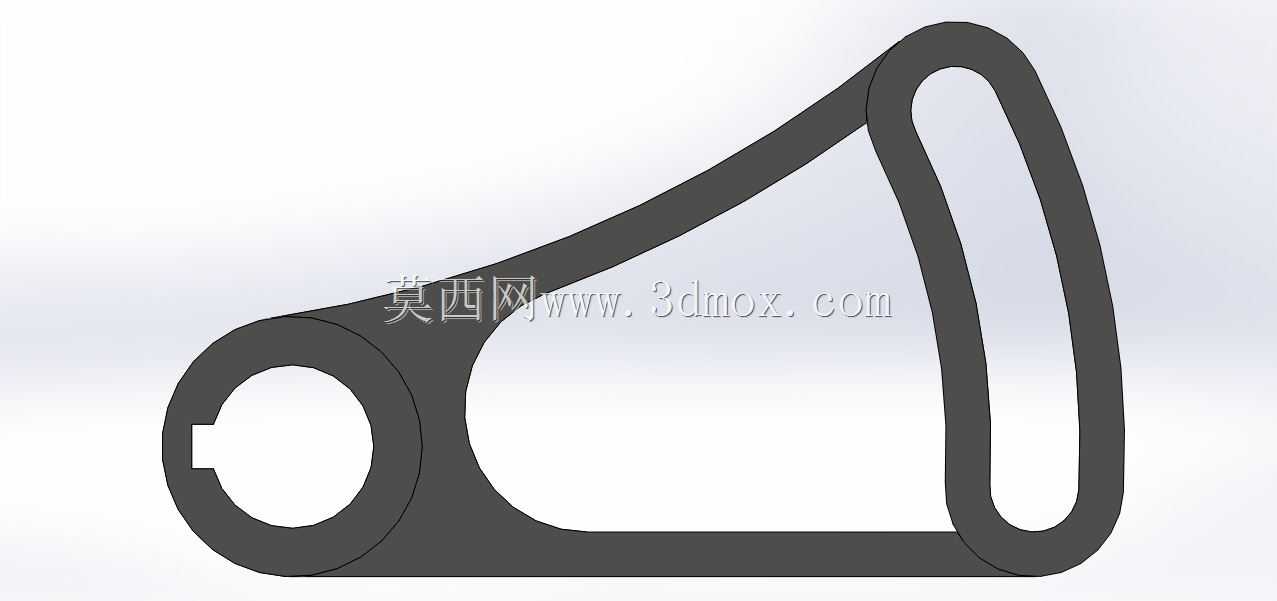

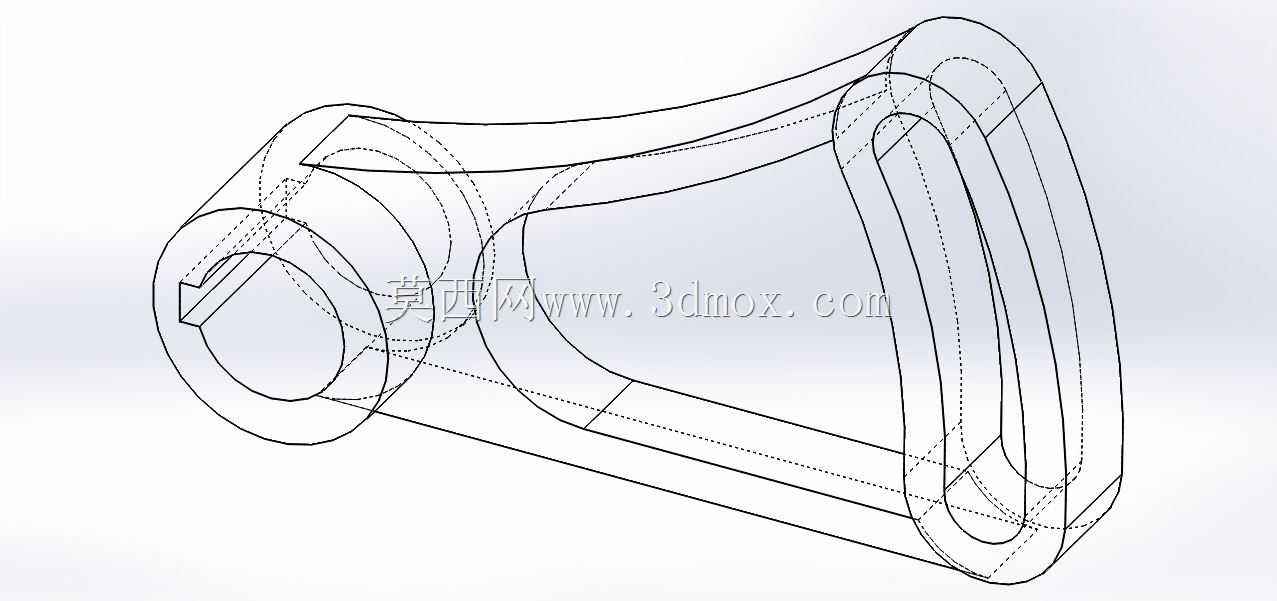

　　该结构件属于传动链路中的铰接摇臂类零件，主要应用在需要实现定角度摆动传动、往复力传递的机械场景中，常见于小型执行机构末端、手动操作联动装置、轻工设备的连杆传动组里，承担连接固定转轴与从动执行端、传递扭矩与摆动力的核心作用。从结构功能上看，零件一端为带内孔的筒状铰接端，内孔预留了键槽结构，可与配套的固定转轴通过平键实现周向固定，避免传动过程中出现相对转动打滑，筒状结构的壁厚经过受力核算，能够承受摆动过程中产生的径向载荷与交变扭矩，不会在长期往复摆动下出现根部断裂的问题。零件另一端为长圆形的闭环连接端，该结构可通过销轴与从动连杆、操作拨杆等部件实现铰接，闭环的框型设计相比开口式连接耳，受力时应力分布更均匀，

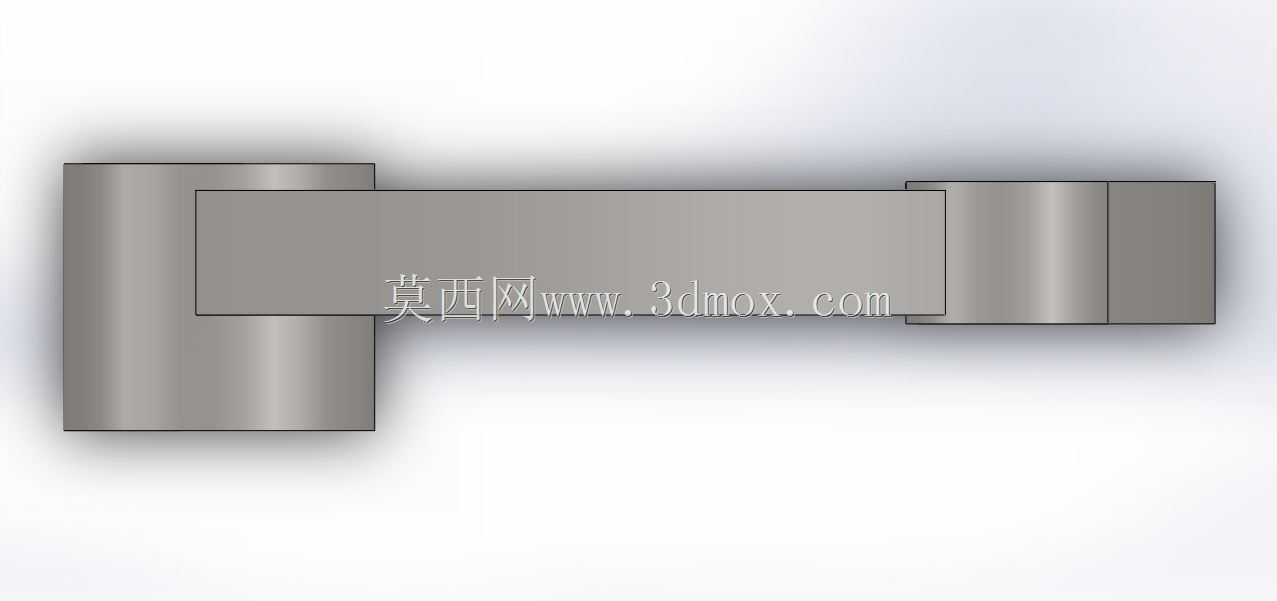

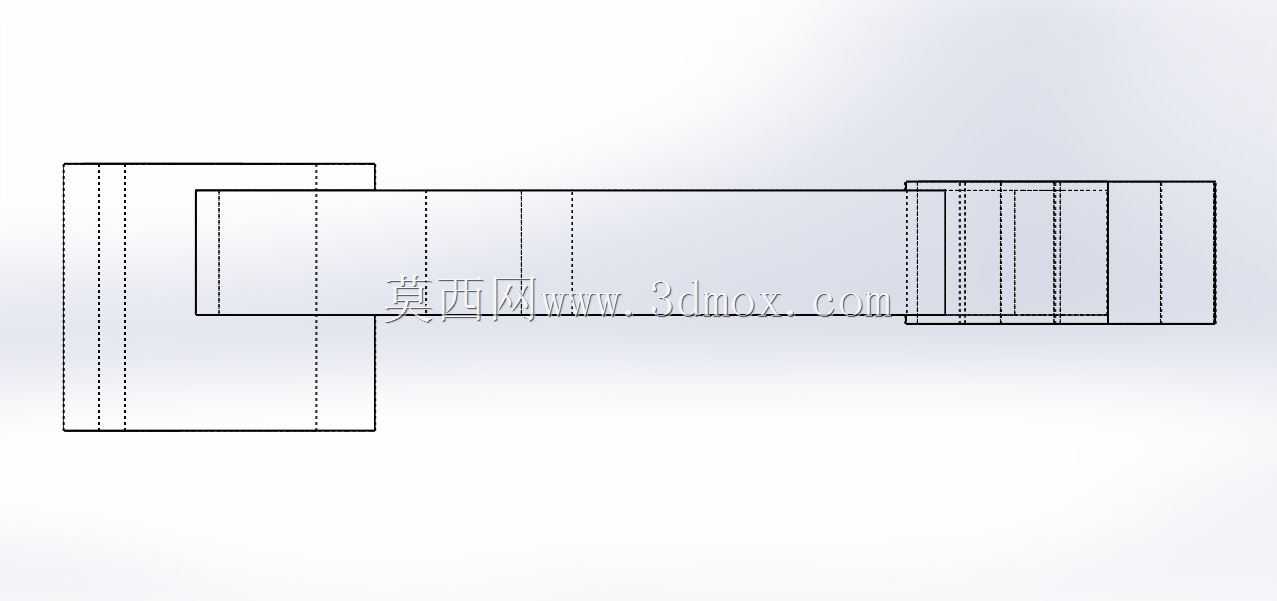

　　不会在开口位置出现应力集中导致的变形，长圆形的内孔轮廓允许配套销轴在一定范围内有小幅的位置自适应，补偿装配过程中产生的同轴度误差，降低装配调试的精度要求。中间的连接臂采用了变截面的弧形过渡设计，并非等截面直臂结构，这种设计一方面是为了避让传动路径上的其他相邻零部件，避免摆动过程中出现结构干涉，另一方面弧形的受力路径相比直角转折的臂身，能够更好地将铰接端的载荷传递到末端连接位，减少应力集中点。从安装边界来看，铰接端的筒体外径、内孔直径与配套的轴承位、转轴尺寸直接匹配，安装时需要保证铰接端的端面与安装座的定位面贴合，轴向通过卡簧或者轴端挡圈实现限位，限制零件的轴向窜动；末端连接端的厚度尺寸与配套的连杆叉口宽度匹配，

　　销轴穿入后需要加装开口销防止松脱。整个零件的外形轮廓在摆动平面内的回转半径经过校核，在设计的最大摆角范围内，臂身的外轮廓不会与周边的机架、其他传动件发生碰撞，预留了足够的安全间隙。设计过程中优先考虑了零件的受力合理性与装配便利性，铰接端的键槽位置与臂身的角度经过匹配，保证受力时键槽的侧壁承受的挤压力在材料许用应力范围内，臂身与两端连接位置均采用了大圆角过渡，避免热处理或者受力时出现裂纹，零件的整体重量经过优化，在保证结构强度的前提下，臂身中间做了镂空减重处理，降低摆动过程中的转动惯量，让传动动作更顺畅，减少驱动端的负载。这类摇臂零件在实际使用中，表面通常会做发黑或者镀锌处理，提升防锈能力，适配车间、户外等不同的使用环境，铰接内孔可根据使用场景选择加装铜套或者直接与转轴配合，低速轻载场景下直接采用基孔制间隙配合即可满足使用要求，高速重载场景则可在筒状端内加装自润滑轴承，提升耐磨性能，延长零件的使用寿命。
