带凸台双安装孔机械连接甲板结构件

　　这类带中心凸台的双孔甲板结构件，在流体管路接驳、小型气动元件固定、低压油路终端连接场景中十分常见，多数时候作为管路与安装基面之间的过渡承载件使用，既承担管路接口的定位支撑作用，又能通过两侧的安装孔完成与设备基体的刚性锁固，避免管路接口直接受力出现密封失效、接口断裂的问题。从实际使用场景来看，这类零件常出现在小型液压站阀组安装面、自动化设备气路终端固定位、小型内燃机外围油路接驳点，部分低压供水系统的管路穿墙固定端也会采用类似结构，核心作用是分散接口处的集中应力，同时为管路对接提供精准的定位基准。

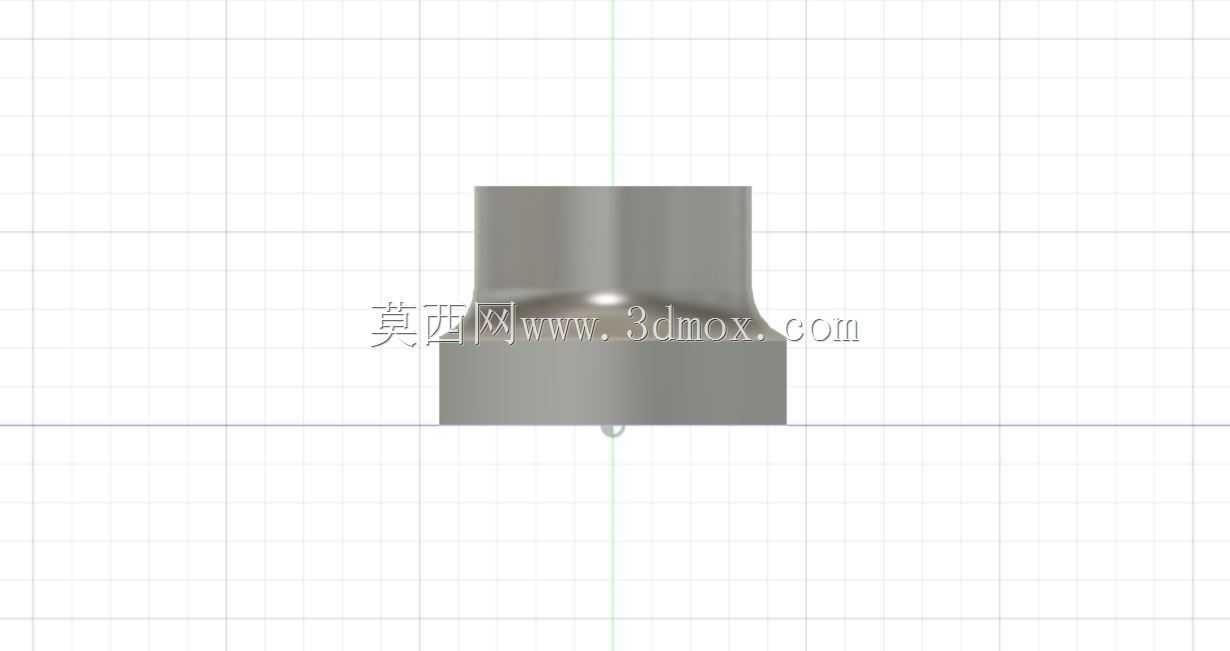

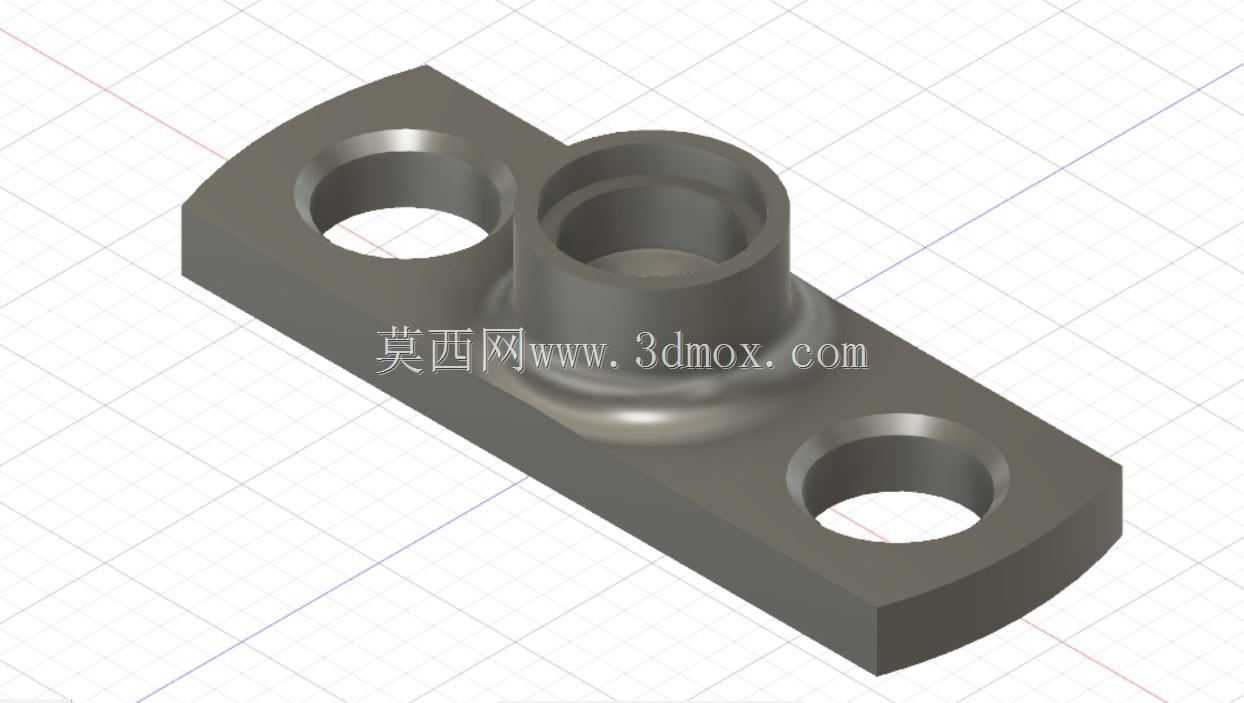

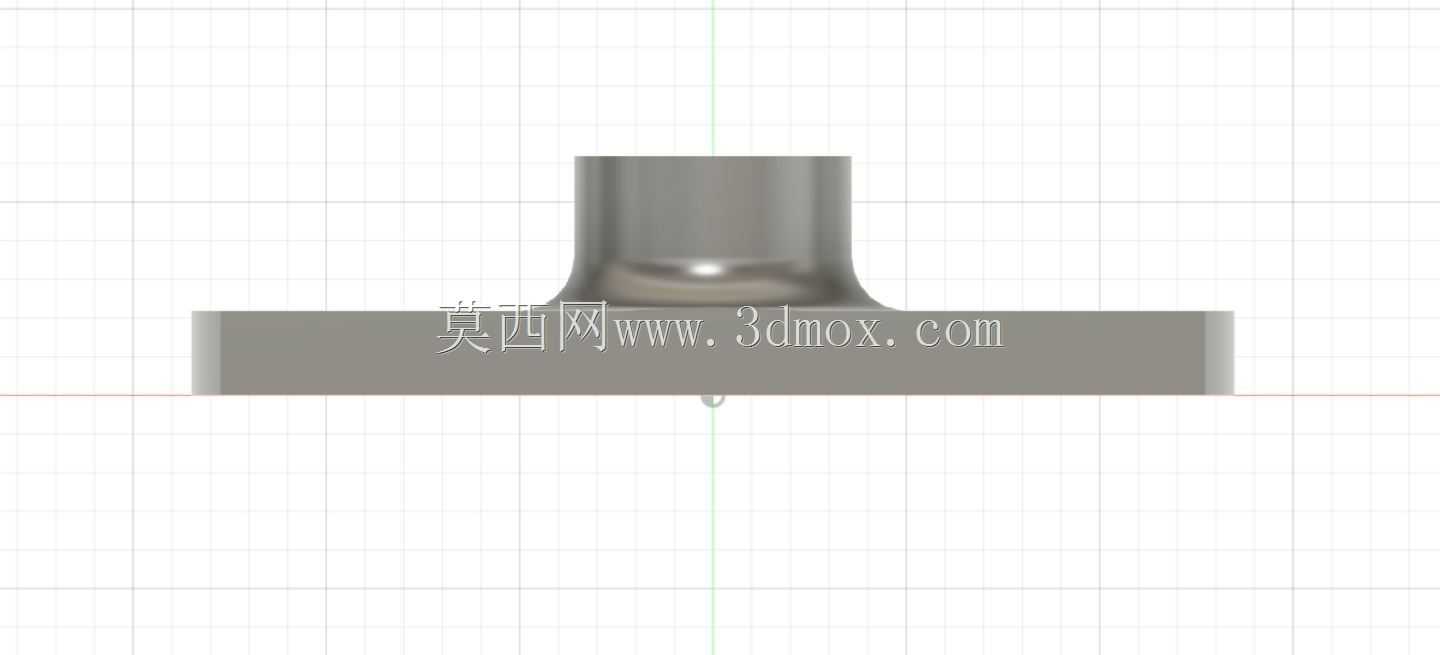

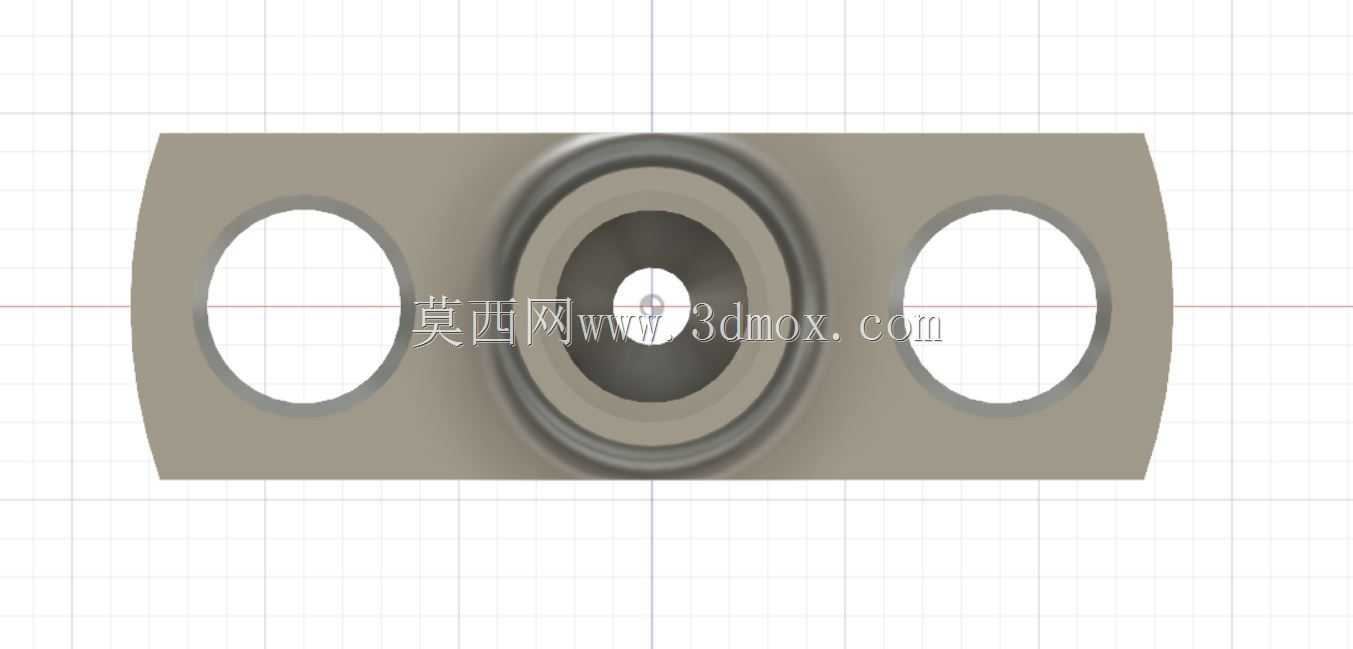

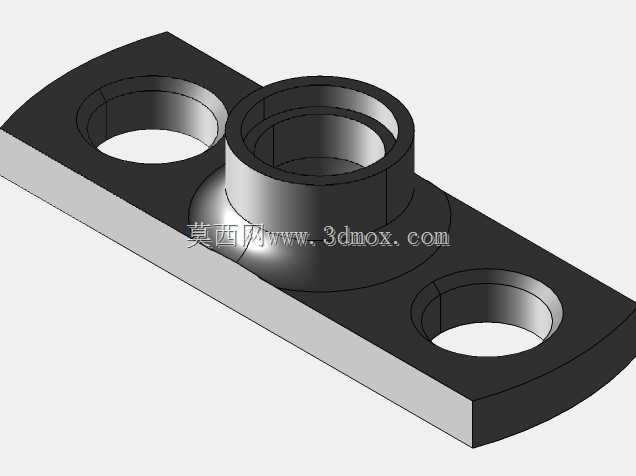

　　从结构功能上拆解，零件主体为近似矩形的安装基板，基板两端做了圆弧过渡处理，避免直角棱边在安装过程中划伤操作人员、或是与周边相邻零件产生干涉；基板上对称布置两个通孔，为安装螺栓提供穿装空间，孔位的中心距公差一般控制在±0.1mm范围内，保证安装时能与基体上的预制螺孔精准对位，不会出现螺栓别劲、安装应力残留的问题。基板中心位置向上延伸出带内孔的圆柱形凸台，凸台根部做了圆角过渡处理，这个圆角是结构设计中的关键细节，能够大幅降低基板与凸台衔接位置的应力集中系数，避免设备运行过程中受振动、管路拉扯力作用时出现根部断裂的问题；凸台的内孔为流体或气路的通流通道，内孔的圆柱度、端面的平面度都有较高要求，端面需要配合密封圈完成密封，因此加工时端面粗糙度一般要达到Ra1.6以下，保证密封面无渗漏。

　　设计这类结构件时，首先要匹配对应管路的通径确定凸台内孔直径，再根据管路接口的螺纹规格或插接尺寸确定凸台的外径与高度，凸台高度需要满足密封件安装、接口锁紧的空间要求，不能过短导致接口锁固不到位，也不能过高增加零件整体重量、浪费原材料。两侧安装孔的孔径要比选用的安装螺栓直径大0.5-1mm，预留一定的安装调整余量，孔位的布置要尽量靠近凸台根部，让锁固后的压紧力均匀作用在凸台周边的密封面上，避免压紧力偏斜导致密封件压缩不均出现渗漏。基板的厚度需要根据实际承压等级计算确定，低压工况下厚度一般取凸台外径的1/4-1/3，保证螺栓锁固时基板不会出现翘曲变形，同时承压时不会发生结构形变。

　　从安装边界来看，这类零件安装时需要在基体表面预制对应孔位的安装平面，平面度要求不低于0.2mm，避免安装后基板倾斜导致凸台轴线偏斜；安装螺栓的长度要保证穿透基板后拧入基体的深度达到螺栓公称直径的1.2-1.5倍，保证锁固强度足够，同时螺栓拧紧时要采用对角分次拧紧的方式，避免单侧受力过大导致基板变形、密封失效。凸台部分外接管路时，要注意管路的重量不能直接由凸台承担，长管路需要额外增加管夹固定，避免运行过程中管路振动产生的交变载荷长期作用在凸台根部，引发疲劳断裂。零件选材上，常规工况多采用304不锈钢或碳钢镀锌处理，有耐腐蚀要求的工况可以选用铝合金阳极氧化材质，兼顾轻量化与防腐蚀性能，不同材质的零件强度参数不同，设计时要根据实际载荷重新校核基板厚度与凸台根部的圆角尺寸，保证结构安全裕度足够。

　　在建模过程中，这类零件需要重点关注凸台与基板衔接处的圆角特征，不能为了建模省事省略圆角，否则后续做有限元应力分析时会出现应力计算结果失真，实际生产出来的零件也容易在根部出现应力断裂问题；两个安装孔的位置需要添加对称约束，保证孔位相对于凸台中心对称，避免安装时出现对位偏差。另外基板两端的圆弧过渡，圆弧半径一般取基板侧边宽度的1/2，既可以去除锐边，也能减少零件安装时的占用空间，在紧凑的设备安装腔体内，这种圆弧处理能有效避免与周边管线、零件发生干涉。
