在长轴传动、多支点支承的设备布局中,轴系受加工误差、安装偏差、负载变形影响产生的挠曲与不同心问题,一直是造成轴承早期磨损、运转卡滞的核心诱因,这类工况下常规深沟球轴承无法补偿角度偏差,很容易出现滚道局部应力集中、保持架碎裂的失效情况,而自对准滚珠轴承的结构设计,正是针对这类场景给出的支承解决方案。从实际应用场景来看,这类轴承广泛分布在输送线辊筒支承、纺织机械罗拉传动、农业机械传动轴、中小型减速机输入输出端、风机叶轮支承等位置,这些场景普遍存在轴系跨度大、安装基准加工精度有限、运行中受交变负载易产生轴挠度变化的特点,对支承部件的角度补偿能力有明确要求。

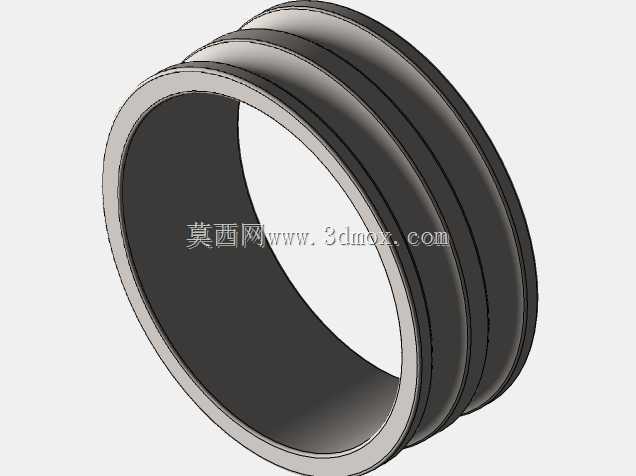

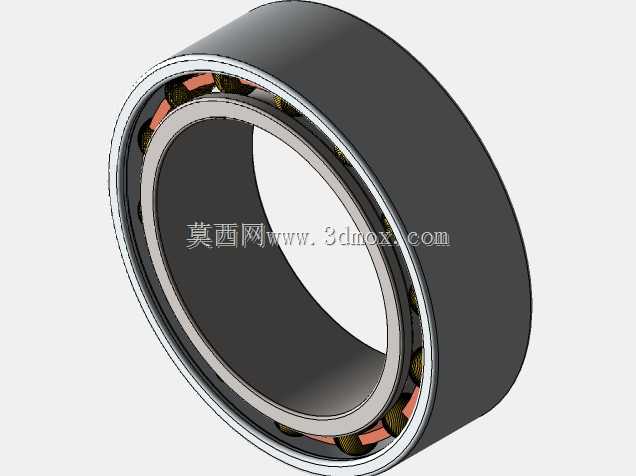

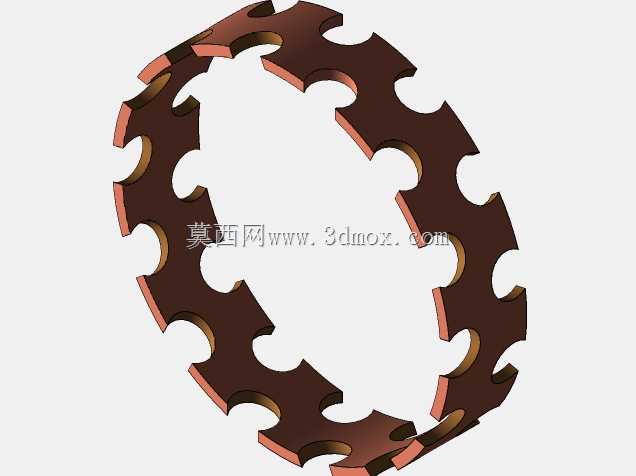

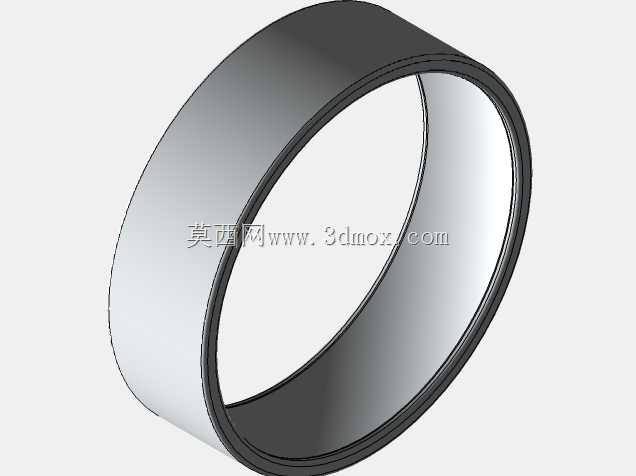

从结构功能特性来看,该轴承采用双列滚珠布局,内圈带有两条弧形滚道,外圈滚道为内球面结构,球面曲率中心与轴承轴线中心重合,这一结构让内圈、滚珠与保持架组件可以在外圈内部产生一定角度的偏转,能够自动补偿轴系挠曲、安装孔不同心带来的角度偏差,补偿角度范围通常在1.5度到3度之间,完全覆盖常规工程场景下的轴系偏差量。双列钢球的排布方式让轴承可以同时承受径向载荷与双向的轴向载荷,相比同尺寸的深沟球轴承,其径向承载能力提升40%以上,在存在冲击载荷的工况下也能保持稳定的支承性能,保持架采用冲压钢板兜孔结构,将每粒钢球均匀分隔在滚道对应位置,避免钢球之间直接接触摩擦,降低运转过程中的温升与磨损速率,两侧的密封结构可以阻挡外界粉尘、水汽进入轴承内部,同时锁住内部润滑脂,延长维护周期。
在设计思路层面,建模过程中首先需要确定轴承的核心尺寸边界:以常规常用规格为例,先明确内径尺寸作为与轴配合的安装基准,内径公差选取k6级过渡配合,保证内圈与轴同步旋转无相对滑动;外径作为与轴承座孔的配合基准,选取H7级间隙配合,方便安装拆卸同时避免外圈在座孔内蠕变。宽度尺寸需要匹配对应安装位置的轴向空间,内圈挡边高度需要满足钢球装入后的轴向限位要求,同时预留足够的润滑脂存储空间。滚道曲率的匹配是设计核心,外圈球面滚道的曲率半径需要略大于内圈滚道曲率半径,保证偏转过程中钢球与滚道始终保持面接触,避免点接触造成的应力集中,钢球直径的选取需要兼顾承载能力与偏转灵活性,钢球数量通过密排布计算确定,在保证保持架强度的前提下尽可能增加钢球数量,提升整体承载能力。建模过程中需要重点验证偏转极限位置的干涉情况,模拟内圈偏转至最大补偿角度时,保持架、钢球与外圈挡边之间是否存在碰撞,同时校核密封件在偏转状态下的贴合度,避免偏转过程中密封唇口脱离内圈密封面造成润滑脂泄漏。
从安装边界来看,这类轴承的安装方式分为内圈过盈装配、外圈间隙装配的常规形式,轴上的安装定位轴肩高度不能超过内圈挡边的最大允许高度,否则会造成拆卸困难,同时轴肩处需要加工退刀槽,避免装配时轴肩与轴承内圈端面无法贴合;轴承座孔的挡肩高度同样需要控制在外圈拆卸允许的范围内,座孔端面需要与孔轴线保持垂直,避免安装后外圈受额外倾覆力矩。对于需要在运转过程中存在持续轴挠度的场景,选型时需要确认轴承的允许调心角度大于实际工况下的最大轴偏角,避免超出补偿范围造成轴承卡滞。润滑方式上,低速工况采用脂润滑即可满足要求,高速工况下可以设计油润滑通道,通过油气润滑或者循环油润滑带走运转产生的热量,进一步提升轴承的极限转速。在实际选型匹配时,还需要根据负载性质计算额定动载荷,保证轴承的额定寿命满足设备整体设计寿命要求,对于存在冲击载荷的场景,需要适当放大轴承选型规格,避免钢球受冲击载荷产生点蚀失效。
