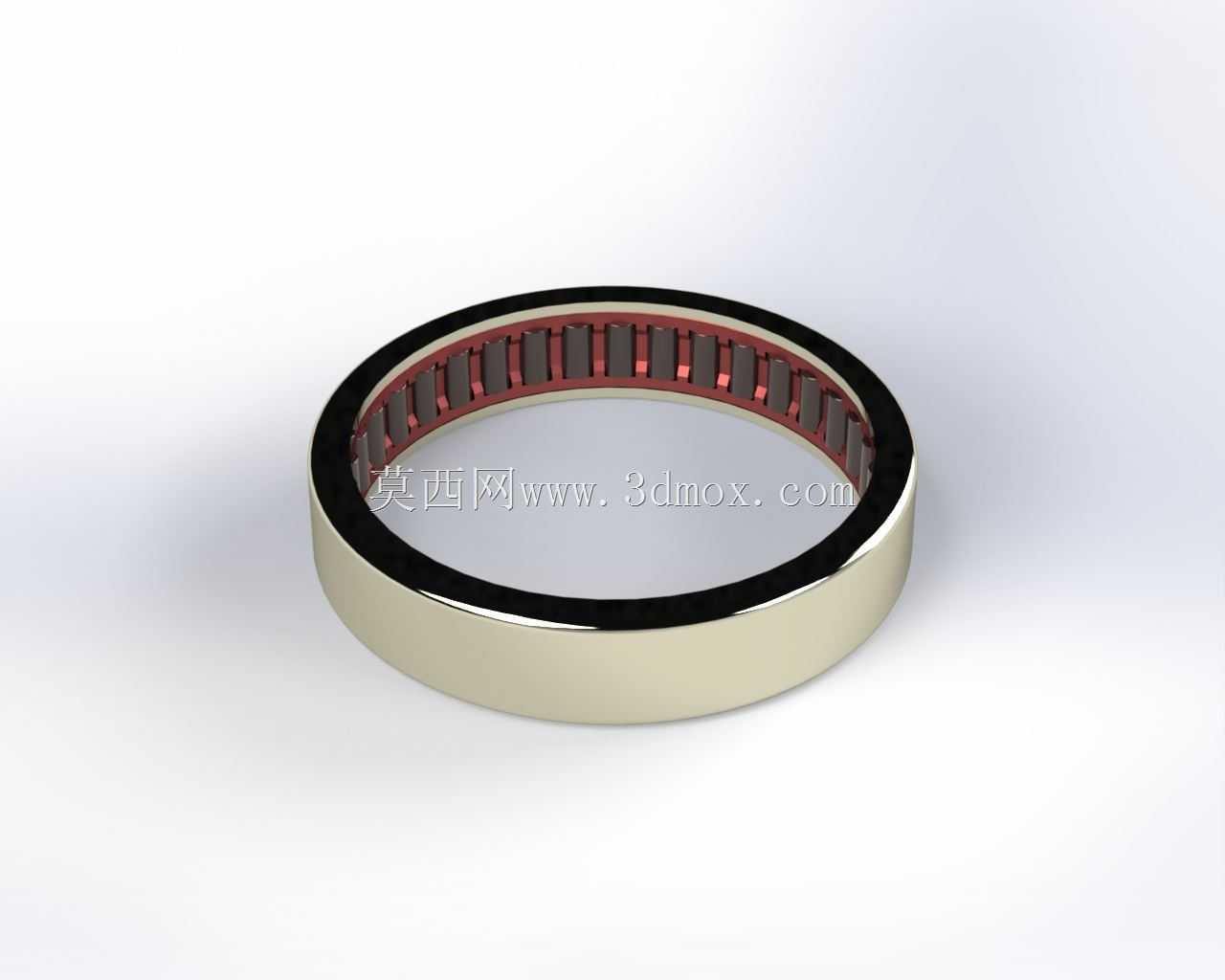

实体套圈滚针轴承三维结构设计

　　在各类径向安装空间受限的传动场景中，滚针轴承始终是支撑旋转轴系、降低运动摩擦阻力的核心部件，这类轴承的设计核心在于用更小的径向截面尺寸，实现与同内径常规滚动轴承相当甚至更高的径向载荷承载能力，这一特性让它在变速箱、液压泵、纺织机械、机床主轴箱、工程机械铰接部位等空间紧凑的传动结构中得到了极广泛的应用。从实际工程选型的角度来看，滚针轴承的应用场景往往伴随轴系径向尺寸受限的约束，比如在小型内燃机的连杆小头部位，常规球轴承或圆柱滚子轴承的径向厚度会挤占连杆的结构强度空间，而滚针轴承通过细长滚动体的排布，能在保证接触应力满足设计要求的前提下，将轴承的外圈外径控制在更小的尺寸范围内，给周边的结构件留出足够的强度设计余量。

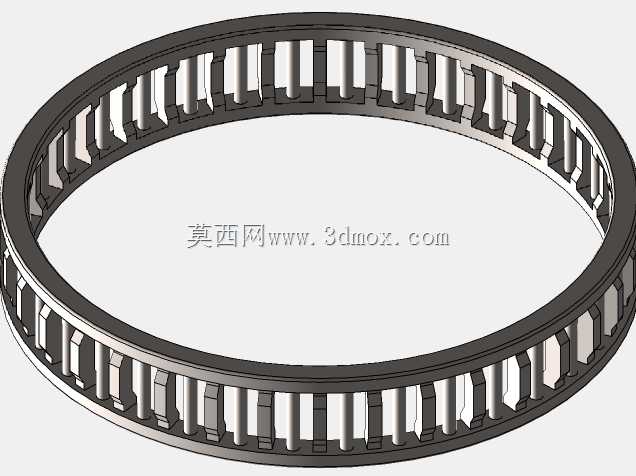

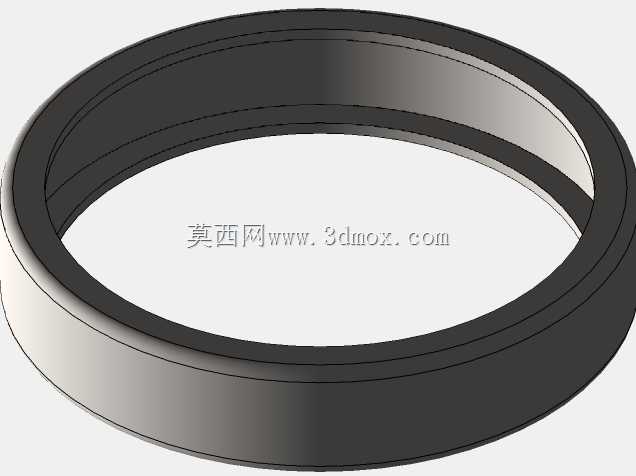

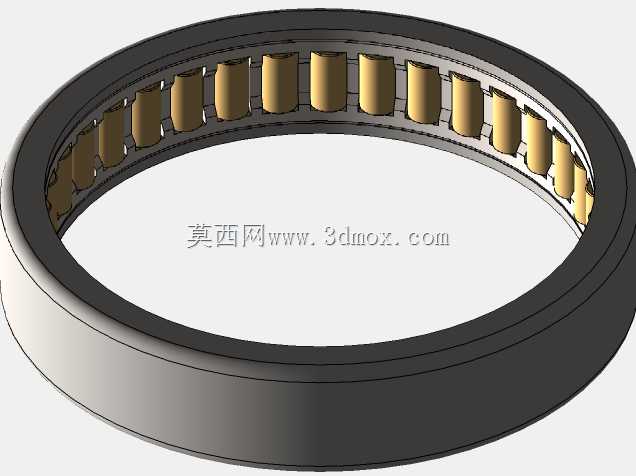

　　从结构设计思路来看，这款实体套圈滚针轴承采用了机加工成型的钢制内、外圈结构，滚道表面经过淬硬处理后做精密磨削，保证滚道的圆度、粗糙度与硬度满足长期滚动摩擦的使用要求；滚动体为细长圆柱状的滚针，滚针的直径与长度比值控制在合理区间，避免滚针过长导致运转过程中出现偏斜卡滞的问题，滚针之间依靠保持架做等距分隔，保持架采用兜孔结构对每根滚针进行独立限位，既保证滚针在滚道内的排布均匀，避免相邻滚针直接接触产生滑动摩擦，也能在轴承运转过程中引导滚针保持正确的运动姿态，降低运转过程中的振动与噪声。不同于冲压外圈滚针轴承，实体套圈的结构拥有更高的套圈刚性，能够承受一定的冲击载荷，适合在载荷存在波动、安装座孔刚性并非极高的工况下使用，不需要依靠座孔的过盈配合来承担外圈的结构强度，安装容错率相对更高。

　　从外形尺寸与安装边界来看，这款轴承的内圈内径与配合轴颈采用基孔制过渡配合，保证内圈与轴能够同步旋转，不会出现相对滑动导致的轴颈磨损；外圈外径与安装座孔采用基轴制间隙或过渡配合，根据工况的载荷方向、转速高低调整配合的松紧程度，在静止外圈承受固定径向载荷的场景下可选用稍松的配合，方便安装拆卸，在旋转外圈承受循环载荷的场景下则选用稍紧的配合，避免外圈在座孔内出现蠕变磨损。轴承的轴向宽度尺寸经过匹配设计，能够保证滚针的有效接触长度覆盖轴系的载荷作用区域，同时两端的挡边结构可以对滚针和保持架组件形成轴向限位，承受一定程度的偶然轴向窜动力，避免轴承在轴系出现小幅轴向位移时出现滚针脱出的问题。

　　在实际的设备运行过程中，滚针轴承的功能特性十分明确：它作为轴与座孔之间的滚动支撑元件，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗，同时将轴系承受的径向载荷通过滚针均匀传递到套圈再分散到周边的安装结构上，保证轴系的旋转精度，避免轴在载荷作用下出现过大的挠曲变形。设计这类轴承的三维模型时，需要重点关注滚针与滚道的接触角、滚针的凸度修型、保持架的兜孔间隙这些细节参数，滚针的母线做微量的凸度修型，能够避免滚针两端出现应力集中导致的早期点蚀失效，保持架的兜孔与滚针之间预留合理的间隙，既不会因为间隙过小导致滚针卡滞，也不会因为间隙过大导致滚针运转过程中出现歪斜。另外，实体套圈的密封槽结构也根据工况需求做了适配，在有粉尘、润滑脂密封需求的场景下，可以在套圈两端加装密封件，防止外界的金属碎屑、粉尘进入滚道内部，同时避免轴承内部的润滑脂泄漏，延长轴承的维护周期。

　　从结构建模的细节来看，建模过程中需要保证内圈滚道、外圈滚道的同轴度公差，滚针的圆柱度公差，以及所有滚动体的直径一致性，这些形位公差直接决定了轴承装配后的旋转精度与运转平稳性；套圈的挡边高度需要经过计算，既要保证对滚针的轴向限位可靠，又不能与轴或座孔的相邻零件产生运动干涉。在很多紧凑型传动设备的设计过程中，设计师往往会优先选用这类滚针轴承来压缩轴系的径向尺寸，让整个传动箱的结构更加紧凑，降低设备的整体重量与材料成本，比如在摩托车的变速箱传动齿轮支撑部位、电动工具的输出轴支撑部位，滚针轴承的应用能够在保证承载能力的前提下，让整个传动结构的体积缩小近三分之一，这是其他类型滚动轴承很难实现的优势。
