轻量化工业设备承载支撑结构设计

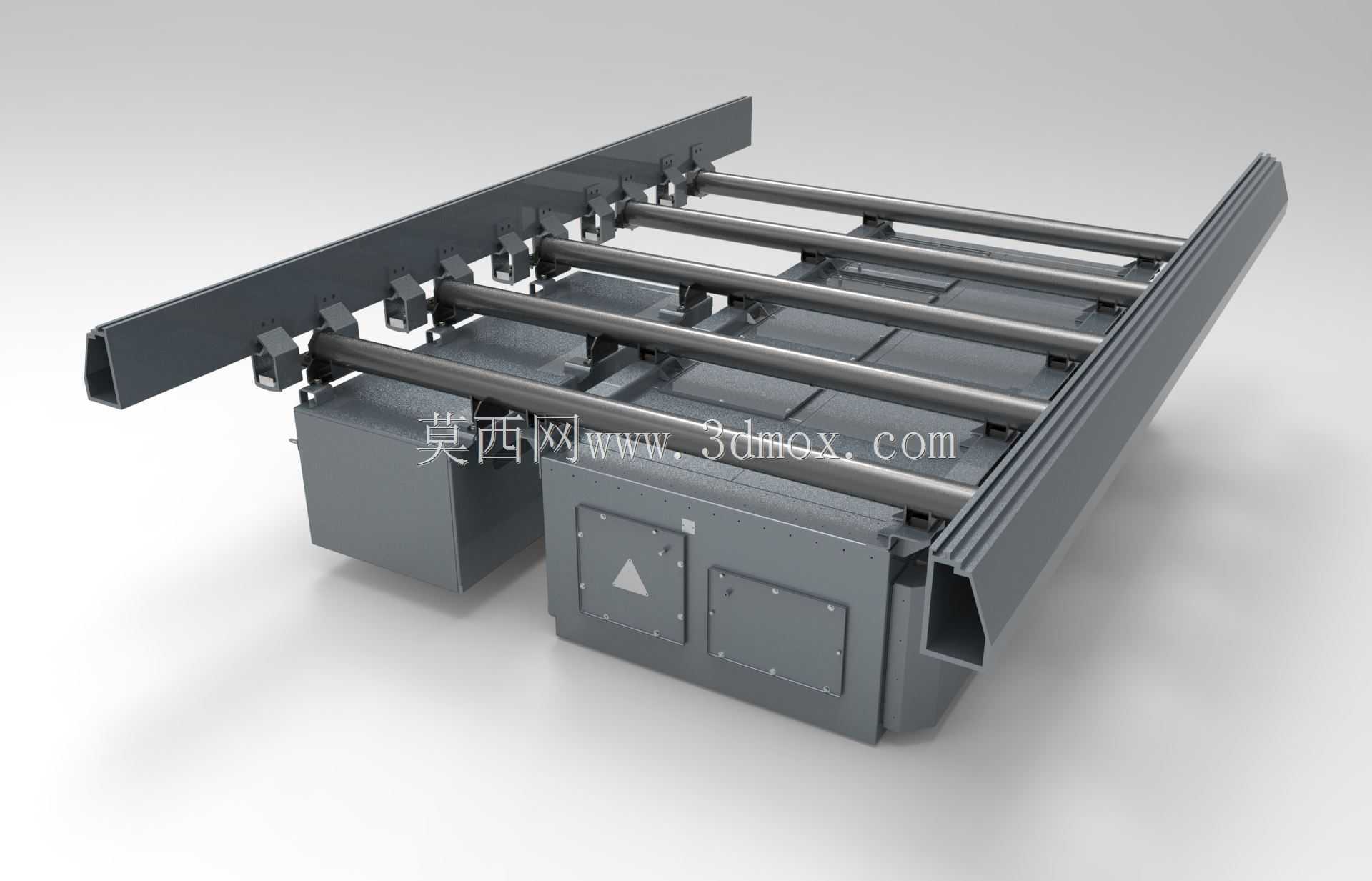

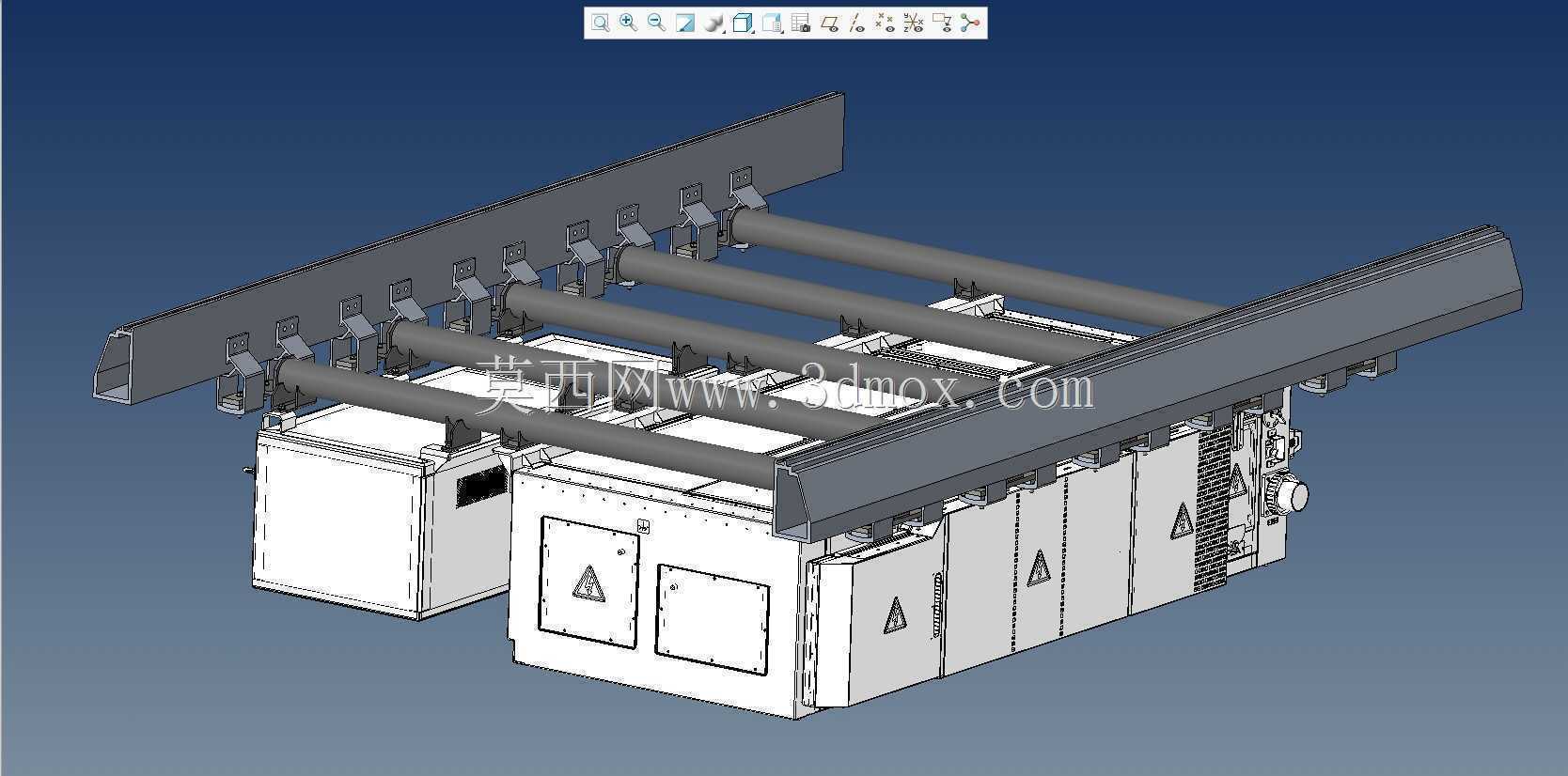

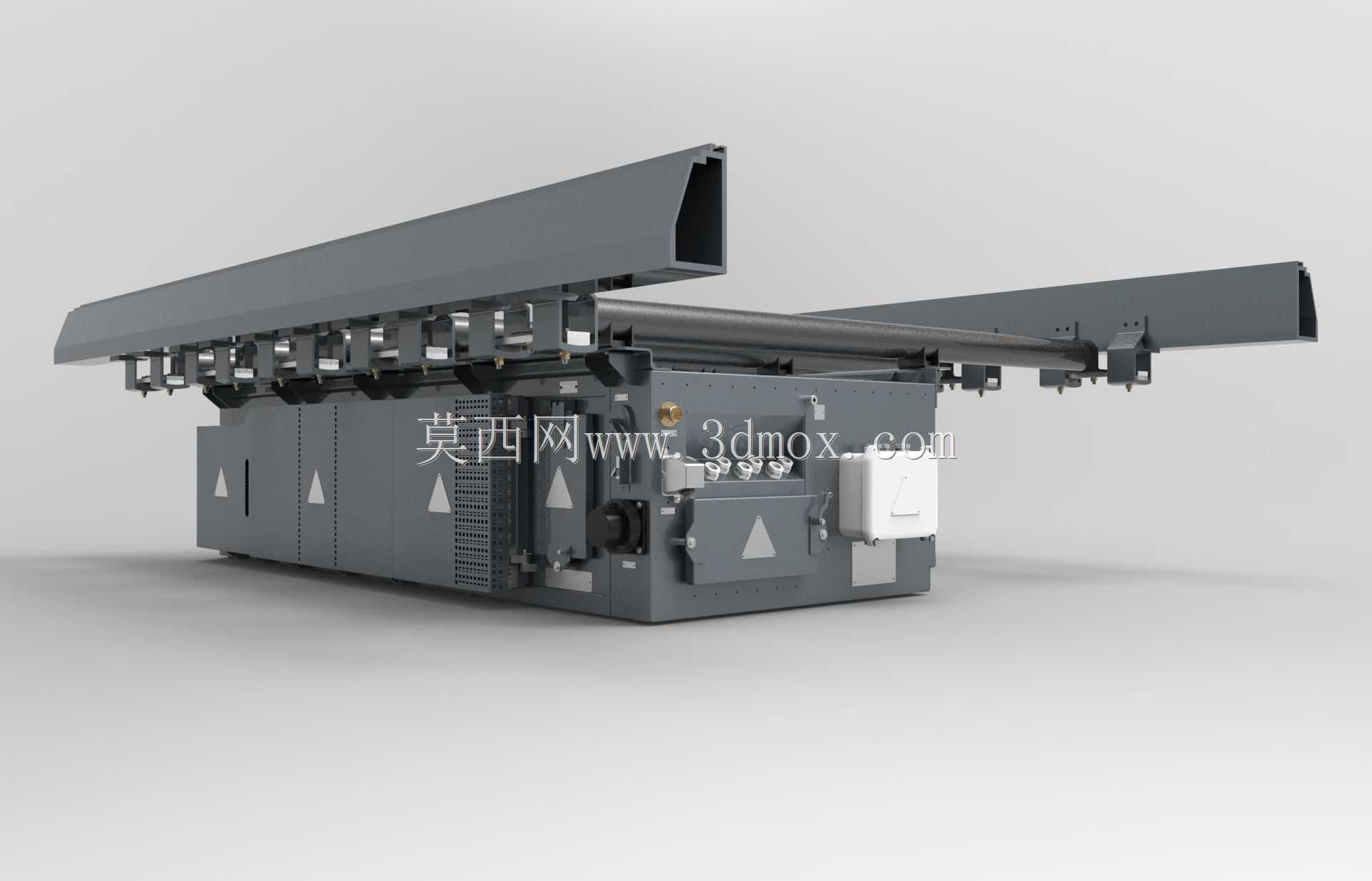

　　该支撑结构主要面向大型工业成套设备的上部承载需求，常见于户外作业的重型机电设备、集成式动力机组的上部构件布设场景，核心作用是为设备顶部外伸的长尺寸功能构件提供稳定的安装基准与载荷传递路径，避免外伸构件在设备运行、运输转场过程中出现形变、振动超限甚至连接失效的问题。从实际工况适配角度出发，这类支撑结构需要同时兼顾静态承载、动态抗振、户外环境耐候等多重要求，尤其是设备在转场运输过程中，路面颠簸带来的交变载荷会持续作用在支撑连接点位，若结构冗余量不足或应力分布不合理，很容易在焊缝、连接孔位处出现疲劳裂纹，给后续设备运行埋下安全隐患。

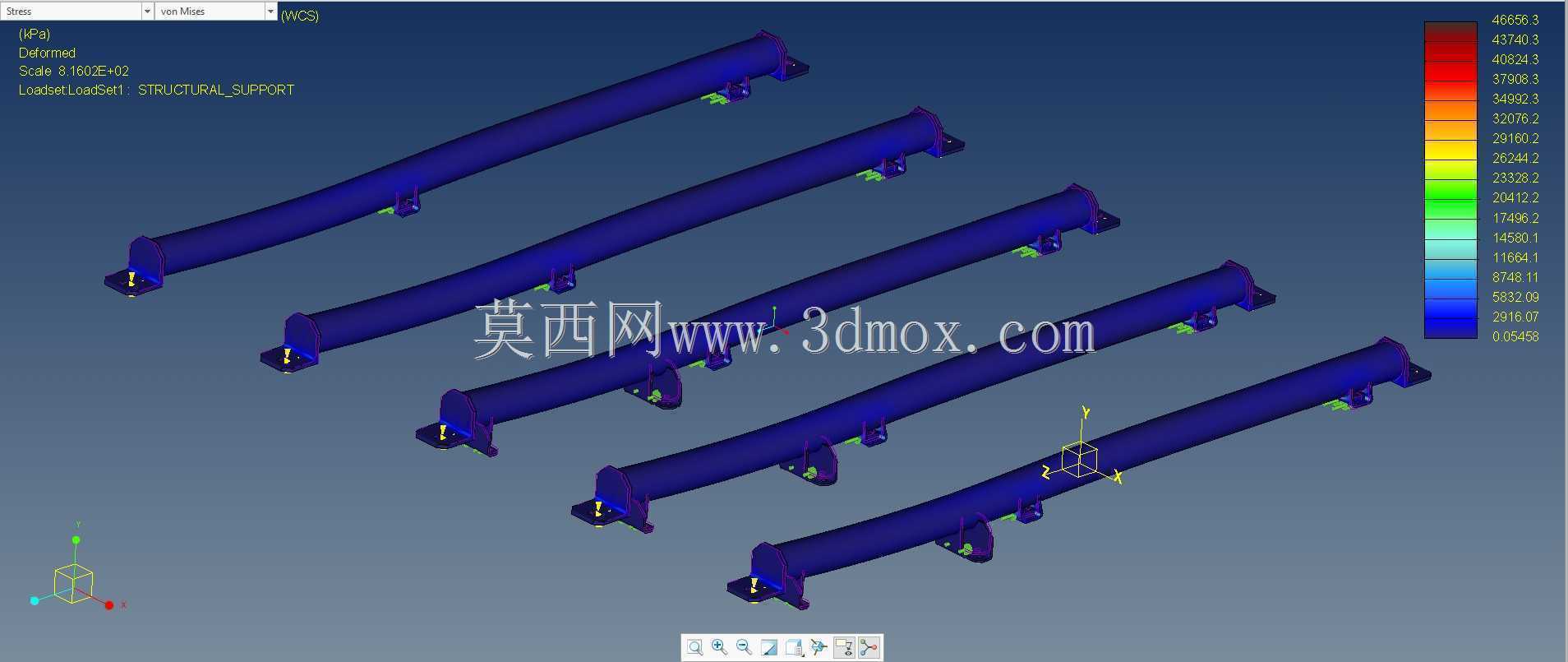

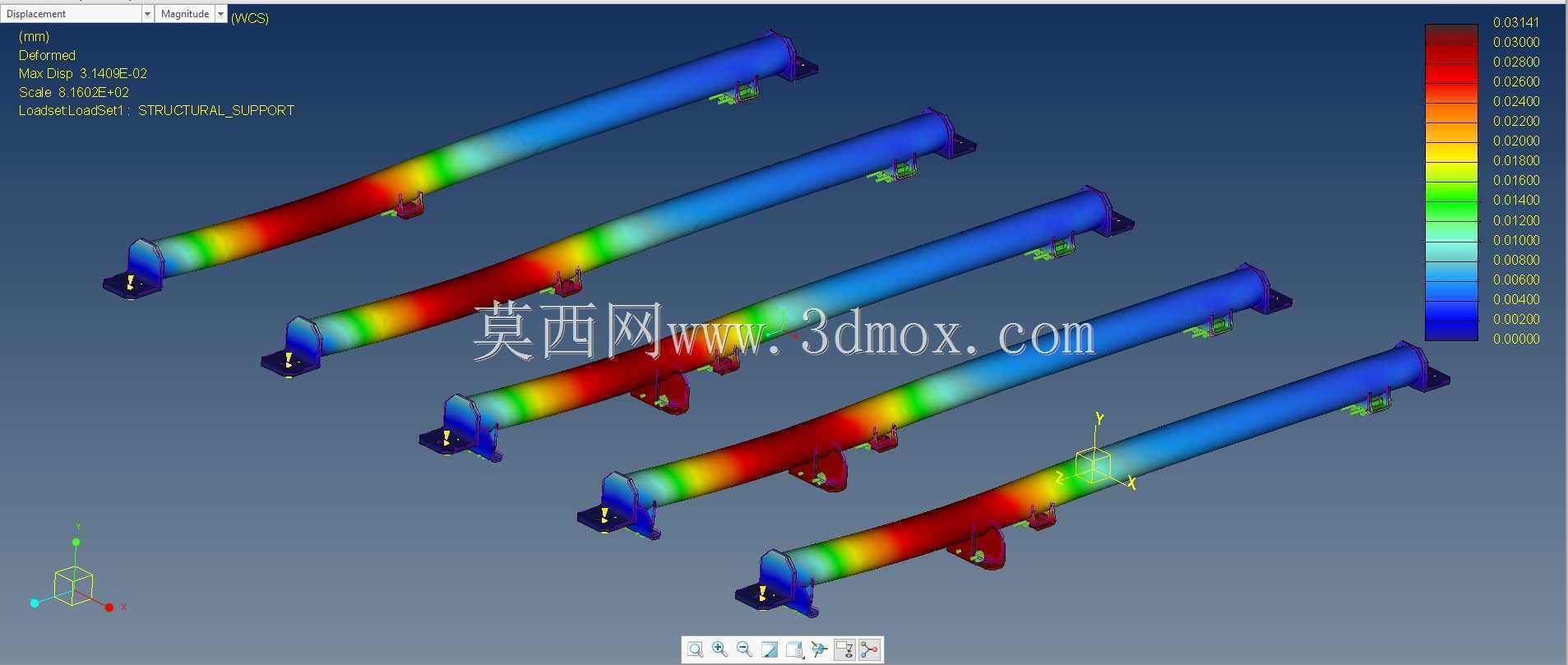

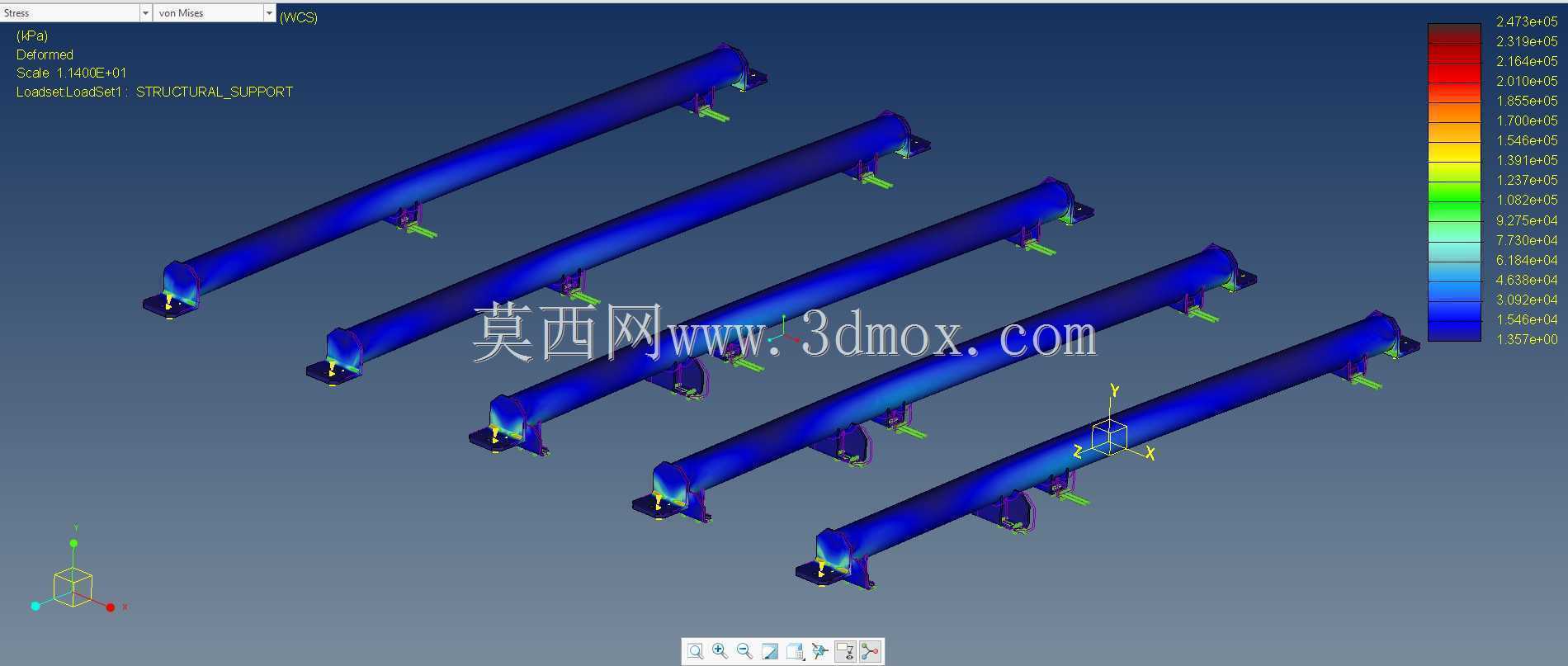

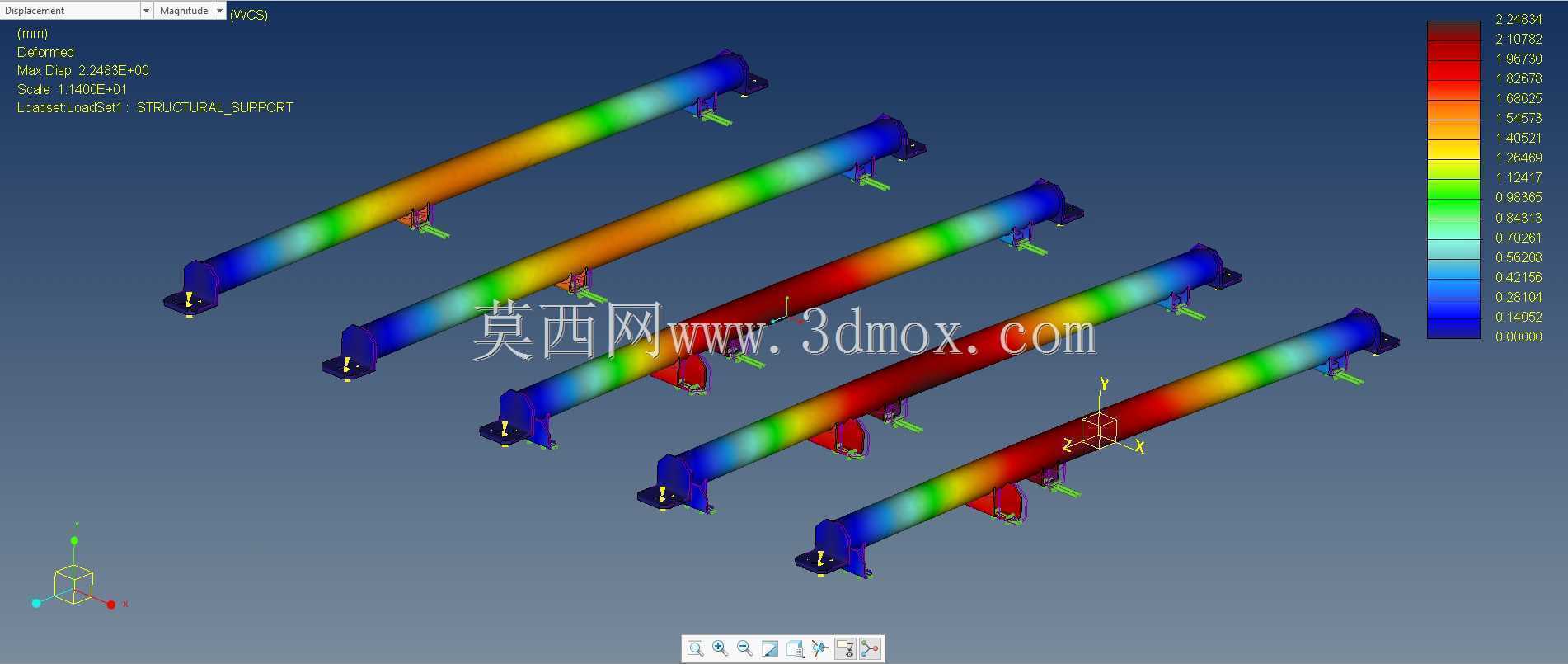

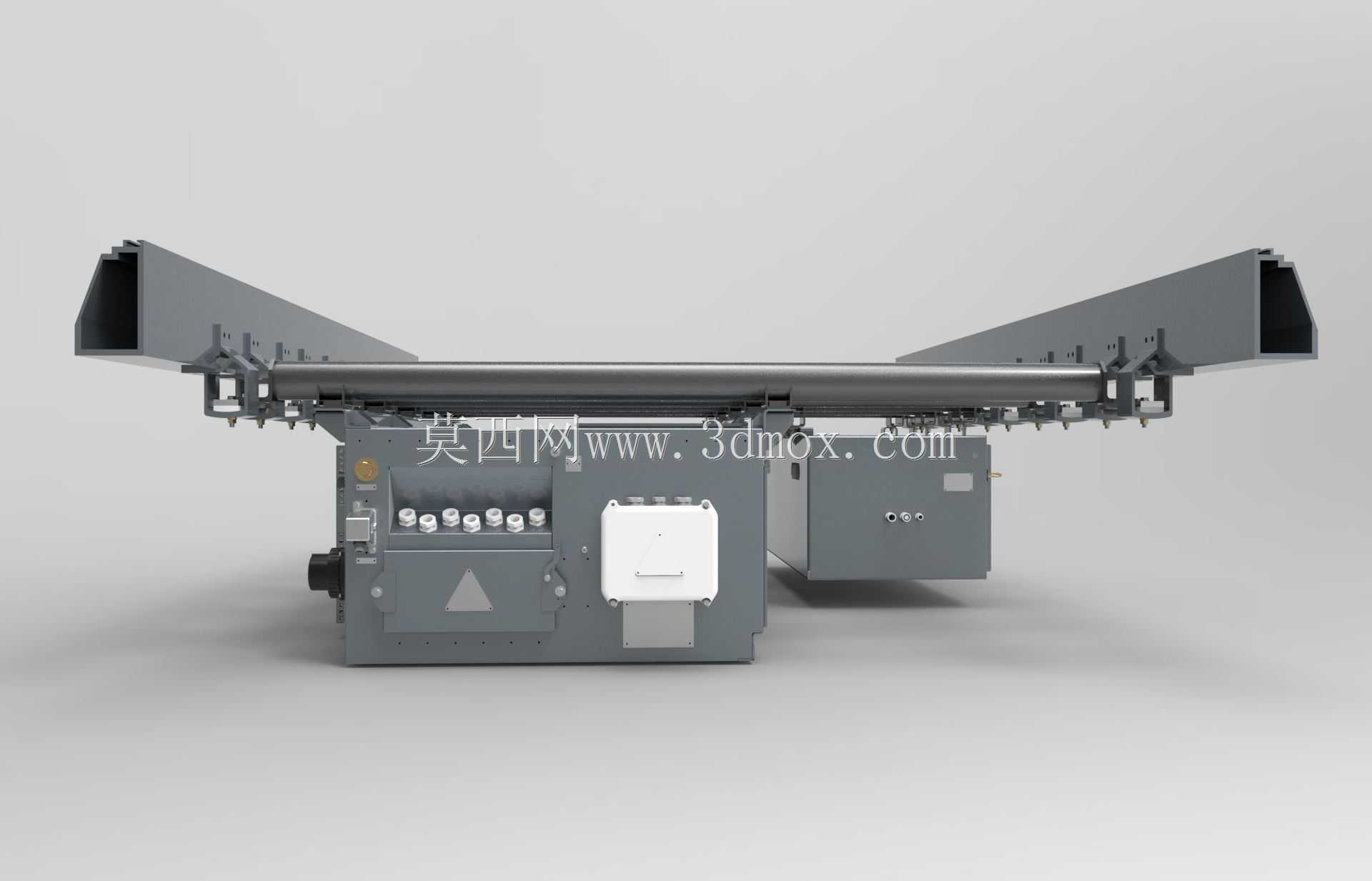

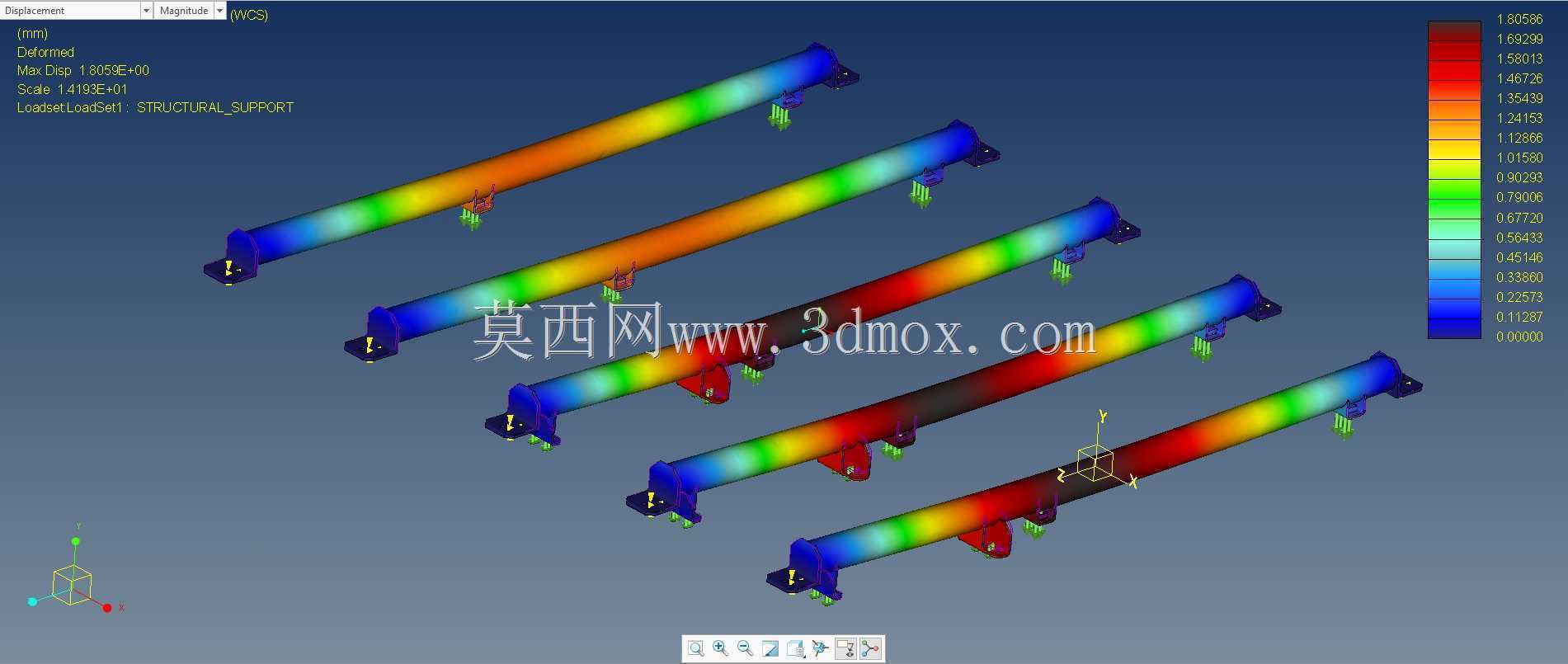

　　设计过程中优先围绕减重目标做拓扑优化，在保证整体刚性与承载能力的前提下，对非主要传力路径的部位做材料去除处理，单组支撑结构相比初始方案减重约110千克，整套设备双侧对称布设后总减重可达220千克，对于需要频繁转场的户外作业设备而言，重量降低不仅能减少运输过程中的燃油消耗，还能降低设备自身对底盘承载的载荷要求，适配更多轻量化底盘的搭载需求。结构外形做了流线型过渡处理，并非传统的直角焊接构件，这种设计能够有效降低设备在户外大风环境下的结构风阻，减少风载荷对上部外伸构件的冲击，同时优化后的结构传力路径更顺畅，载荷从上部外伸构件传递到支撑主体的过程中，不会在局部拐角处出现应力集中的问题，整体应力水平相比初始方案有明显降低，有效提升了结构的疲劳寿命。

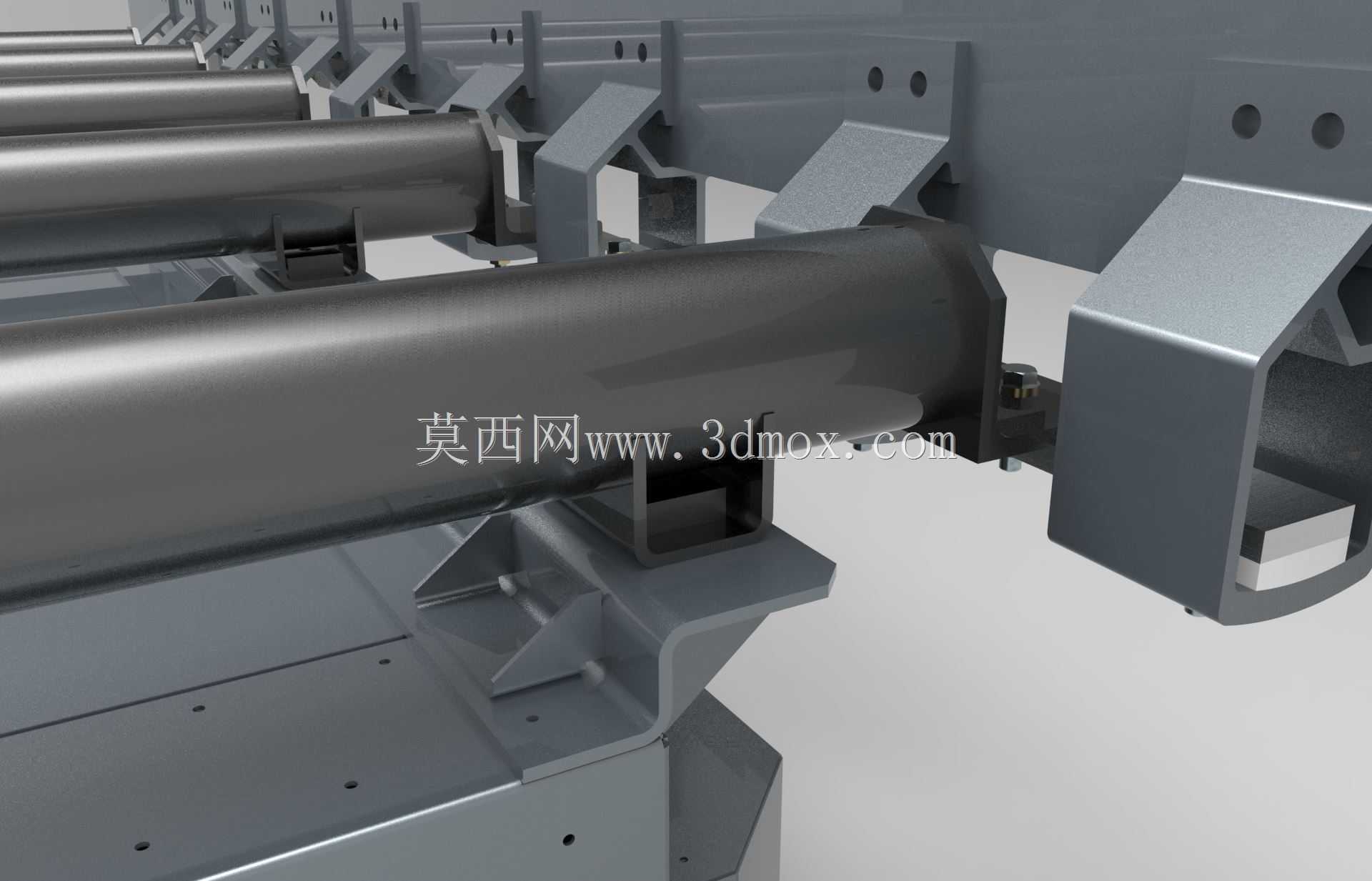

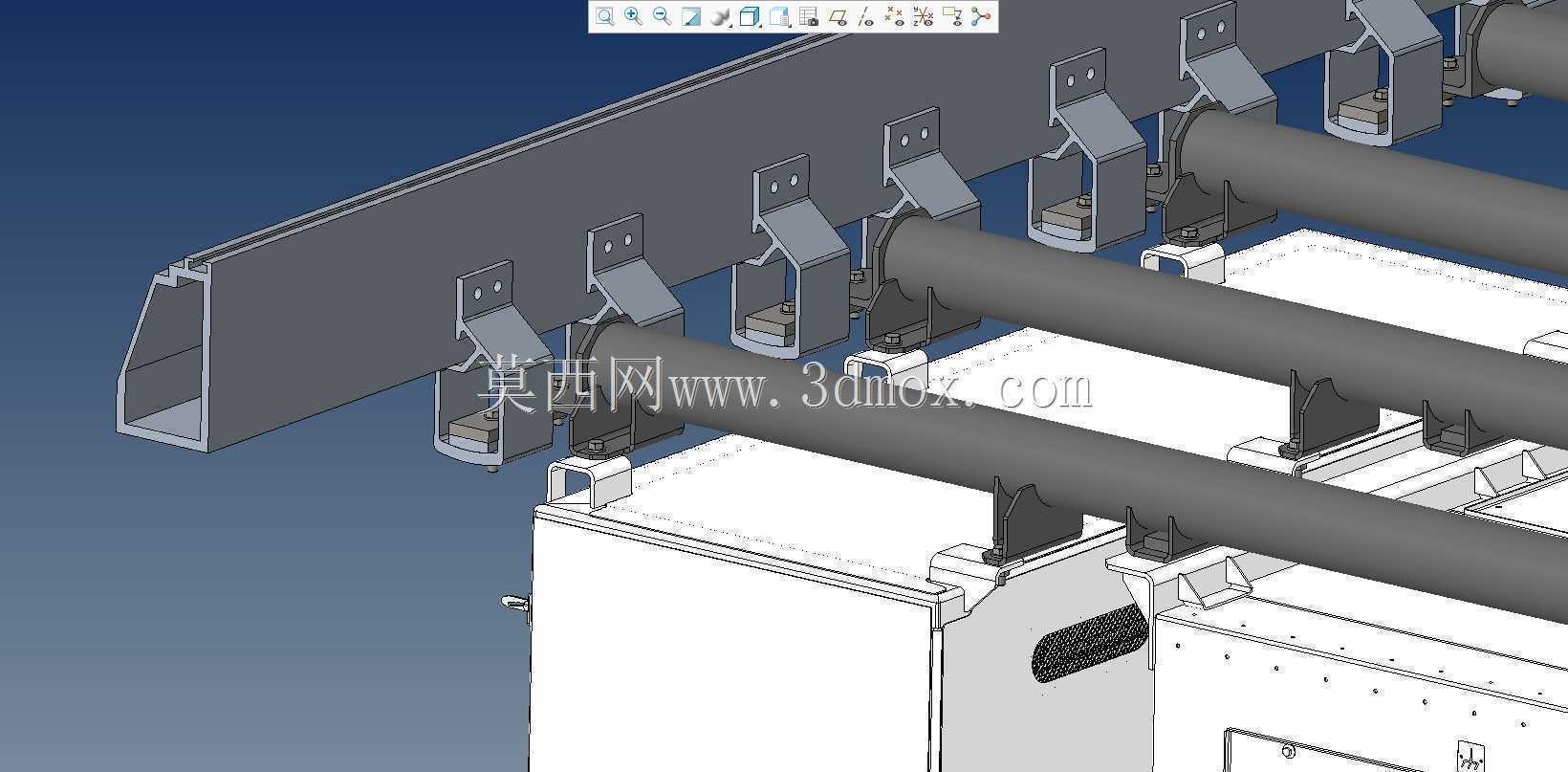

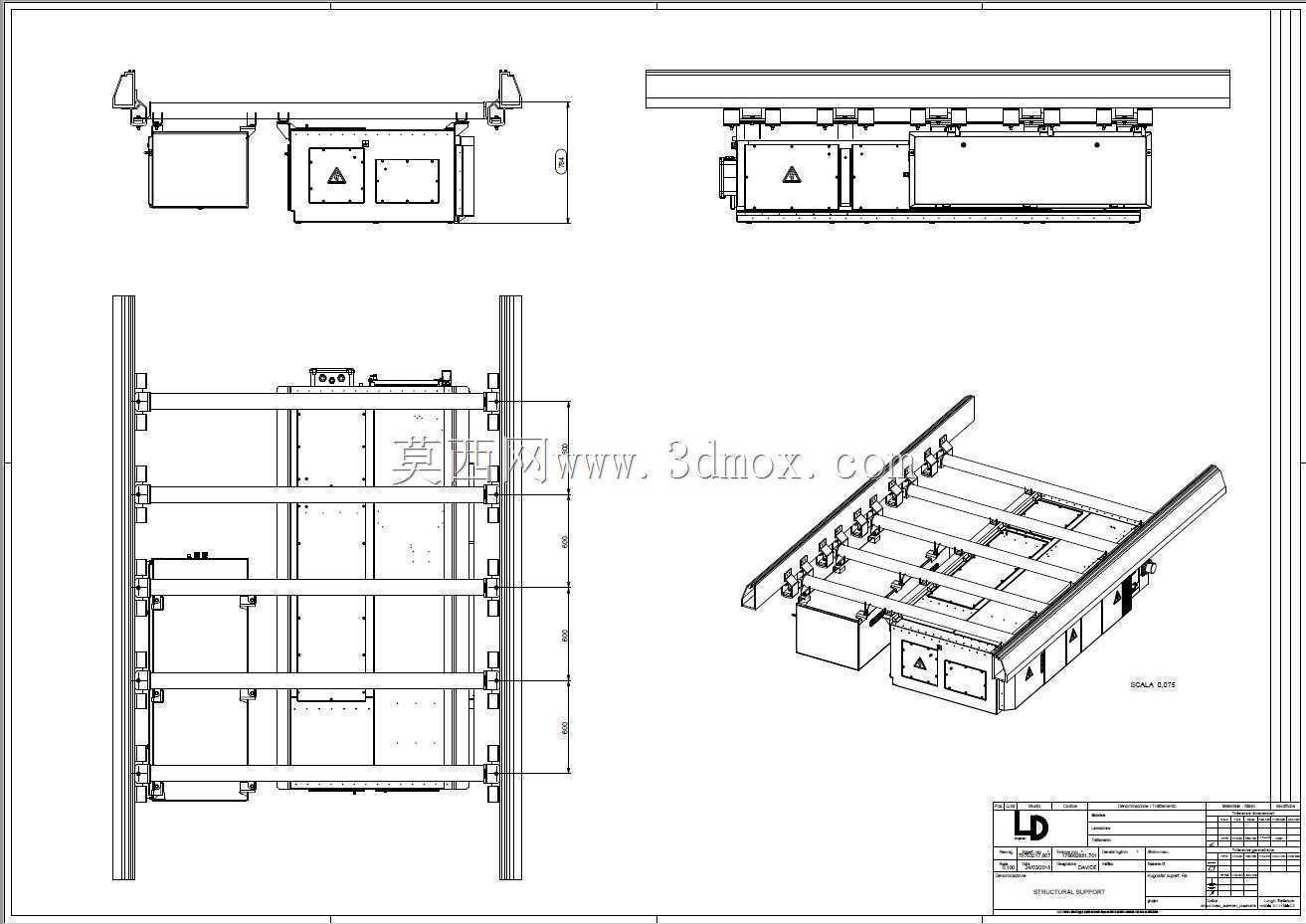

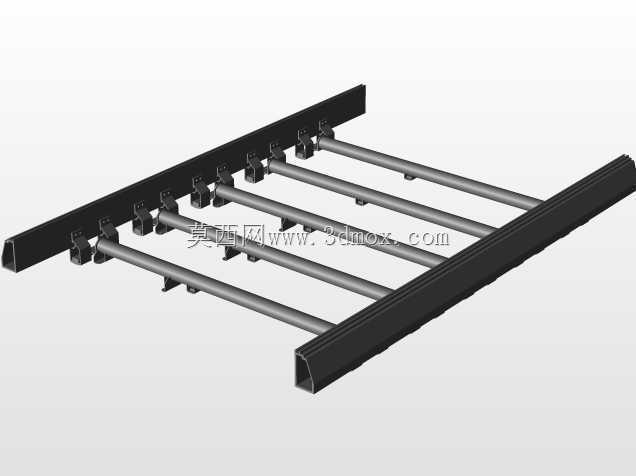

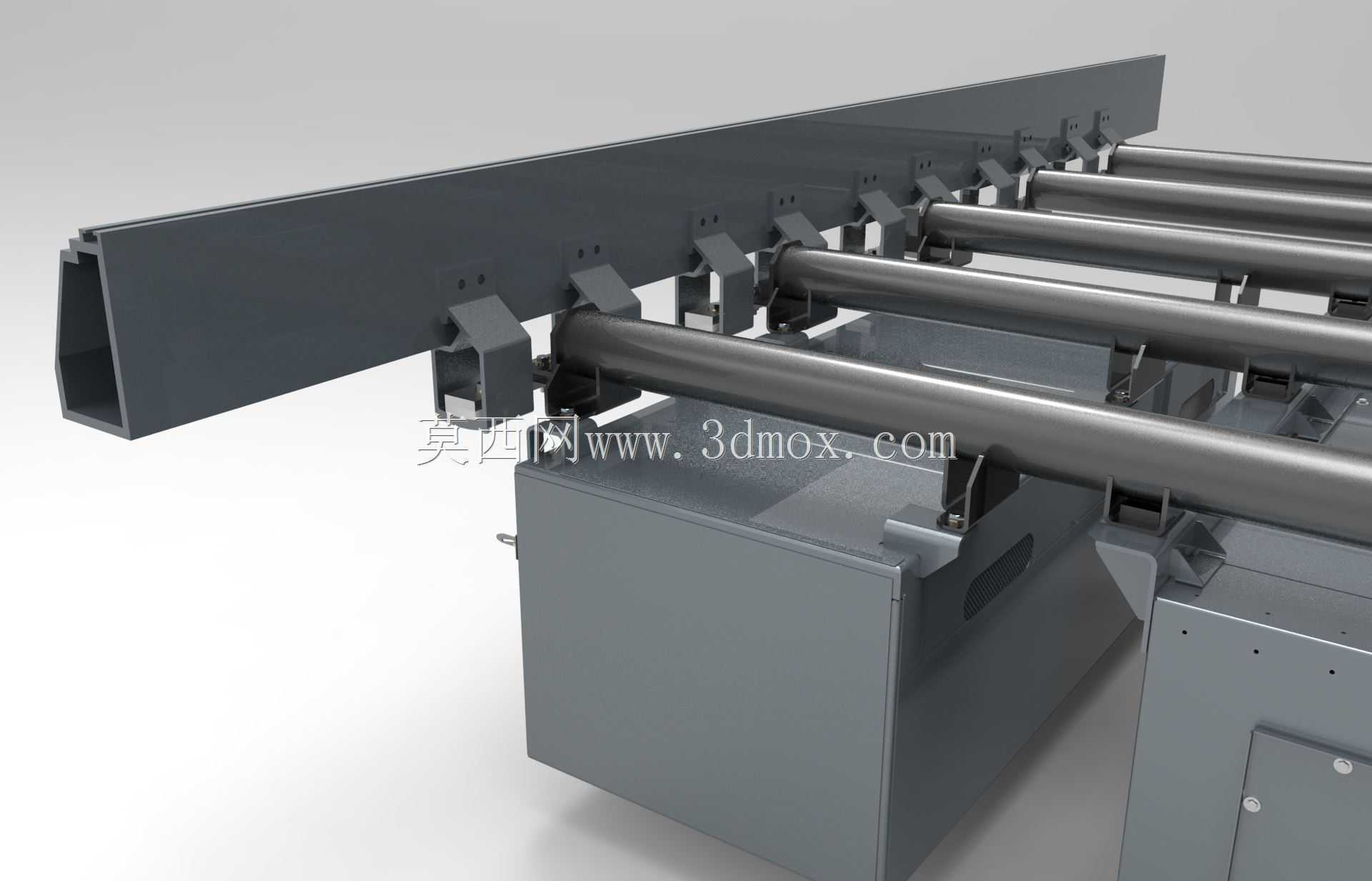

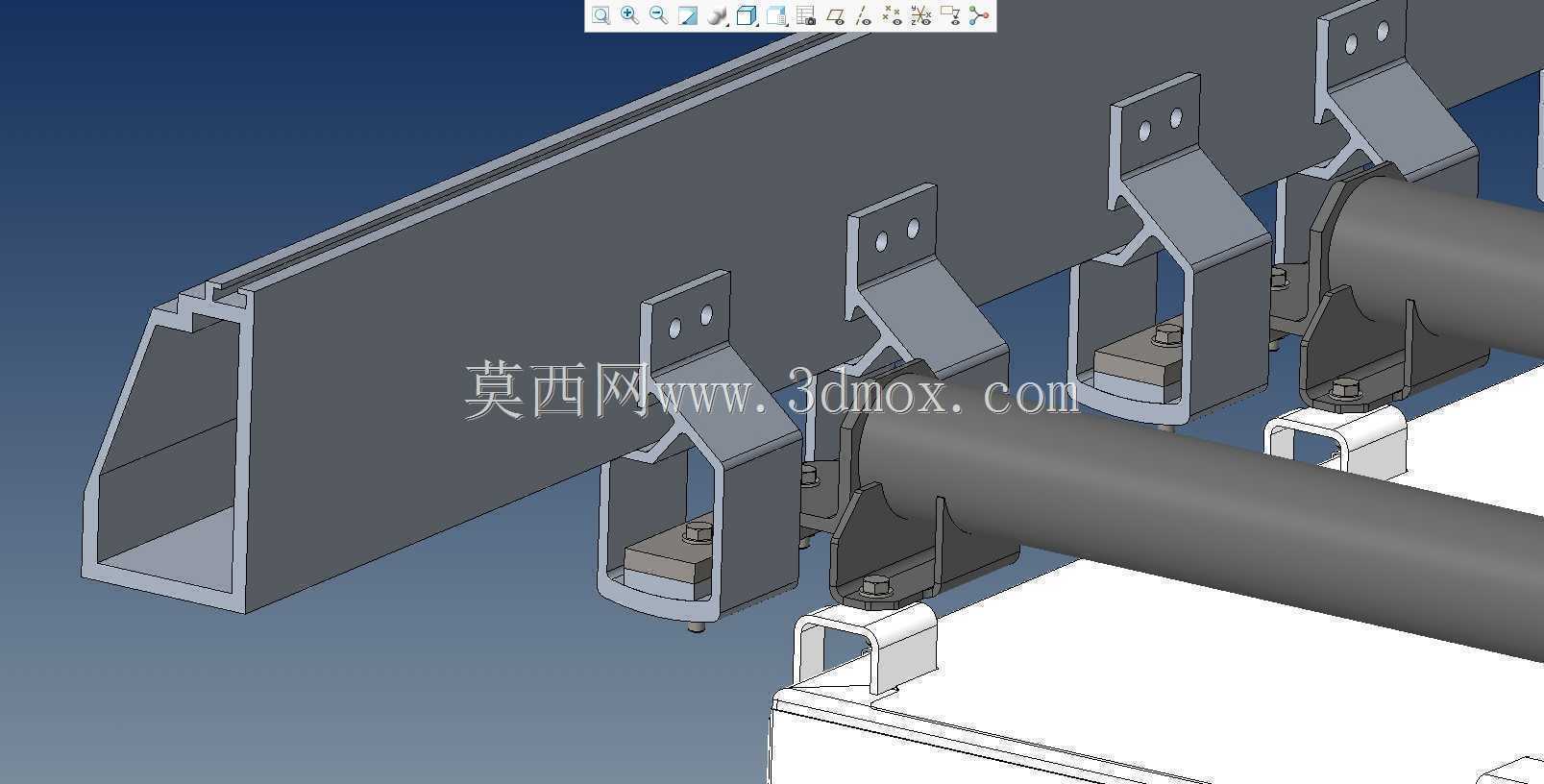

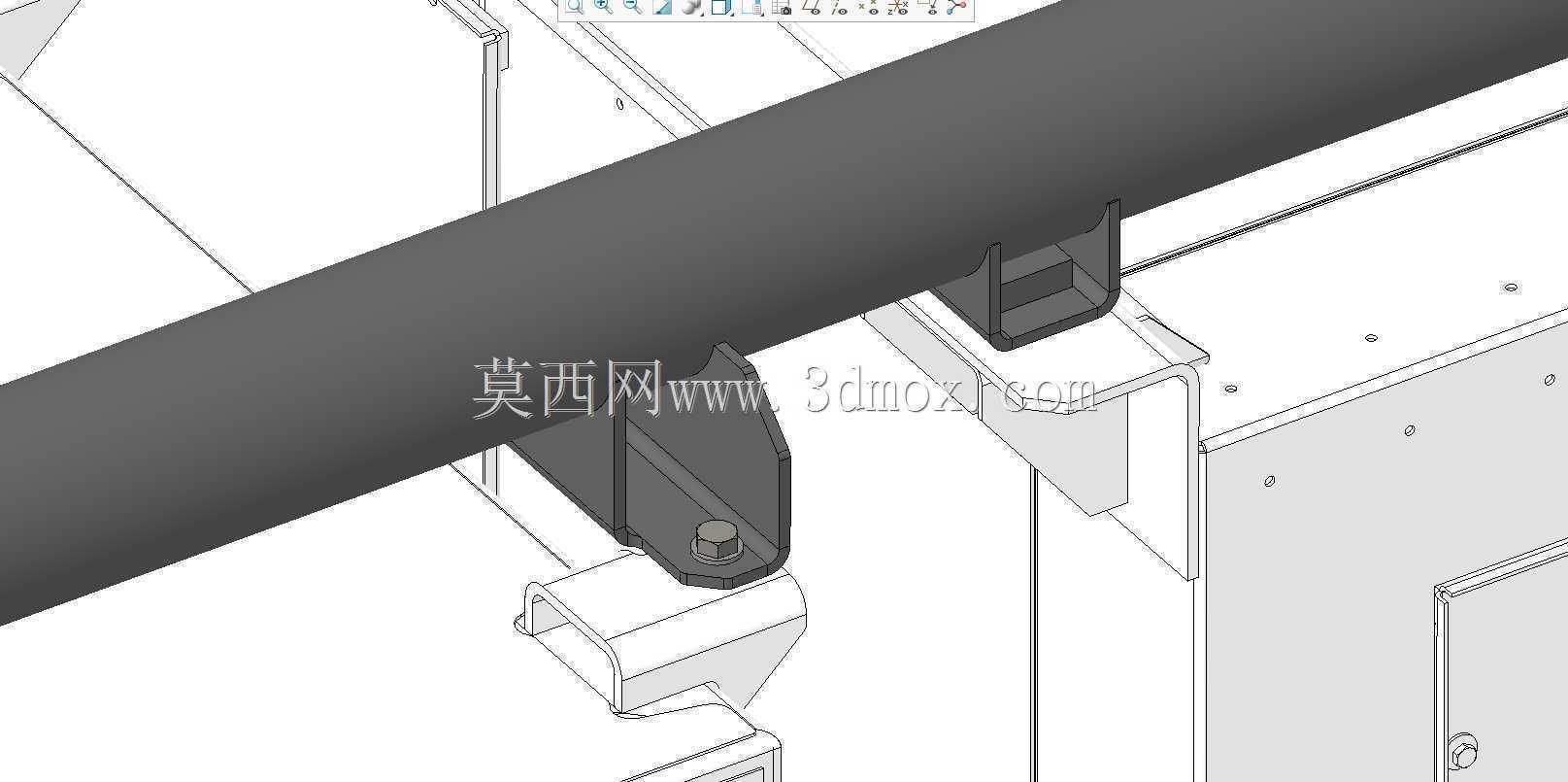

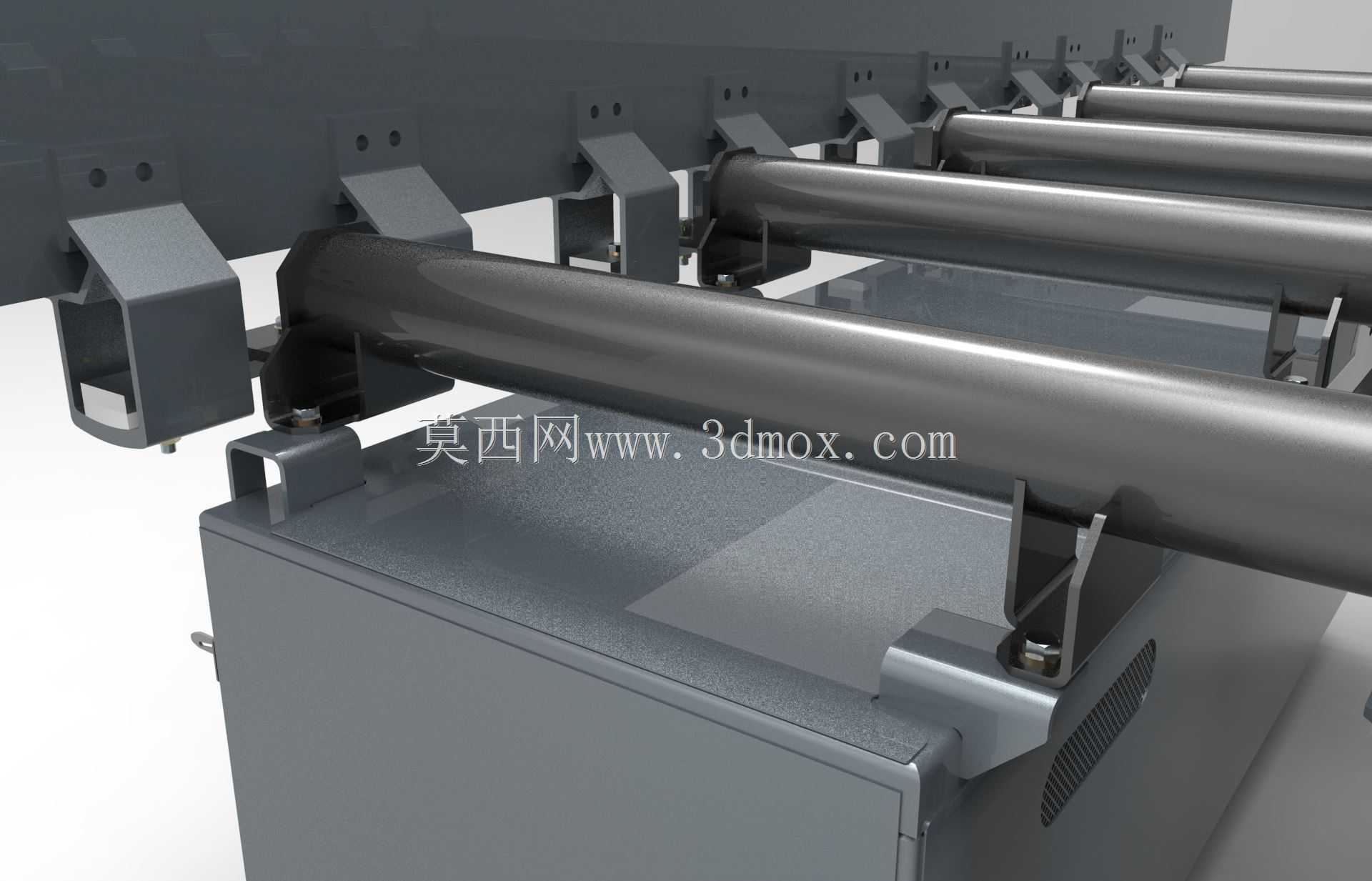

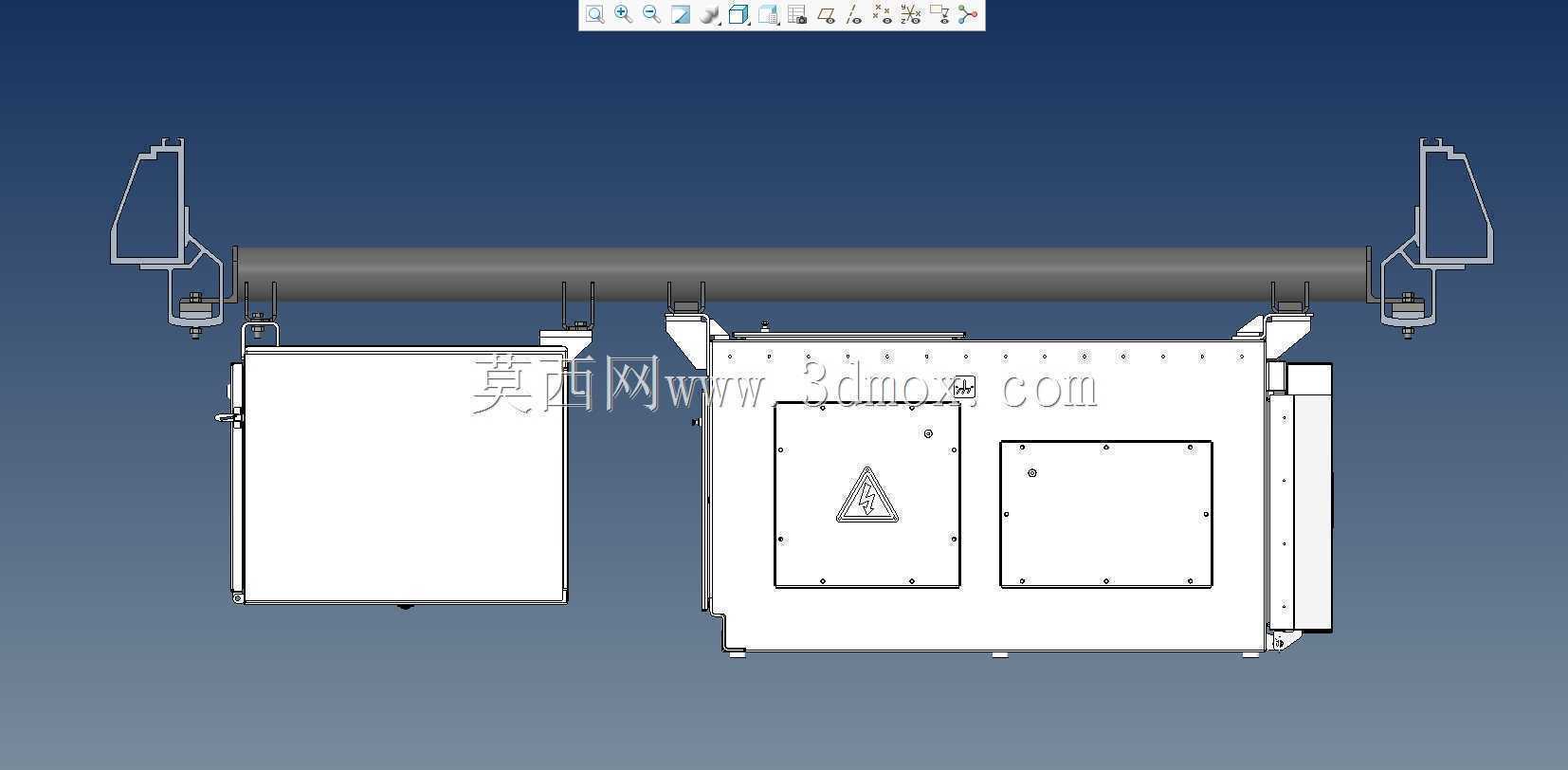

　　从安装边界来看，支撑主体采用模块化分段设计，下部与设备主体框架的连接点位完全匹配现有设备的预装接口，不需要对原有设备主体做额外的打孔、焊接改造，现场安装时只需要通过标准紧固件完成对位锁紧即可，上部的安装槽位采用通长式设计，能够适配不同宽度、不同安装孔距的外伸功能构件，具备一定的兼容调节空间。结构的主体承载梁采用箱型截面设计，相比同重量的H型钢或角钢结构，箱型截面的抗扭、抗弯性能更优，能够承受上部构件偏心安装带来的附加扭矩，连接部位的加强筋板均沿传力方向布设，避免出现筋板布设方向与载荷方向垂直导致的筋板受力失效问题。所有外露的连接点位都做了沉台处理，紧固件安装后不会突出结构表面，既减少了户外环境下紧固件的锈蚀概率，也能避免突出部位在设备安装、维护过程中剐蹭作业人员或外接管线。结构表面做了与设备主体一致的防腐涂层处理，涂层厚度与耐候等级完全匹配户外长期作业的要求，不需要后续额外做防腐补装处理。在实际运行场景中，该支撑结构不仅要承受上部构件的自重载荷，还要承受设备运行过程中上部构件工作带来的周期性振动，因此在连接点位的设计上预留了减振元件的安装空间，可根据实际工况需求加装橡胶减振垫或阻尼减振元件，进一步降低振动向设备主体的传递，提升整套设备的运行稳定性。
