轻量化工业设备配套结构支撑构件

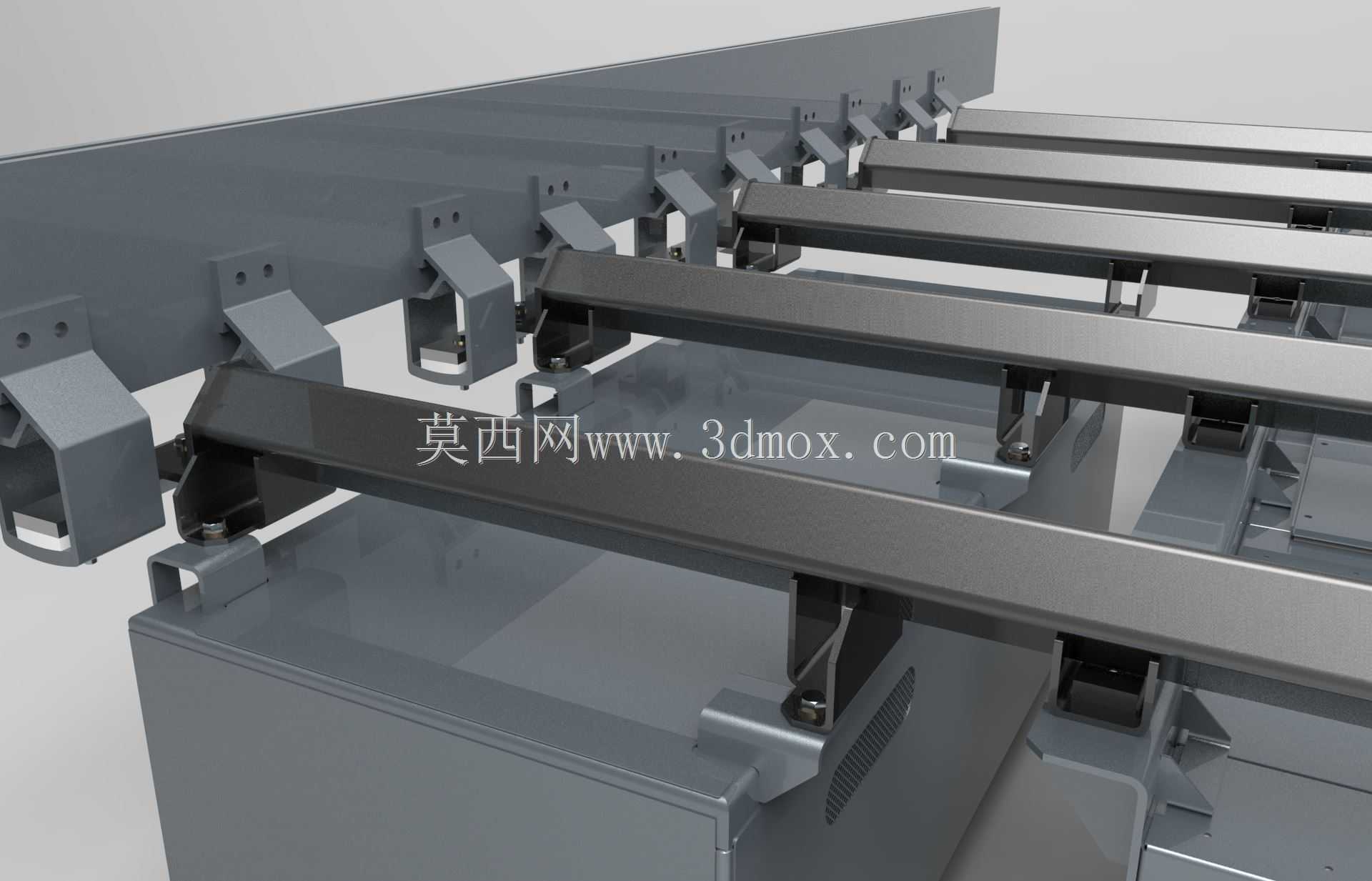

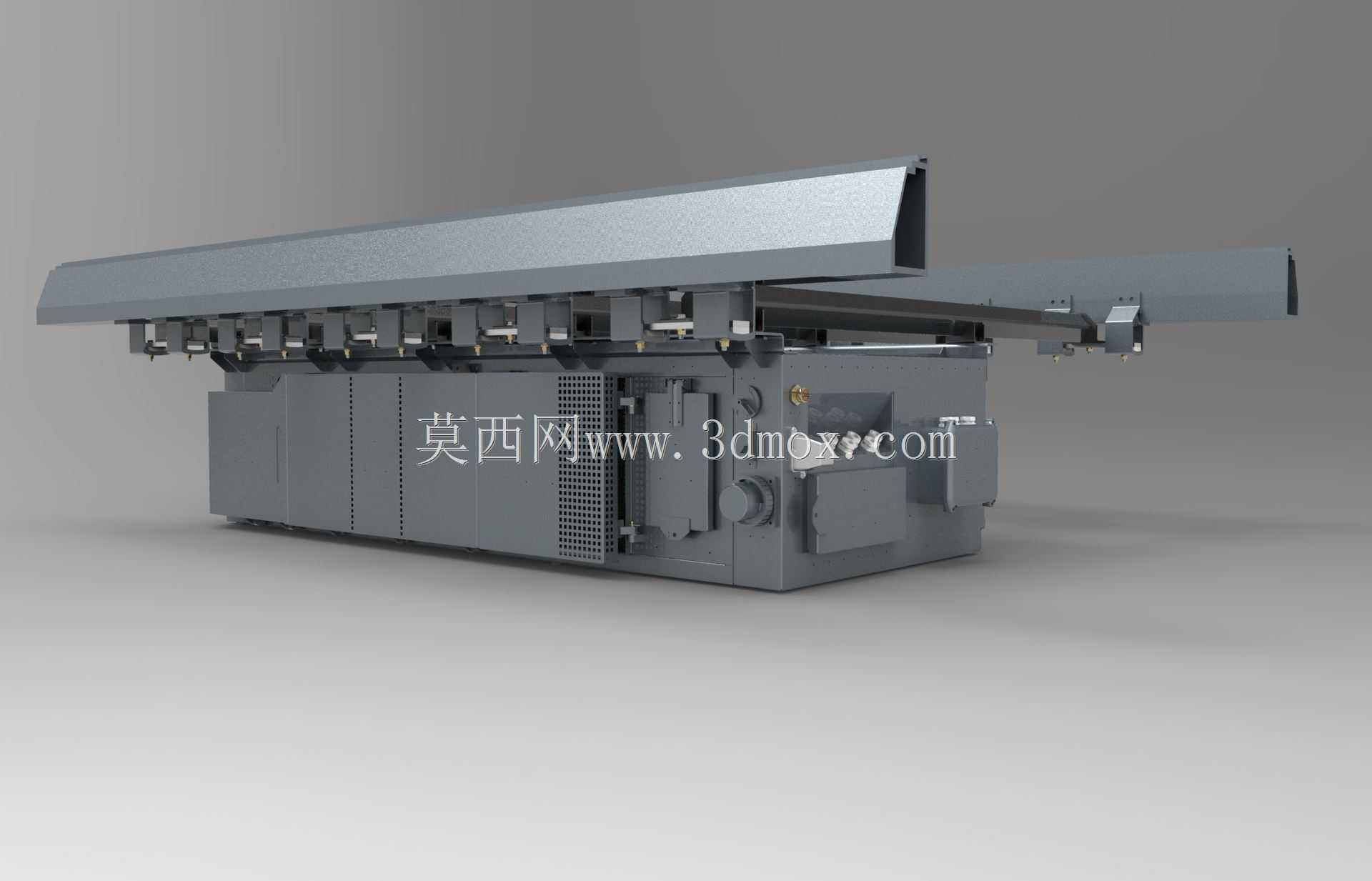

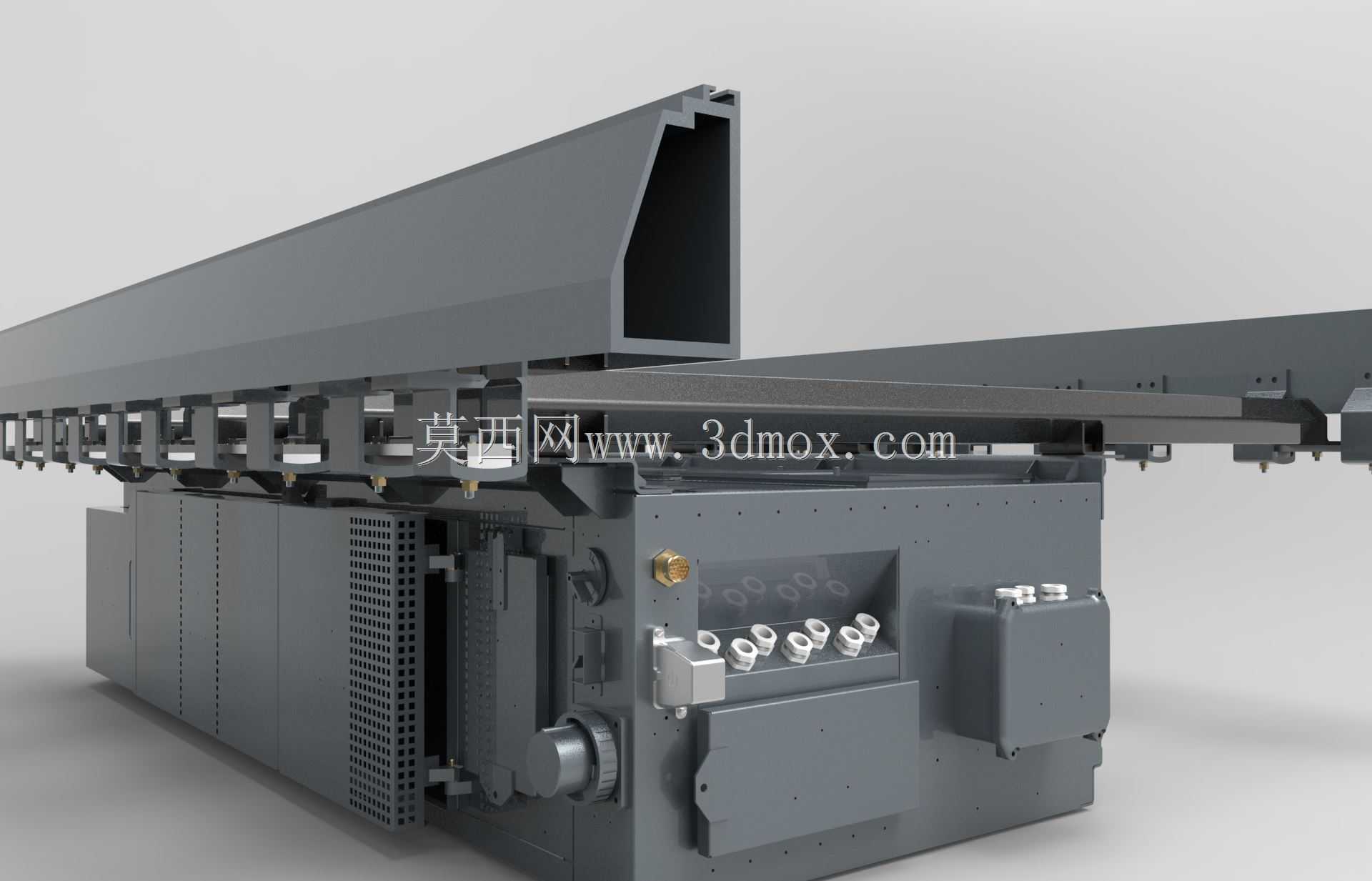

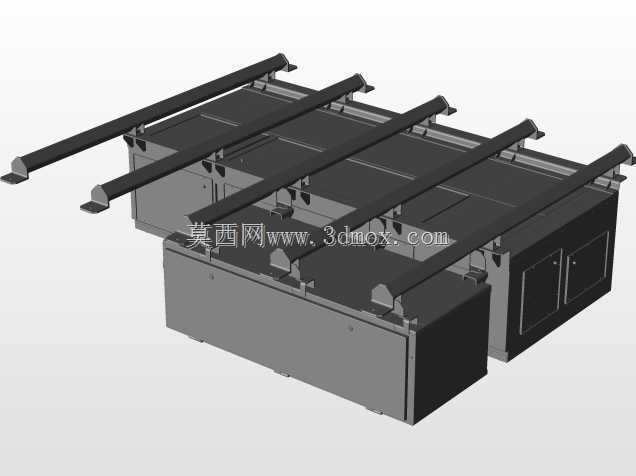

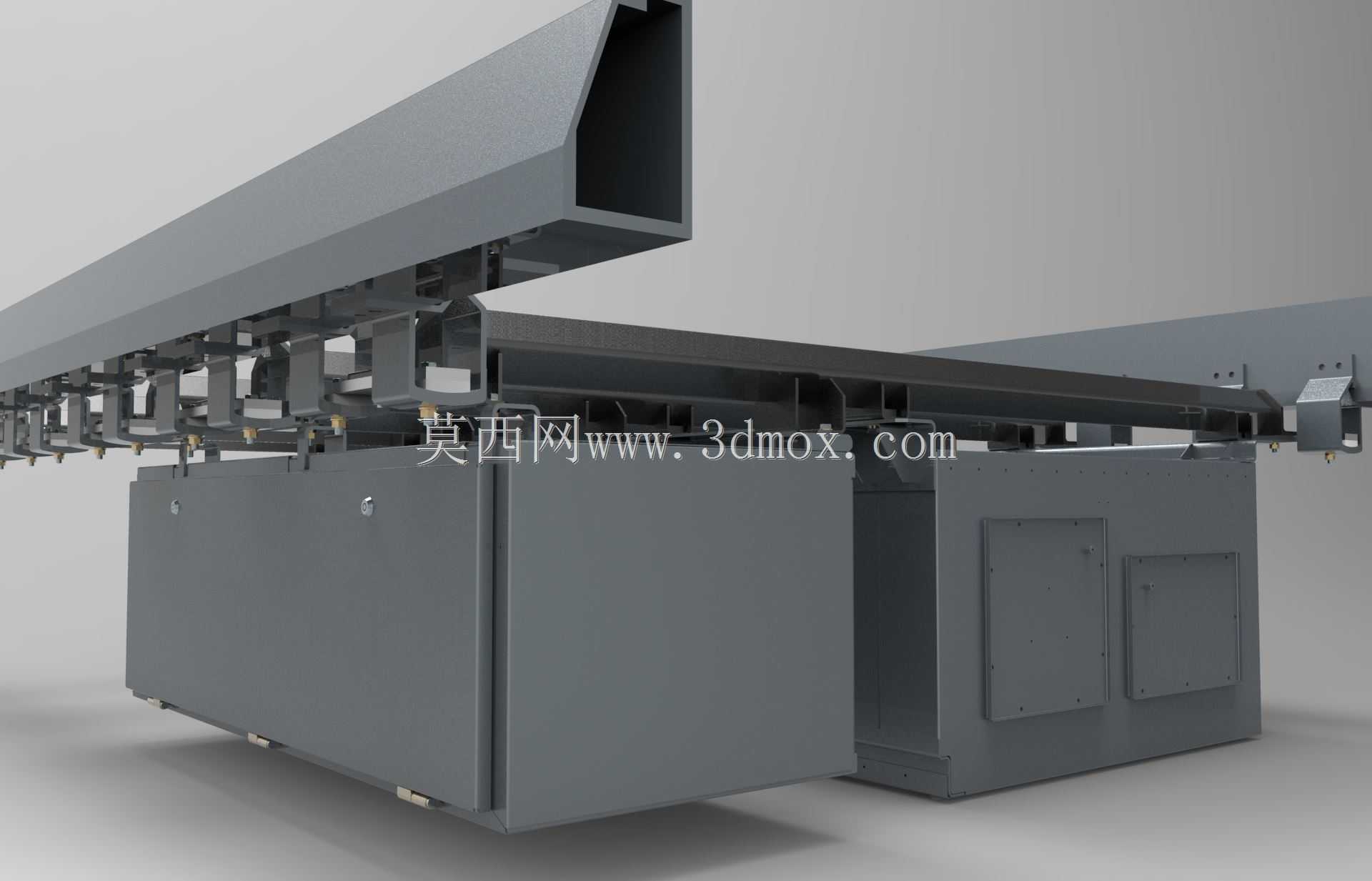

　　在重型工业生产线的设备配套改造场景中，这类结构支撑构件往往承担着核心设备与上部作业模块的连接承重作用，常见于大型加工设备的上部工装架设、长跨度作业工位的载荷传递环节，区别于常规厚重型焊接支撑件，该构件在设计阶段就把减重目标放在了核心优先级，通过拓扑优化的受力路径排布，在不降低整体承载刚度的前提下，将单套构件的重量控制在较低区间，整套支撑体系应用后可实现可观的总减重效果，对于降低设备整体运行负载、减少底座安装面的承压负荷有明显实际价值。从实际使用场景来看，这类支撑构件多安装在重型加工主机的顶部平台位置，上部需要承载长跨度的导向横梁、作业执行机构的移动轨道，作业过程中会承受移动载荷带来的交变弯矩、启停过程的冲击载荷，

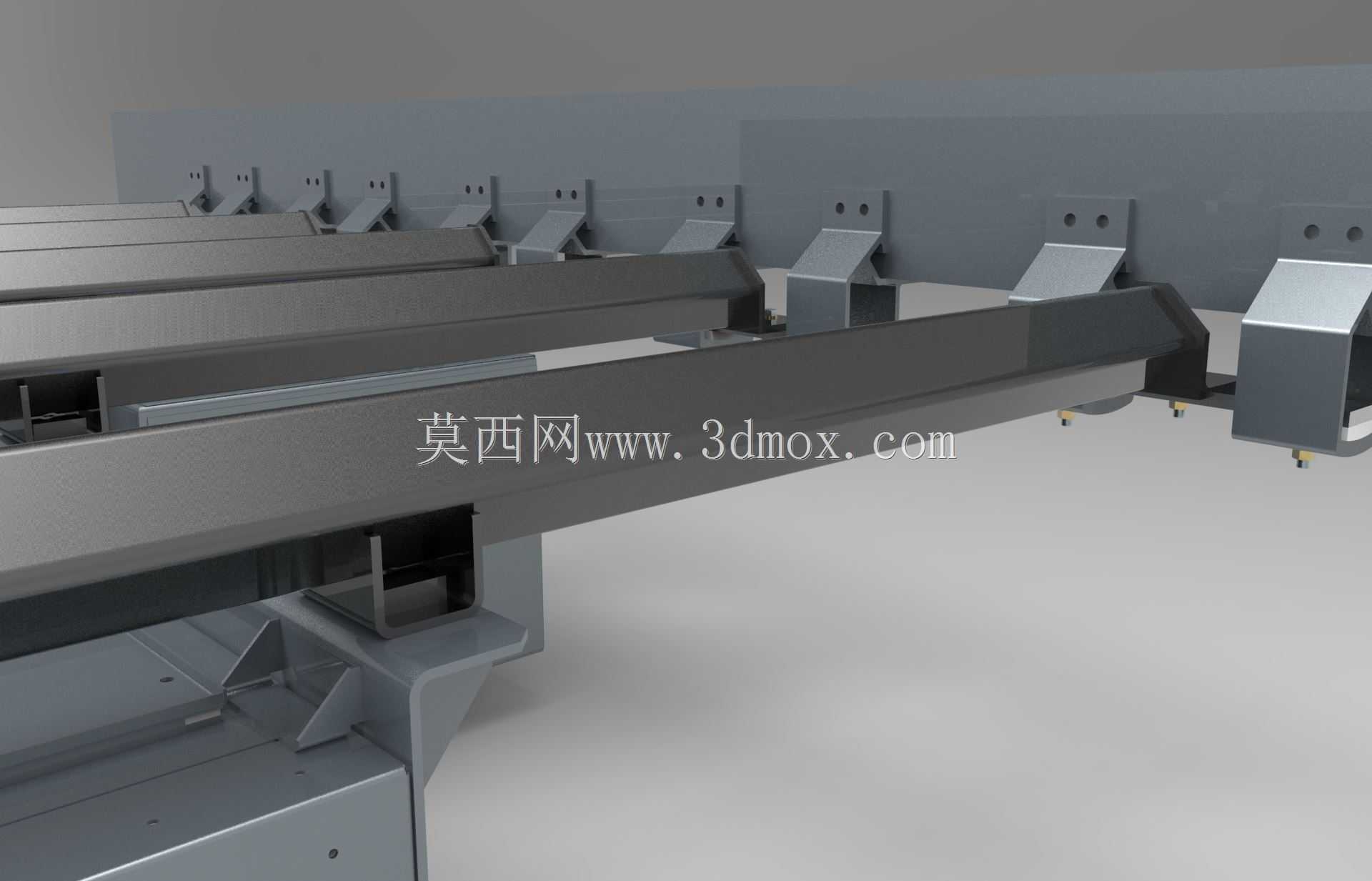

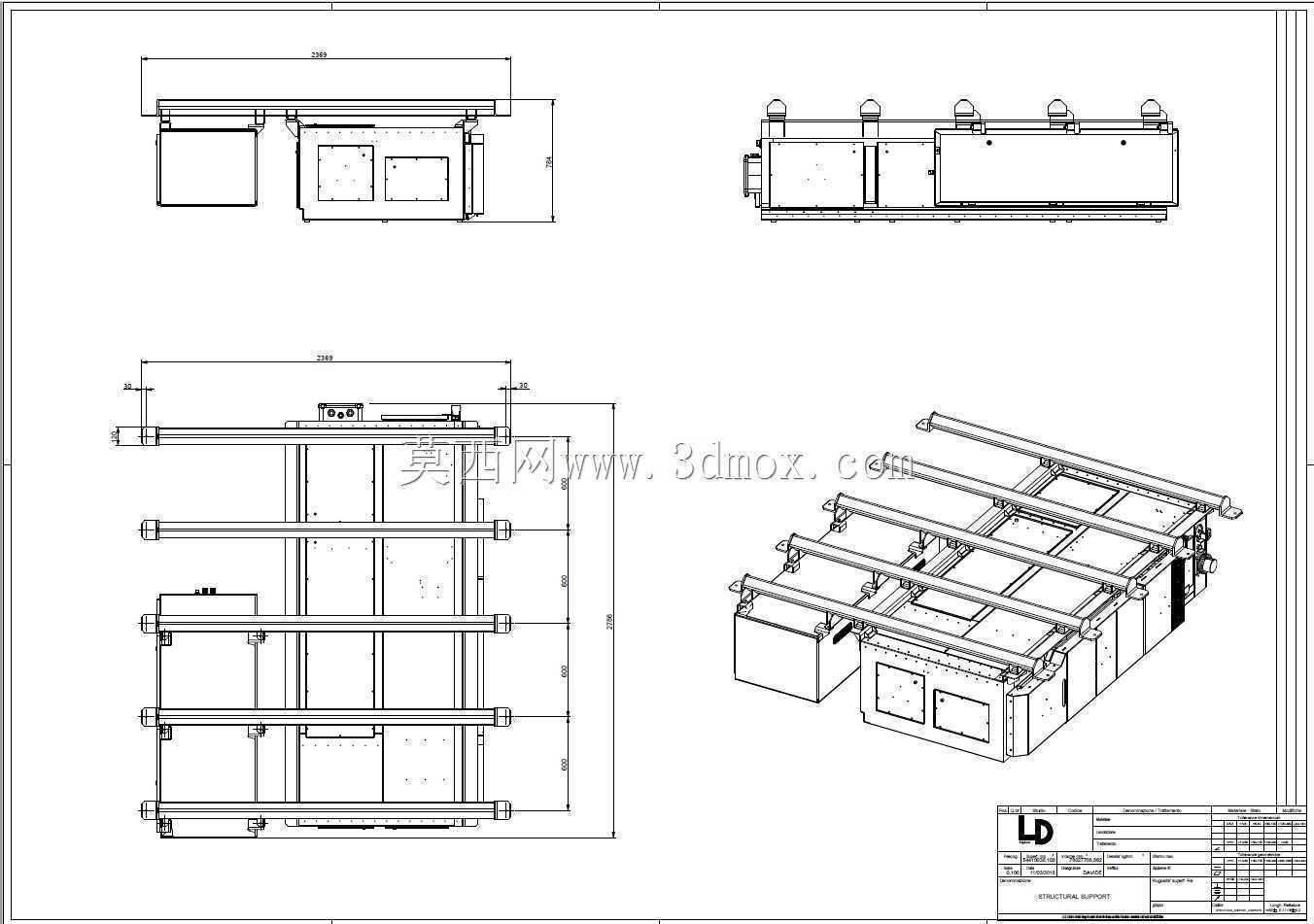

　　因此设计阶段没有采用传统的等厚度钢板焊接结构，而是通过受力仿真模拟，将非主要受力区域的材料做了挖空、减薄处理，在主受力路径上保留足够的截面惯性矩，同时在支撑点与设备底座的连接位置做了加强筋的局部补强，避免应力集中导致的连接部位变形。从安装边界来看，该支撑构件的下部连接点位完全匹配对应工业主机顶部的预装螺孔位置，不需要对原有设备的底座结构做二次打孔改造，安装时仅需要通过标准紧固件完成对位锁紧即可，上部的安装面预留了通用的T型槽安装位，可适配不同宽度的横梁导轨安装需求，不需要额外加工转接板，能够大幅缩短现场安装调试的周期。在功能特性上，该支撑构件除了承担基础的垂直承重作用外，还兼顾了上部移动机构的运行基准面功能，

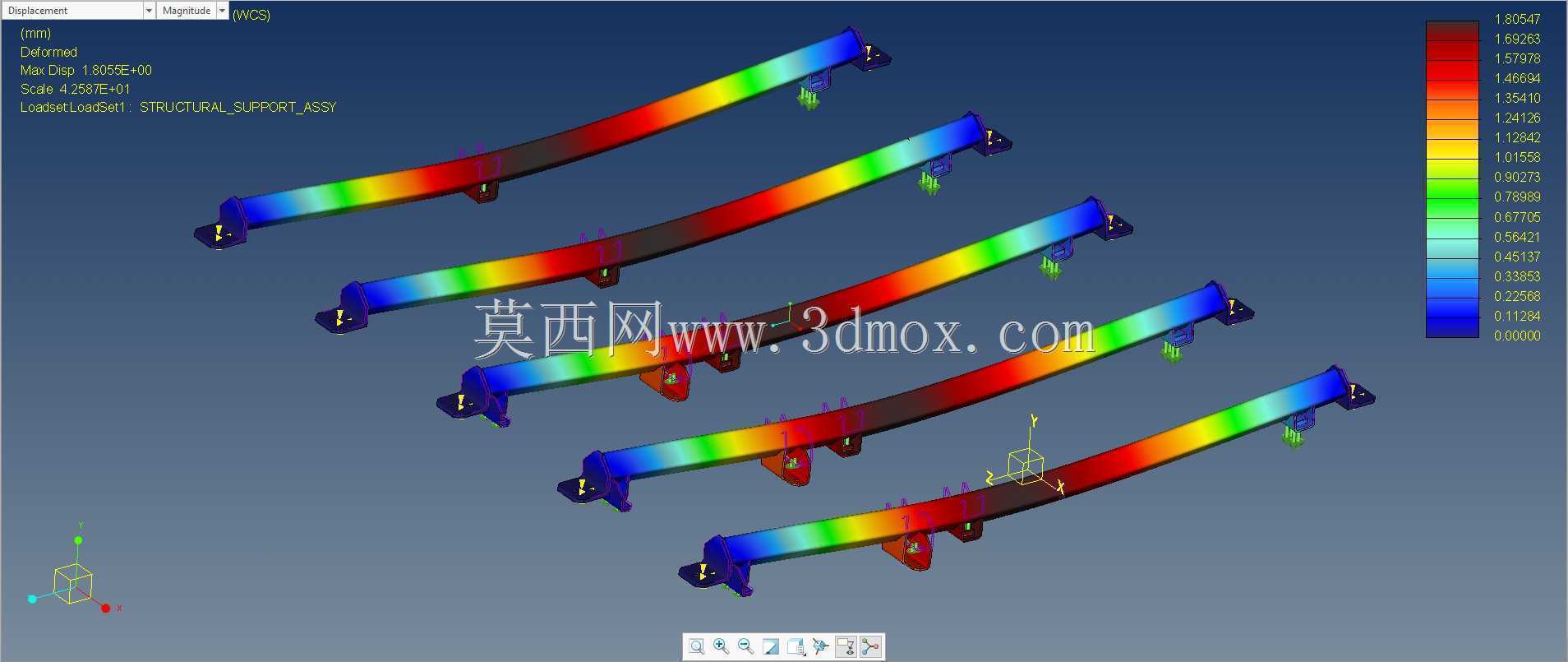

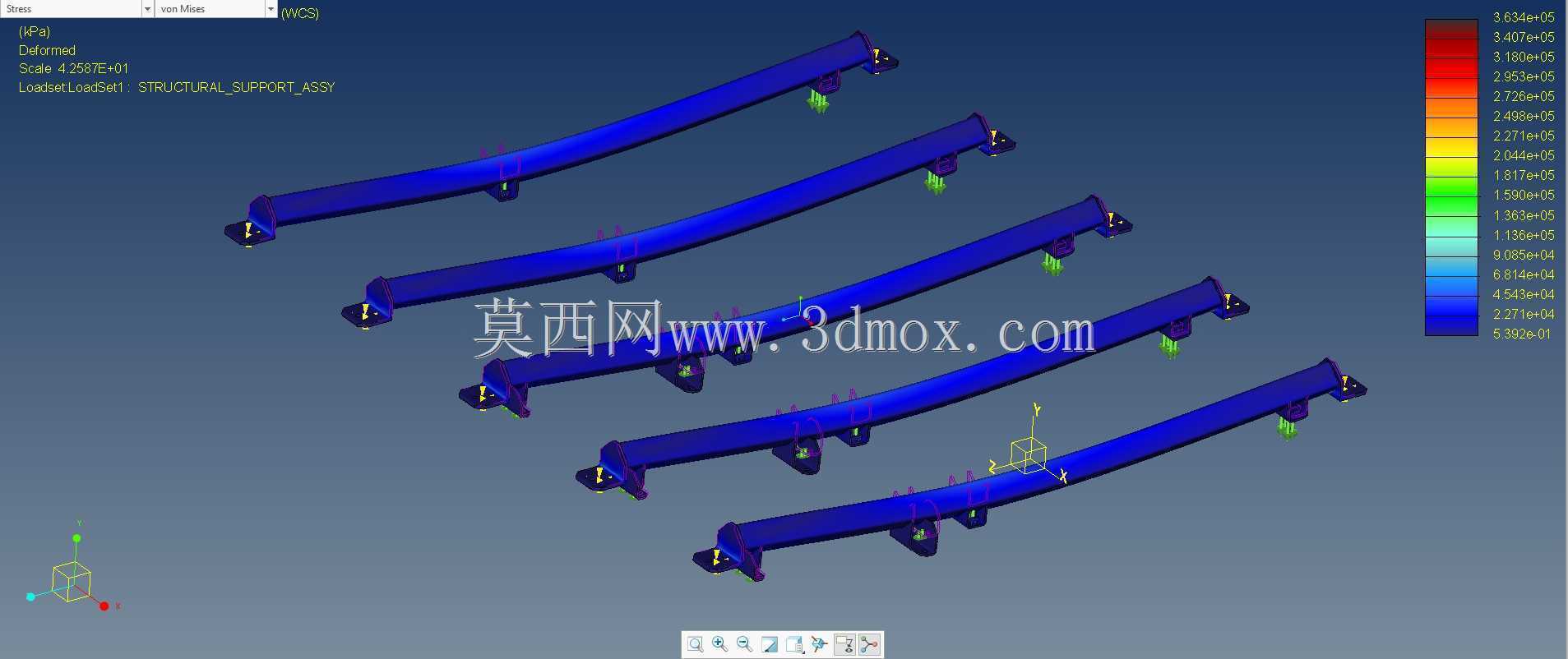

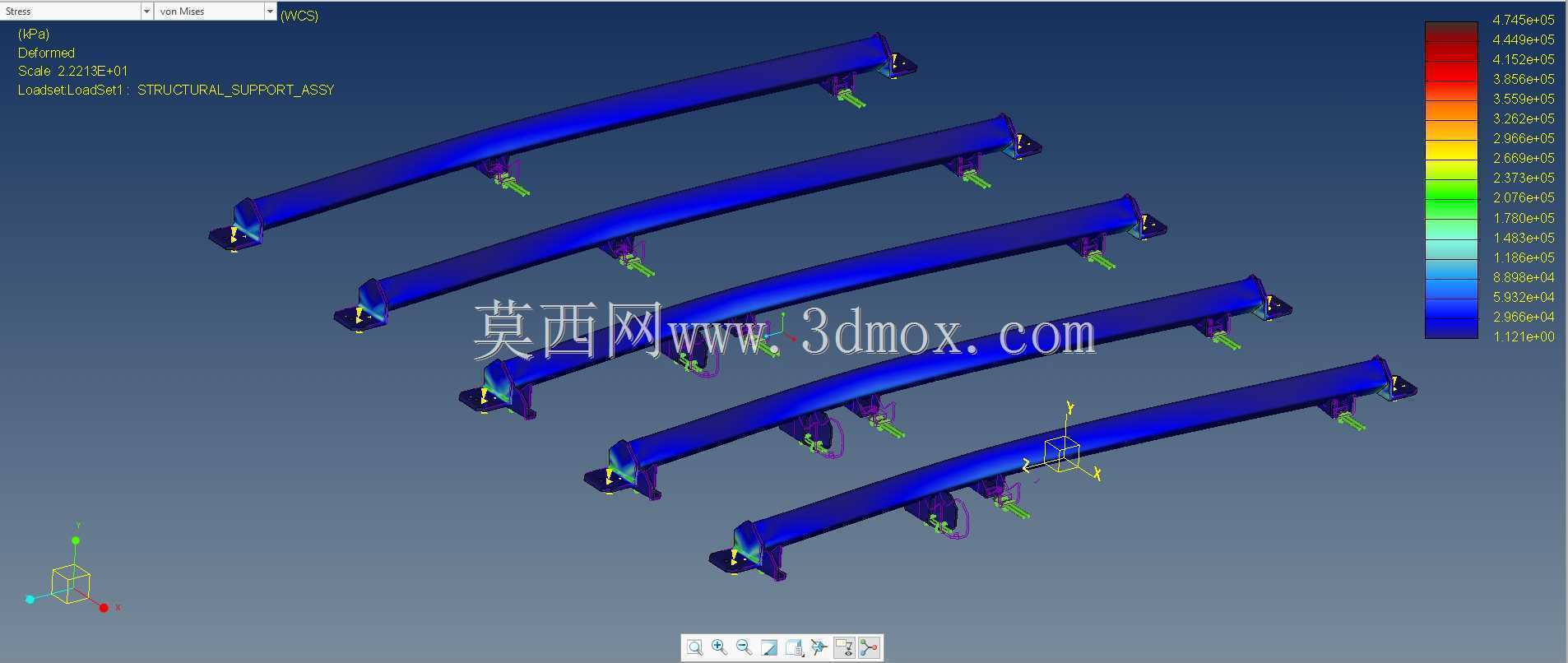

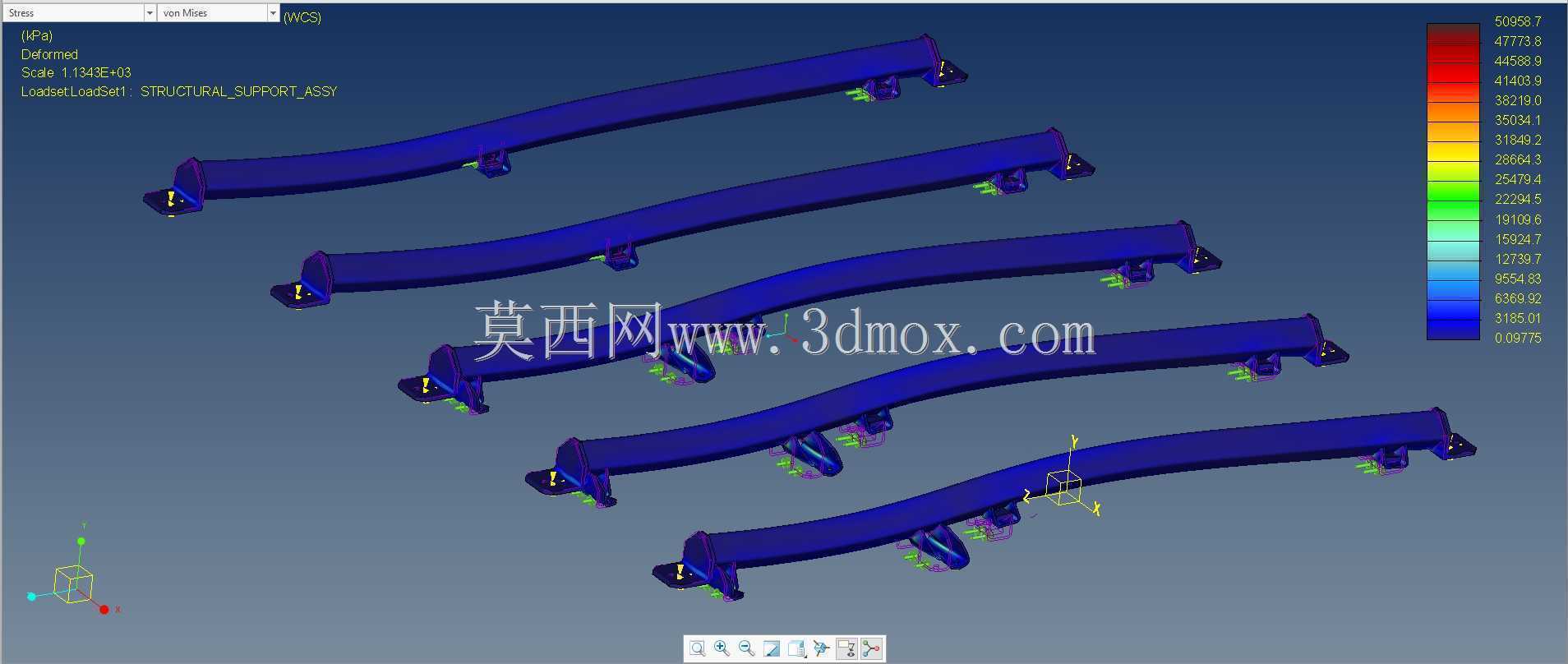

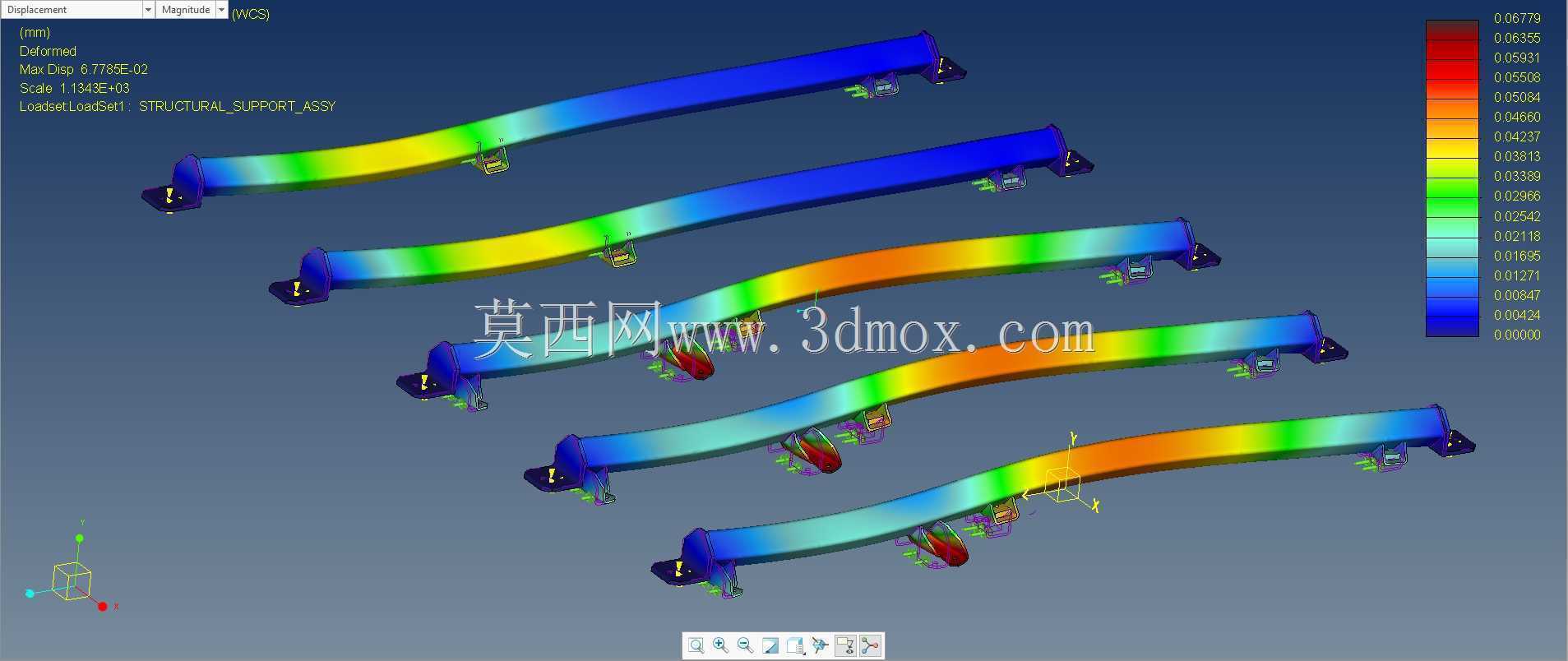

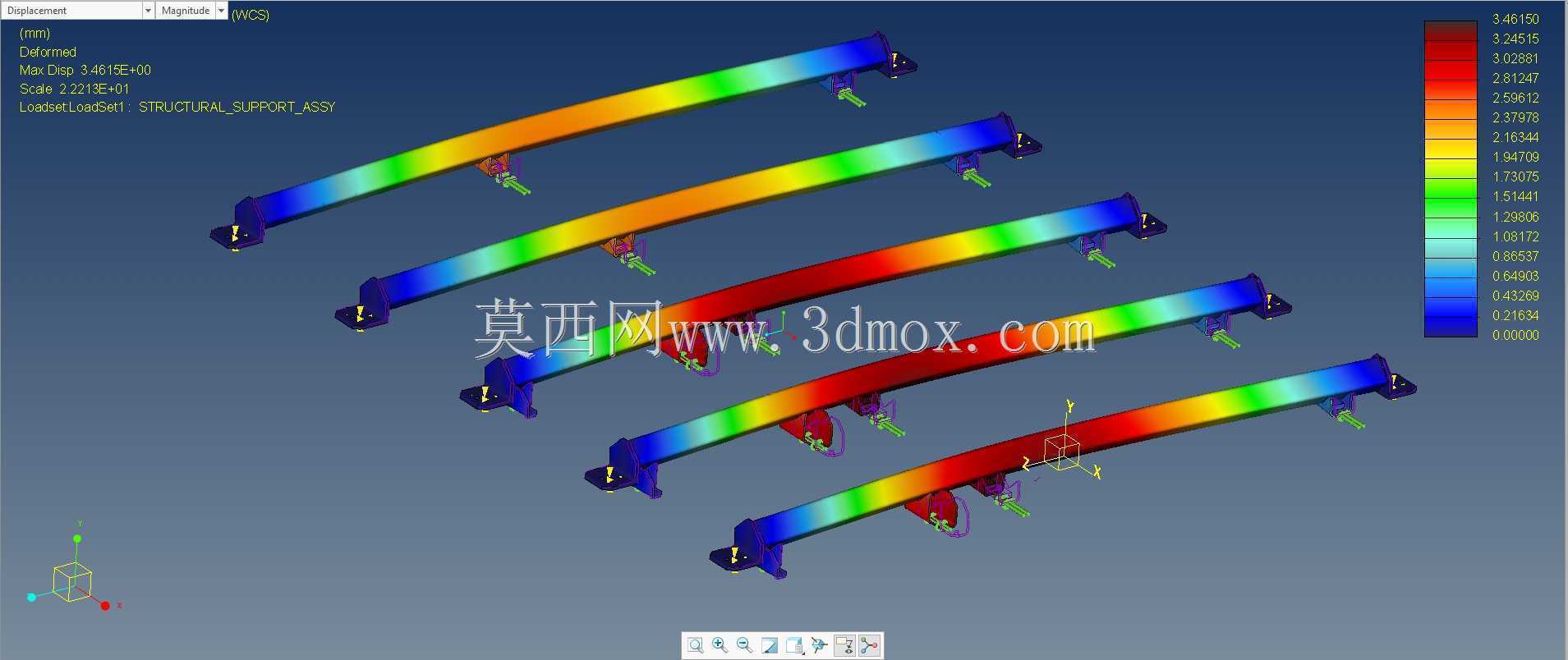

　　因此支撑面的平面度在设计时做了严格的形位公差约束，安装完成后整体平面度误差控制在工业设备安装的允许范围内，能够避免上部导轨安装后出现直线度超差，导致移动机构运行卡滞、磨损加剧的问题。设计过程中针对变形和应力做了多轮仿真校核，在额定载荷工况下，构件的最大变形量控制在许用挠度范围内，最大应力值远低于所选材料的屈服强度，长期承受交变载荷也不会出现塑性变形或者疲劳失效的问题，能够满足工业现场连续作业的可靠性要求。和传统的厚重型支撑结构相比，这种轻量化设计的支撑构件不仅在制造环节能够减少原材料的消耗，降低加工过程中的焊接、吊装成本，在后期设备维护、部件拆装的时候，也因为单部件重量更低，不需要动用大吨位的吊装设备，

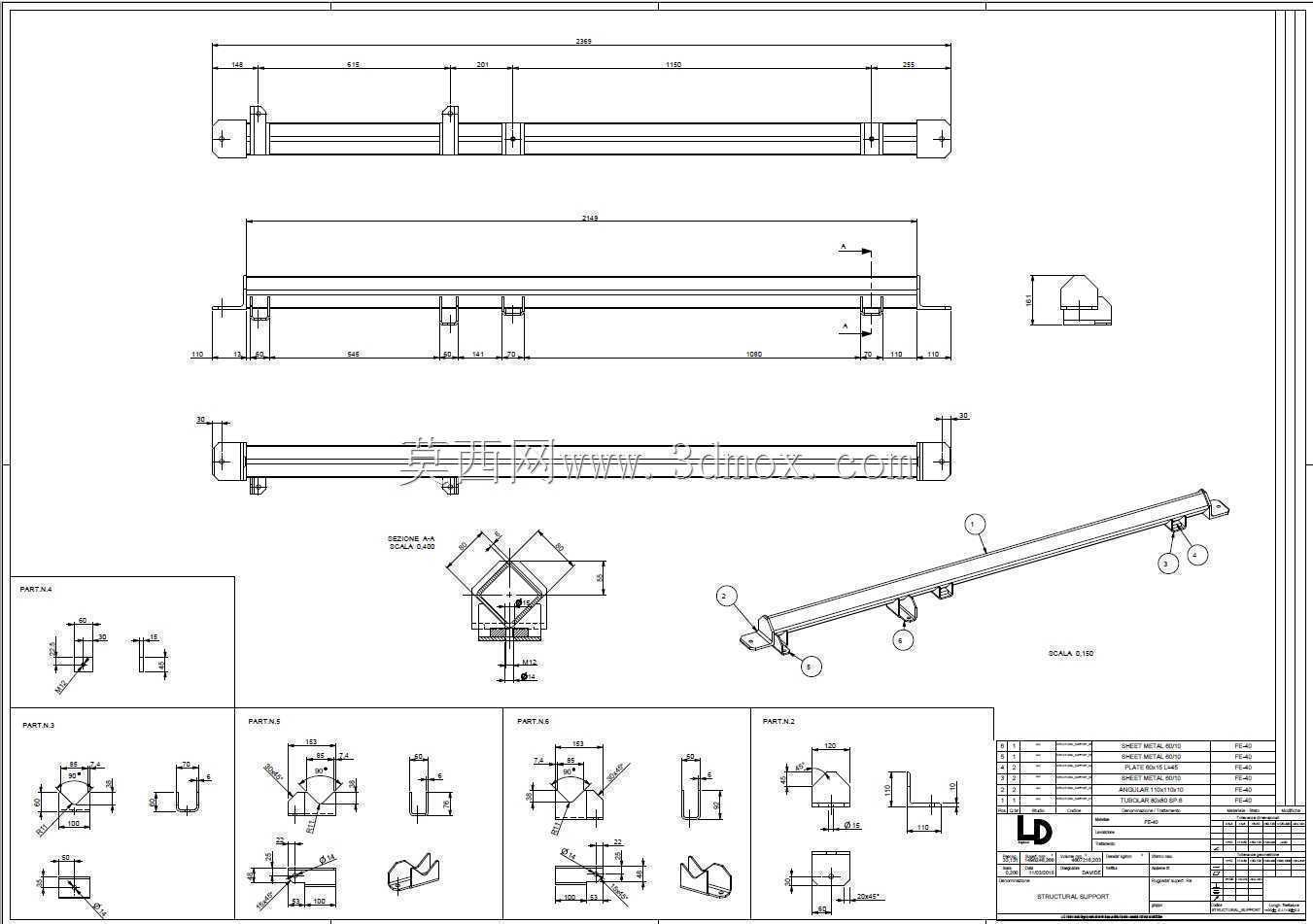

　　仅通过常规的车间起重工具就能完成拆装作业，大幅降低了后期运维的难度和成本。在结构细节处理上，构件的所有棱边都做了倒角处理，避免安装过程中出现锐边划伤的安全隐患，所有焊接位置都做了去应力处理，避免焊接残余应力在后期使用过程中释放，导致构件出现变形影响安装精度，表面做了工业级的防锈喷涂处理，能够适应车间内多粉尘、少量切削液飞溅的作业环境，长期使用不会出现锈蚀剥落的问题，延长构件的整体使用寿命。
