摩托车传动花键连接法兰结构设计

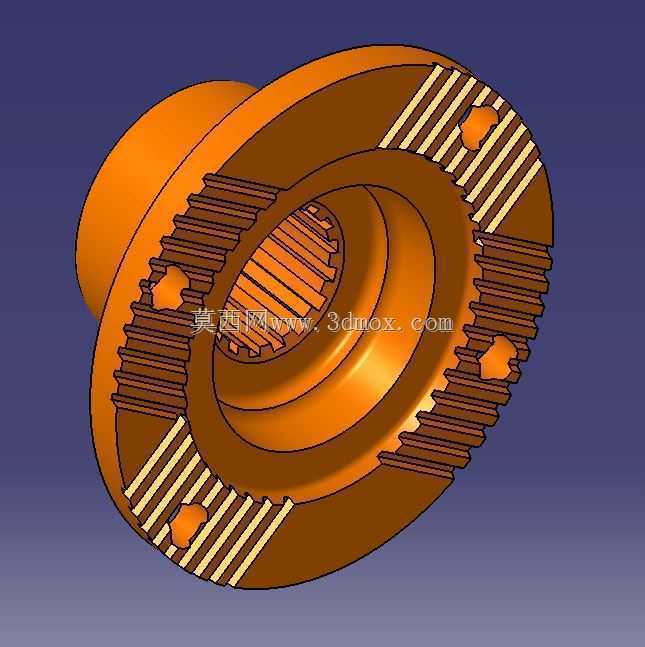

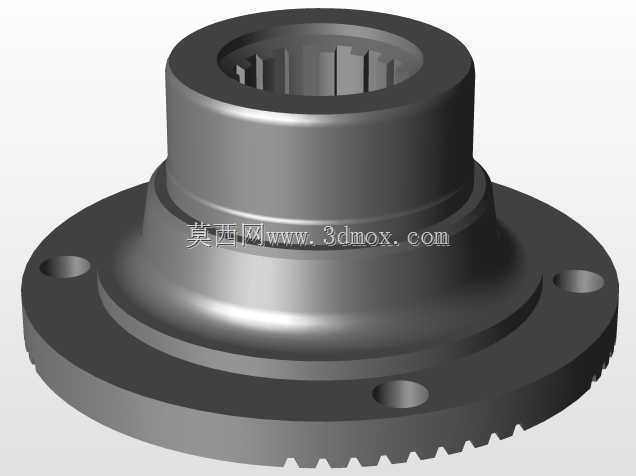

　　该零件属于摩托车动力传动系统的核心连接构件，主要承担动力输出端与从动轮系之间的扭矩传递、轴向定位功能，在整车传动链路中处于发动机输出轴与后轮传动毂的衔接位置，是跨骑式摩托车型传动系统中保障动力平稳传递的关键受力件。从实际装车场景来看，这类带内花键、外齿圈的法兰件，多用于中小排量跨骑车的后轮传动结合部，内花键直接与输出半轴的外花键啮合，外圆周的齿状结构与缓冲橡胶块、轮毂从动套配合，抵消动力传递过程中的冲击载荷，法兰盘面上的多个异形凸台是安装定位卡点，装配时嵌入轮毂对应的卡槽内，避免法兰与轮毂之间出现周向滑移。设计过程中首先要匹配对应车型半轴的花键参数，内花键的模数、齿数、压力角必须与半轴完全一致，齿侧间隙控制在0.02-0.

　　05mm区间，间隙过大会导致传动异响、花键磨损加快，间隙过小则会出现装配卡滞、低温下无法顺利安装的问题。法兰盘的轴向厚度需要匹配轮毂安装槽的深度，保证装配后法兰端面与轮毂端面的贴合度达到85%以上，避免局部受力过大导致法兰变形。外圆周的齿状结构并非传动啮合齿，而是与缓冲橡胶套配合的卡接齿，齿的高度、齿间间距需要匹配配套橡胶缓冲块的尺寸，保证缓冲块能够完全嵌入齿槽内，在急加速、急减速时通过橡胶的形变吸收冲击，避免刚性连接导致的零件断裂。法兰端面上的凸台结构做了圆弧过渡处理，避免应力集中，凸台的高度控制在3-5mm，既能够保证周向定位的可靠性，又不会因为凸台过高导致装配时与轮毂其他结构发生干涉。从安装边界来看，

　　该法兰的内孔台阶面是轴向定位基准，装配时台阶面紧贴半轴的轴肩位置，法兰大端的外圆直径需要小于轮毂安装腔的内径，预留1-1.5mm的装配间隙，避免车辆行驶过程中法兰外圆与轮毂腔壁发生摩擦。零件的材质通常选用40Cr调质处理，表面花键部位做高频淬火，硬度达到HRC45-50，保证花键齿面的耐磨性，法兰基体的硬度控制在HRC28-32，兼顾强度与韧性，能够承受传动过程中的冲击载荷。在建模过程中，花键的齿形绘制需要严格按照渐开线花键标准生成，不能采用简化的直线齿形，否则会导致3D打印或者机加工后的零件无法与半轴正常啮合，法兰盘上的减重槽结构是在保证结构强度的前提下，去除非受力区域的材料，降低零件的转动惯量，提升传动响应速度，

　　减重槽的边角都做了R2以上的圆角过渡，避免应力集中导致零件在交变载荷下出现裂纹。这类零件在实际维修替换场景中需求量较大，建模时需要严格核对原车零件的安装尺寸，包括内花键的大径、小径，法兰盘的安装孔位分布圆直径，凸台的周向位置角度，任何一个尺寸偏差都会导致零件无法正常装车。从受力角度分析，该零件主要承受扭转剪切力，花键齿根位置是应力集中区域，设计时齿根圆角不能小于R0.3，避免齿根断裂，法兰盘与轴套衔接的位置做了加厚处理，提升整体的抗扭强度，外圆周的卡接齿根部同样做了圆弧过渡，承受缓冲块传递的冲击力时不会出现断齿问题。
