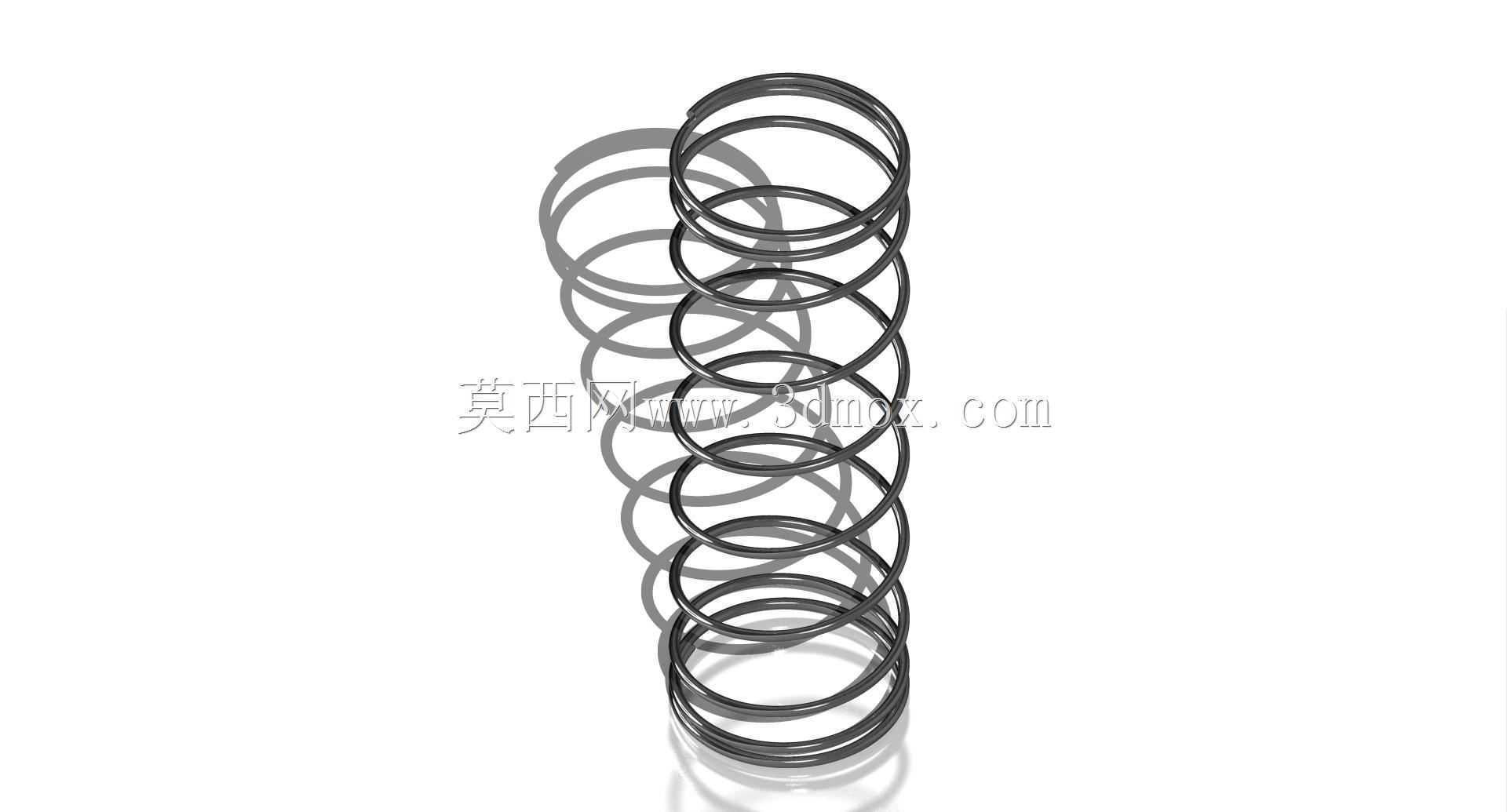

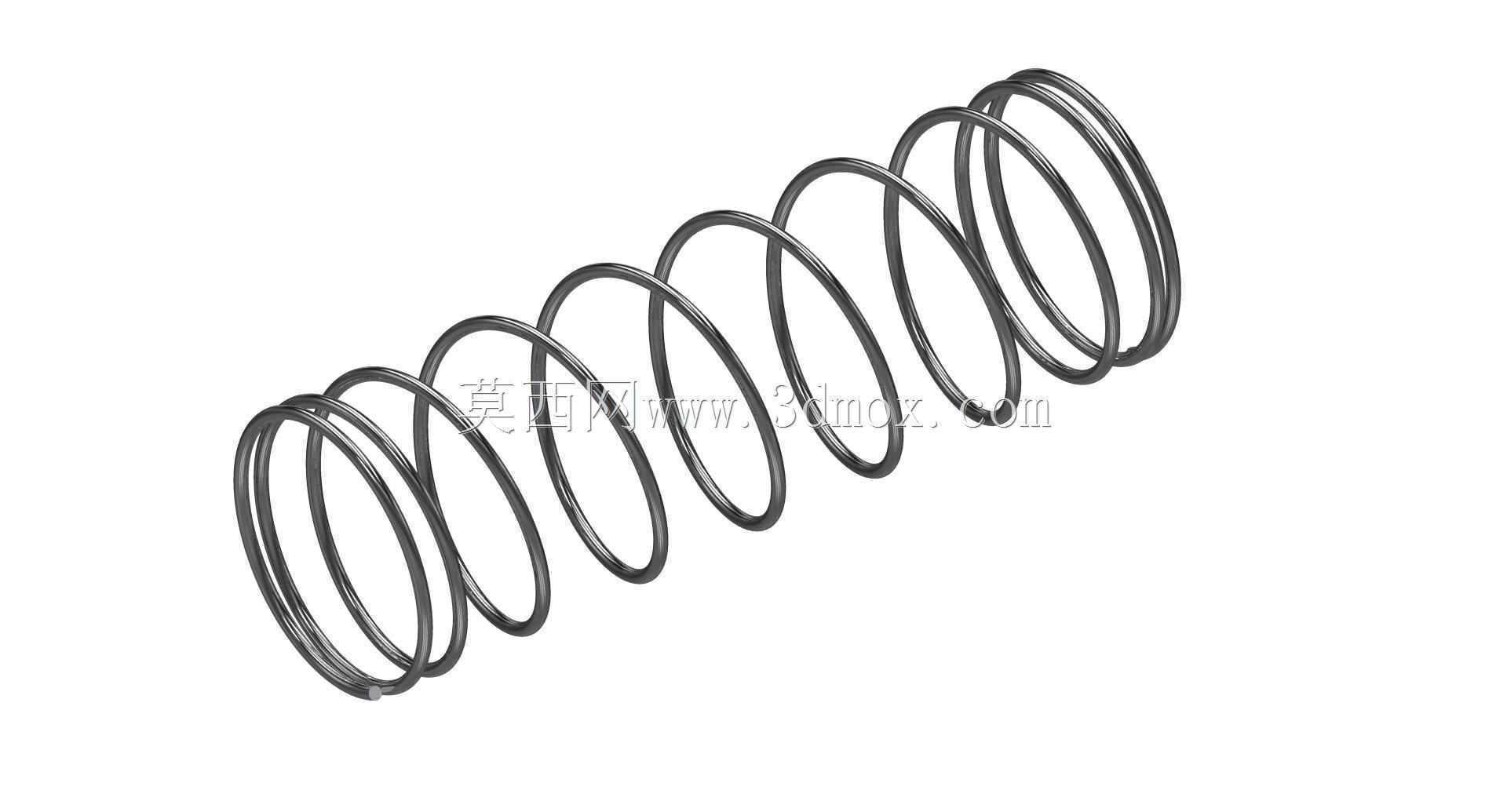

变节距圆柱螺旋压缩弹簧结构设计

　　在各类需要缓冲、储能、复位的机械结构中，变节距圆柱螺旋弹簧的应用场景十分广泛，和常规等节距弹簧不同，这类弹簧的圈距沿轴向呈渐变分布，在小载荷工况下，节距较大的圈组先发生弹性变形，提供较低的刚度满足小行程缓冲需求，当载荷逐步增大到阈值后，小节距圈组依次参与承载，整体刚度随之非线性提升，能够在有限安装空间内同时兼顾小载荷柔顺性与大载荷承载能力，避免等节距弹簧在冲击载荷下容易出现并圈冲击、刚度突变导致的结构失效问题。

　　从实际设备适配角度看，这类弹簧常被用在中小型冲压设备的卸料机构复位、自动化产线的工件缓冲挡停、小型内燃机气门配气机构、精密仪器的隔振支座等位置，以冲压卸料板的复位场景为例，冲压工序完成后卸料板需要先以较小的力推动工件脱离凸模，避免工件表面被刮伤，当卸料板后退到接近安装基准面时，需要弹簧提供更大的支撑力抵消板件余料的卡滞阻力，变节距的刚度渐变特性刚好匹配这一载荷变化曲线，不需要额外增加阻尼或多级弹簧组合结构，就能简化整体安装结构，减少零件数量。

　　设计这类弹簧时，首先要明确安装边界的约束条件：弹簧的外径需要适配安装孔的内径公差，通常单边预留0.5-1mm的间隙，避免弹簧受压弯曲时与孔壁发生摩擦卡滞，内径则要保证穿过的导向杆与弹簧内圈单边留有0.3-0.8mm的间隙，防止弹簧工作时出现偏磨；两端的支撑圈需要做并圈磨平处理，磨平长度不小于3/4圈，端面粗糙度控制在Ra6.3以内，保证弹簧受压时两端支撑面与安装基准完全贴合，避免出现侧向分力导致弹簧歪斜失效。

　　节距的渐变设计是整个结构的核心，需要结合实际载荷行程曲线做匹配：靠近两端支撑圈的2-3圈采用小节距设计，这部分圈组在大载荷下才会逐步并圈，承担主要的承载功能，中间段的圈组采用渐变增大的节距，在小载荷下率先变形，提供初始阶段的低刚度特性，设计时需要验算每一圈的应力分布，避免最大应力出现在节距突变的位置，防止长期循环载荷下出现疲劳断裂；弹簧的钢丝直径选择需要结合最大工作载荷与材料许用应力计算，常用的65Mn或60Si2Mn材料在常温工况下，许用切应力控制在400-500MPa区间，同时需要验算弹簧的压并高度，保证最大工作行程下弹簧不会出现完全并圈的情况，预留10%-15%的压缩余量，避免长期压并导致的永久塑性变形。

　　从安装维护的角度看，这类弹簧不需要额外的定位附件，依靠两端磨平的支撑面即可完成定位，在有导向杆或安装孔的工况下，工作循环次数可以达到百万次级，日常维护只需要定期检查弹簧表面是否出现裂纹、锈蚀、端圈磨损的情况，不需要额外加注润滑脂，在粉尘较多的工况下，可以在弹簧外侧加装防尘护套，避免硬质颗粒进入圈缝导致弹簧卡滞或表面划伤。和等节距弹簧、橡胶缓冲垫相比，变节距弹簧的刚度曲线更贴合多数机械结构的载荷变化需求，在相同安装尺寸下能够覆盖更宽的载荷区间，同时金属弹簧的耐温范围更广，在-40℃到120℃的工况下都能稳定工作，不会像橡胶元件一样出现低温硬化、高温老化的问题，适合在户外设备、工业生产设备这类工况波动较大的场景下使用。
