康明斯30L排量IS9003柴油动力装置

　　在重型商用车、大型工程机械、矿用设备以及固定式发电机组的动力配套场景中，大排量柴油动力单元始终是核心的动力输出载体，本次呈现的30L排量直列六缸柴油动力装置，正是面向高负荷持续作业工况开发的重型动力产品。从实际落地的应用场景来看，这类大排量柴油机既可以匹配总质量百吨级以上的矿用自卸车、重型牵引车头，满足长距离重载爬坡、非铺装路面持续大扭矩输出的需求，也可以作为大型履带挖掘机、装载机、推土机等工程机械设备的核心动力源，应对施工场景中频繁的负载波动、长时间怠速待命以及极端环境下的稳定运行要求，同时还能配套固定式柴油发电机组，为偏远矿区、应急保障场景提供稳定的电力输出，适配的作业场景覆盖了重载运输、工程施工、应急供电等多个对动力可靠性要求极高的领域。

　　从设备的实际用途出发，该动力单元的核心作用是将柴油燃烧产生的热能通过曲柄连杆机构转化为稳定的旋转机械能，通过后端的飞轮接口向外输出扭矩与功率，匹配不同的传动系统即可驱动车辆行驶、带动液压泵工作或是驱动发电机转子运转。不同于小排量乘用车柴油机，这类30L级别的大排量机型设计时优先考虑的是全负荷工况下的耐久性，而非瞬时的响应速度，因此在结构设计上做了大量针对性强化。

　　从产品功能特性来看，该机型采用直列六缸的经典布局，从根源上平衡了一阶、二阶往复惯性力，相比V型布局机型，直列结构的缸体加工工艺性更好，后期维护时的附件可达性更高，适合野外作业场景下的快速检修。进气系统配备了废气涡轮增压器，通过发动机排出的废气驱动涡轮压缩进气，大幅提升气缸的充气效率，在同等排量下可以输出更高的功率与扭矩，同时中冷结构的预留设计可以降低压缩后进气的温度，进一步提升燃烧效率、降低排气温度，减少高负荷下的热负荷累积。燃油系统采用高压共轨结构的设计预留，可实现高压燃油的精准喷射控制，根据不同的负载工况调整喷油提前角与喷油量，兼顾动力输出与燃油经济性，同时满足严苛的排放要求。润滑系统采用压力润滑与飞溅润滑结合的方式，对曲轴主轴颈、连杆轴颈、凸轮轴轴颈等高速摩擦副进行持续的压力供油润滑，同时在活塞、缸壁等位置通过飞溅润滑油实现润滑与冷却，机油冷却器的集成设计可以在持续高负荷运转时将机油温度控制在合理区间，避免机油高温变质导致的润滑失效。冷却系统采用闭式强制循环水冷结构，缸体与缸盖内设计了环绕燃烧室、排气道的冷却水腔，通过水泵驱动冷却液循环，带走燃烧产生的多余热量，配合大尺寸散热器与硅油离合器风扇，可以在环境温度四十摄氏度以上的工况下依然将发动机工作温度维持在最优区间，避免过热开锅。

　　从设计思路层面拆解，该机型的开发始终围绕重载工况下的可靠性优先原则，缸体采用高强度合金铸铁铸造，主轴承盖采用横向螺栓与纵向螺栓结合的紧固方式，相比普通的两螺栓主轴承盖，大幅提升了曲轴支撑的刚度，可承受大扭矩输出时的曲轴交变载荷，减少缸体变形的风险。缸盖采用每缸四气门的结构设计，两个进气门两个排气门的布局可以提升进排气的流通面积，降低泵气损失，同时喷油器可以垂直布置在燃烧室中心位置，让燃油喷射后在燃烧室内的分布更均匀，提升燃烧效率，减少积碳的产生。活塞采用钢顶铝裙的组合式结构，钢制活塞顶可以承受更高的燃烧压力与温度，铝合金裙部则具备更好的导向性能与轻量化优势，活塞内部设计有冷却油腔，通过机油喷嘴喷射的机油带走活塞顶部的热量，避免活塞顶部过热烧蚀。曲轴采用全纤维锻造工艺制造，轴颈表面经过高频淬火处理，具备极高的强度与耐磨性，平衡块经过精准动平衡校准，在高转速运转时依然可以保持极低的振动水平。前端轮系采用多楔带驱动水泵、发电机、空调压缩机等附件，自动张紧轮的设计可以长期保持皮带的张紧力，减少皮带打滑、异响的问题，降低后期维护的频率。油底壳采用深冲钢板制造，内部设置有挡油板，在车辆大角度爬坡、倾斜作业时，可以避免机油泵吸空导致的润滑失效，适配工程机械作业时的大角度倾斜工况。

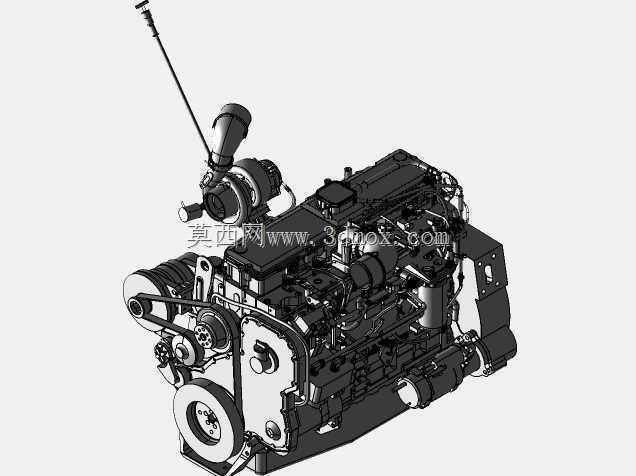

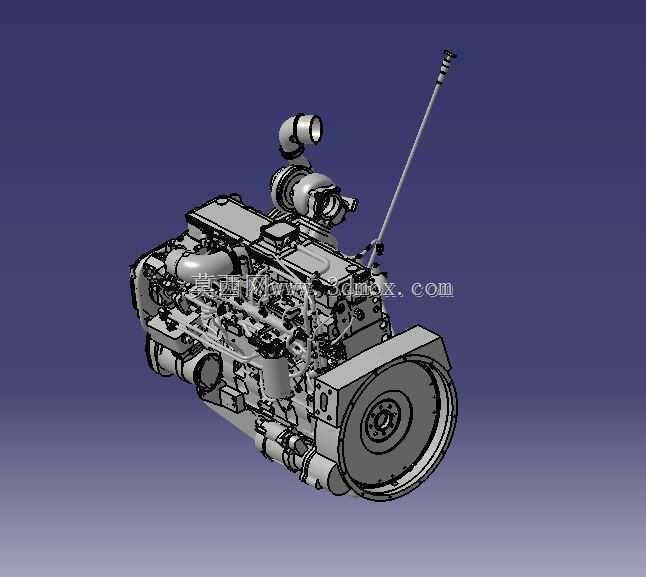

　　从外形尺寸与安装边界来看，该机型作为直列六缸大排量柴油机，整体长度控制在适配重型车发动机舱的范围内，宽度与高度尺寸充分考虑了整车布置的需求，前端的风扇、发电机等附件的安装位置预留了足够的间隙，避免与车架、散热器等周边部件发生干涉。后端的飞轮壳采用标准的SAE接口尺寸，可以匹配不同规格的离合器、液力变矩器或是发电机连接法兰，具备极强的配套通用性。发动机两侧的安装支脚位置经过优化，采用橡胶减震垫与车架连接的设计，可以过滤发动机运转时产生的振动，避免振动传递到车架与驾驶室，提升驾乘的舒适性，同时安装支脚的位置具备足够的强度，可承受车辆颠簸时的冲击载荷。进气口、排气口、燃油进出口、冷却液进出口等外接接口的位置都做了标准化设计，方便配套时的管路连接，减少管路弯折的风险，提升管路的使用寿命。需要注意的是，这类大排量发动机的自重较大，在整车布置时需要充分考虑车架的承载能力，同时预留足够的维护空间，方便后期更换机油滤清器、燃油滤清器、空气滤芯等易损件，在三维建模过程中，所有的安装接口、外部轮廓尺寸都严格按照实际产品的尺寸参数构建，可直接用于整车布置模拟、维修教学演示、动力系统匹配计算等场景，为相关的设计工作提供精准的三维数模支撑。
