康明斯3.0L排量IB400柴油发动机结构

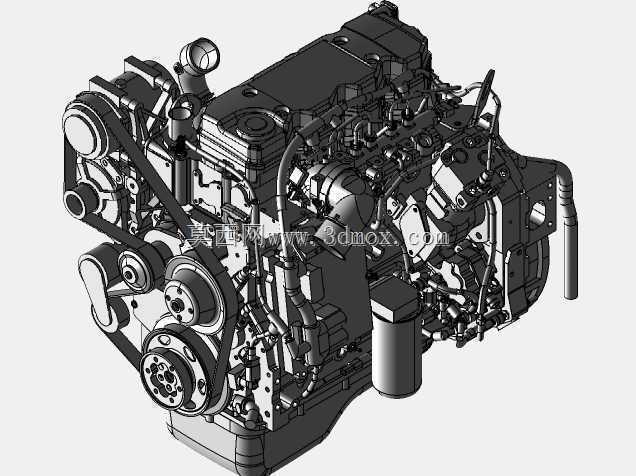

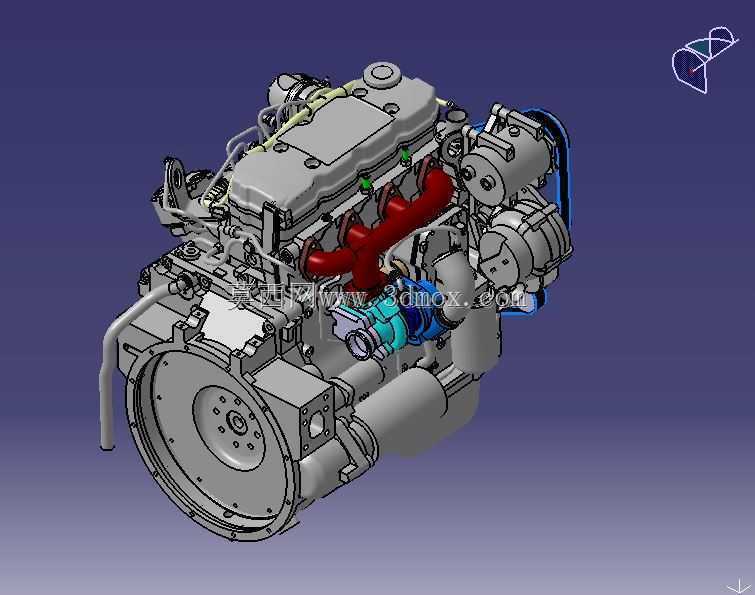

　　这款直列四缸柴油动力单元，主要面向轻卡、轻型客车、非道路小型工程机械这类对低速扭矩输出有硬性要求的场景，3.0L的排量设定刚好卡在轻柴动力的黄金区间，既不会因为排量过小导致高负载下扭矩储备不足，也不会因为排量过大带来不必要的油耗与整备压力。从结构布局来看，该机型采用了商用车柴油机经典的直列四缸排布，进排气侧分置缸体两侧，排气侧采用集成式歧管设计，图中红色的排气歧管直接与缸盖排气道对接，减少了外接管路的密封点，同时能利用排气热量加快冷机状态下的升温速度，降低冷启动磨损。进气侧配套了增压中冷相关的外围附件，从模型上可以看到进气端的节气门、增压管路接口以及对应的传感器安装位，这类设计是当前国六阶段轻柴机型的标准配置，能够在保证动力输出的同时控制排放污染物的生成。

　　从安装边界来看，该机型的飞轮壳采用了商用车通用的安装接口尺寸，能够匹配主流的手动变速器、AMT变速器以及部分专用设备的动力输入法兰，前端轮系的布局预留了发电机、空调压缩机、转向助力泵、水泵的安装位，所有附件的安装凸台都集成在缸体前端的铸造面上，不需要额外加装过渡支架，减少了整机的装配零件数量。油底壳采用了深冲压的钢结构设计，底部带有放油螺塞的安装位，同时预留了机油液位传感器的接口，能够适配不同倾斜角度的安装场景，避免车辆爬坡或者设备倾斜作业时机油泵吸空。缸盖部分采用了整体式铝合金铸造？不对，从模型的壁厚和加强筋布局来看，该机型缸盖应该是铸铁材质，毕竟柴油机的爆发压力更高，铸铁缸盖的抗热变形能力更适合高负载工况，每缸四气门的配气结构，进排气门呈夹角布置，能够优化燃烧室的进气涡流，让柴油和空气的混合更充分，提升燃烧效率。

　　从设计思路上，这款机型在开发时就兼顾了车用与非道路设备的通用性，缸体侧面预留了多个发动机悬置的安装凸台，不同的主机厂可以根据自身的车架结构、设备机架结构选择对应的安装点，不需要对缸体进行二次加工。前端的正时系统采用了齿轮传动+皮带传动的组合，正时齿轮室布置在缸体前端，驱动凸轮轴、高压油泵这类需要精确配气相位的部件，而前端的附件轮系采用多楔带传动，降低传动噪音的同时方便后期维护更换。燃油系统采用高压共轨结构，高压油轨布置在缸盖进气侧，通过高压油管连接每个气缸的喷油器，能够精确控制每个循环的喷油量和喷油正时，这也是当前柴油机满足排放法规的核心结构。

　　在实际使用场景中，这款动力单元的额定转速区间在2600-3200转，最大扭矩输出区间覆盖1200-2200转，刚好匹配城市物流轻卡的常用行驶转速，车辆在起步、爬坡、超车时不需要频繁降档，能够降低驾驶员的操作强度。对于非道路设备比如小型装载机、滑移装载机、发电机组来说，这个扭矩区间也能满足设备在低转速下的大负载作业需求，不需要额外加装减速机构来放大扭矩。冷却系统采用了分体式的水泵设计，水泵安装在缸体前端，由前端轮系驱动，冷却液从缸体下部进入，流经缸套周围的水套、缸盖水套后，从缸盖前端的节温器座流出，根据工作温度选择走小循环或者大循环，保证发动机始终在最佳工作温度区间运行。润滑系统采用了转子式机油泵，安装在缸体下部的油底壳内，由曲轴前端直接驱动，能够在发动机启动的瞬间建立机油压力，减少冷启动阶段的干摩擦。

　　从外形尺寸来看，该机型的整机长度控制在700mm左右，宽度在600mm左右，高度在750mm左右，这个尺寸能够轻松塞进轻卡的驾驶室下方发动机舱，不需要对车架进行大幅改造，对于轻型客车来说，也能布置在车头的发动机舱内，不会占用过多的乘员舱空间。整机的外接接口都做了标准化设计，包括进气管接口、排气管接口、冷却系统进出水口、燃油进出油口、电路接插件接口，都采用了行业通用的尺寸标准，主机厂在配套时不需要重新开发对接的管路和线路，能够缩短整车的开发周期。另外，该机型的维护点都布置在发动机的易接近侧，机油滤清器、燃油滤清器、机油加注口、机油尺都布置在发动机的左侧或者前端，打开发动机舱盖就能直接操作，日常保养不需要举升车辆，降低了后期的维护成本。
