商用车驱动桥轮毂带制动总成结构

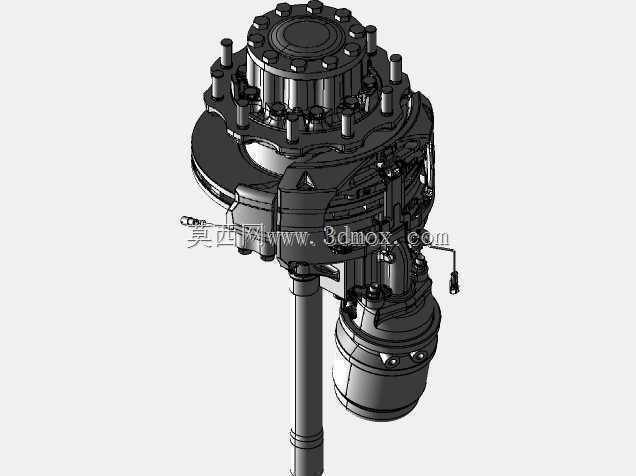

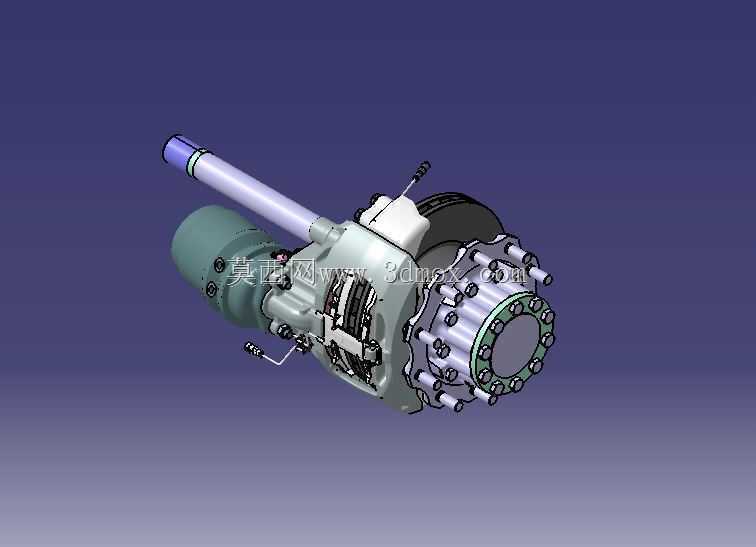

　　这套轮端集成结构主要面向重型商用车的驱动桥配置，日常跑干线物流的重卡、工程自卸车、长途客车的驱动轮位置都能见到同构型部件的应用，它承担着把半轴传递来的扭矩最终传导到轮辋、同时承载整车轴荷、提供行车制动能力的核心作用，是商用车底盘行走系统里安全等级最高的部件之一。从结构布局来看，这套轮端把轮毂轴承单元、盘式制动卡钳、制动盘、轮毂轴管、轮边连接法兰做了高度集成，区别于早年的鼓式制动轮端，盘式结构的散热效率更高，长下坡路段连续制动的热衰退风险更低，更符合当前商用车安全法规的升级要求。设计过程中首先要敲定的是安装边界，轮边连接法兰采用10孔均布的螺栓布局，适配主流重卡的22.5英寸轮辋规格，螺栓孔的位置度公差控制在0.1mm以内，

　　避免装车后轮辋跳动量过大引发的轮胎异常磨损、高速行驶抖动问题。轮毂本体采用球墨铸铁铸造后精加工，轴承安装位的圆柱度公差要求达到IT6级，配对的圆锥滚子轴承采用预紧调整结构，既保证轮端转动的灵活性，又能承受满载工况下的径向冲击与轴向窜动，轴承的密封结构采用双唇口橡胶油封搭配防尘挡圈，能阻挡泥水、沙尘进入轴承腔，延长轮端的维护周期，目前主流长保养轮端的维护间隔已经能做到10万公里以上，这套结构的密封设计完全能满足该要求。制动卡钳采用浮动钳结构，相比固定钳结构体积更小、重量更轻，卡钳的安装支架直接固定在桥壳端的法兰面上，制动盘采用通风式结构，内部有径向布置的散热筋，车辆行驶时气流顺着散热筋穿过制动盘内部，能快速带走制动摩擦产生的热量，

　　避免制动盘温度过高引发的摩擦片烧蚀、制动效能下降问题。半轴的安装采用花键配合结构，半轴插入轮毂中心的花键孔后通过端面螺栓锁紧，扭矩通过花键齿面传递到轮毂，再通过轮毂螺栓传递到轮辋带动车轮转动，花键采用渐开线齿形，齿面做淬火处理，硬度达到HRC55-60，能承受大扭矩输出时的齿面接触应力，避免长期使用后的花键磨损松旷。实际选型匹配时，要注意这套轮端的轴管直径与桥壳的焊接匹配尺寸，轴管与桥壳采用过盈配合后环焊固定，过盈量控制在0.08-0.12mm，既保证连接强度，又避免过盈量过大导致轴管变形影响轴承安装精度。轮端的转动间隙调整是装配环节的核心要点，调整螺母拧紧后要回退1/6-1/4圈，保证轴承的预紧力处于合理区间，

　　预紧力过大会导致轴承运转时温升过快、提前烧蚀，预紧力过小则会导致轮端窜动、轮胎偏磨。另外这套结构的制动气室安装位采用标准化接口，适配主流的膜片式制动气室，不用额外做转接支架，能降低整车厂的装配复杂度。从实际使用场景来看，这套轮端结构既适配公路运输的标载牵引车，也能适配工程场景的自卸车，只需要根据轴荷等级调整轴承的规格与螺栓的强度等级即可，平台化的设计思路能减少零部件的种类，降低生产与售后的备件成本。设计时还考虑了摩擦片的更换便利性，卡钳上预留了摩擦片拆装的缺口，不用拆卸整个卡钳就能完成摩擦片的更换，能大幅降低后期维护的工时成本。制动盘的安装采用定心止口结构，止口与轮毂的配合间隙控制在0.02-0.05mm，保证制动盘的跳动量在0.05mm以内，避免制动时出现方向盘抖动、制动踏板弹脚的问题。轮毂上的轮胎螺栓采用12.9级高强度螺栓，螺栓与轮毂的安装孔采用过盈配合压装，能承受车辆起步、制动时的冲击力，避免螺栓松动断裂的风险。
