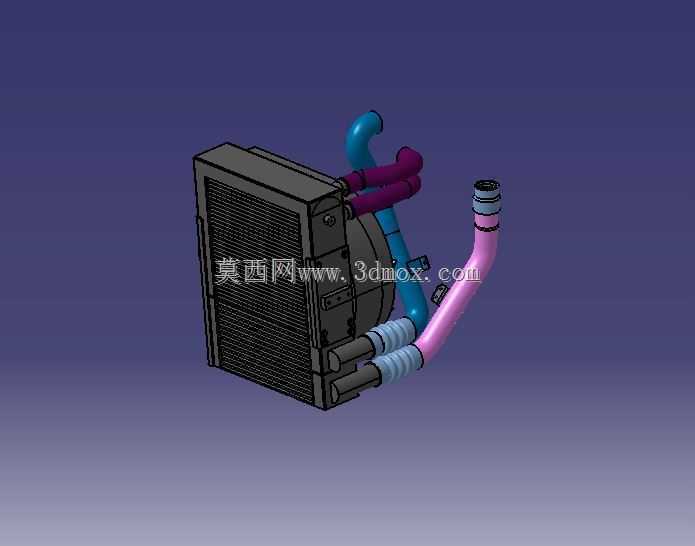

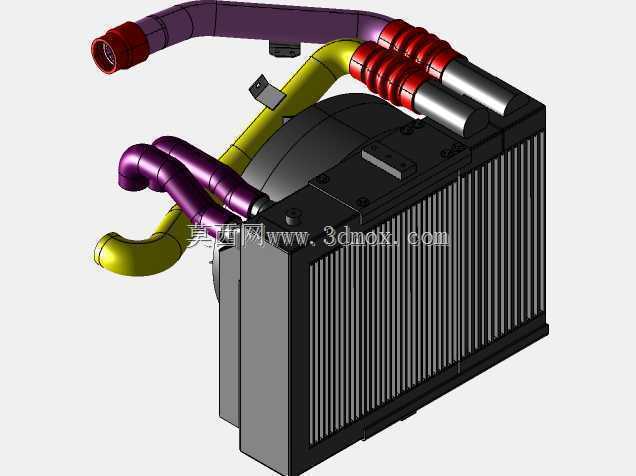

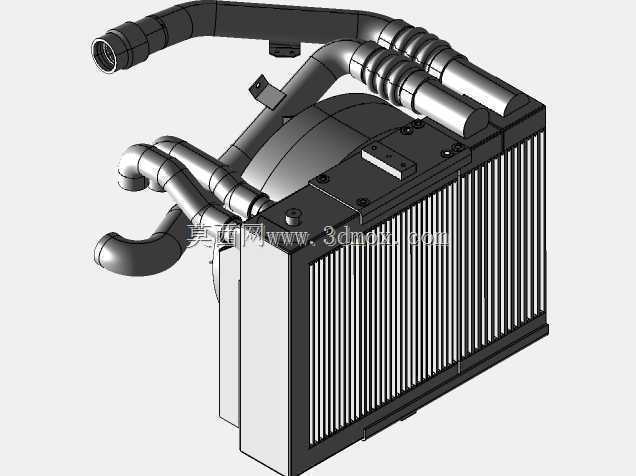

车用带连接管路散热总成结构设计

　　这套散热总成结构，核心面向车用动力系统的热管理场景，在实际装车工况中承担动力单元循环介质的热量导出作用，是保障动力系统维持在合理工作温度区间的核心部件，常见于乘用车辆、小型工程作业车辆的动力舱布局中。从结构设计逻辑来看，核心散热芯体采用叠层翅片式结构，这种结构的设计初衷是在有限的安装空间内最大化拓展换热接触面积，翅片的排布间距经过热流仿真校核，既保证气流通过时的换热效率，也兼顾了使用过程中积尘、飞絮堵塞后的清理便利性，芯体两侧的水室采用密封压装结构，配合密封胶圈实现循环介质的密封导流，避免长期振动工况下出现渗漏问题。配套的连接管路采用多管径差异化设计，不同颜色的管路对应不同的介质流向，

　　其中大管径管路负责高温介质的导入与低温介质的回流，小管径管路则适配附属系统的取热、补流需求，管路端部的快接结构带有防脱卡扣与密封环，装配时无需额外打胶即可实现可靠密封，同时降低售后拆装的维护难度，管路与芯体连接的位置预留了缓冲弯折段，能够抵消车辆行驶过程中动力舱振动带来的管路拉扯应力，避免长期交变应力下出现管路开裂、接口松脱的故障。从安装边界来看，整个散热总成的安装点位集中在芯体侧边的固定支架上，支架上的安装孔位采用长圆孔设计，能够适配装配过程中±3mm的安装公差，降低车架焊接精度带来的装配难度，整个总成的外轮廓避让了动力舱内的线束、发动机进气管路等周边部件，管路的弯折走向完全贴合动力舱的预留空间，不会出现与周边部件运动干涉的问题。

　　在功能特性上，这套散热总成的换热能力匹配常规小排量动力单元的热负荷需求，在车辆低速爬坡、长时间怠速等极端工况下，配合前端的冷却风扇能够快速将循环介质的温度控制在合理区间，避免动力系统出现过热降功的问题，芯体的材质选用导热性能优异的铝合金材质，在保证换热效率的同时尽可能降低总成自重，符合车辆轻量化的设计趋势。设计过程中重点考虑了实际使用中的耐久性能，管路的弯折半径全部大于管径的3倍，避免弯折位置出现流道截面变小、介质流动阻力增大的问题，同时也减少了弯折位置的应力集中，提升管路的使用寿命，芯体表面的防腐处理能够适应雨天溅水、融雪剂腐蚀等复杂使用场景，避免长期使用后出现芯体腐蚀穿孔的问题。在结构建模过程中，

　　所有配合面的公差都按照实际装配要求进行了预留，密封槽的深度、宽度尺寸完全匹配对应规格的密封圈压缩量要求，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足出现密封渗漏的问题，固定支架的厚度经过强度校核，能够承受车辆颠簸工况下3倍重力加速度的冲击载荷，不会出现支架变形、散热总成移位的问题。
