车用弯管型排气消声装置结构设计

　　在燃油动力车辆的排气系统设计中，排气消声装置是兼顾排气背压控制与噪声衰减的核心部件，这款弯管结构的消声构件，主要适配小排量乘用车、轻型货运车辆的后置排气布局，安装位置通常位于车辆底盘后部、后保险杠内侧区域，需要避开底盘悬挂的运动干涉区间，同时与车身底板保持足够的隔热间隙。从实际使用场景来看，这类消声器需要承接发动机排气歧管经三元催化转化后的高温排气气流，通过内部腔室的结构设计完成气流的缓冲、降噪，最终将处理后的废气通过尾管导出到车外，既要保证排气通路的顺畅，避免过大背压影响发动机动力输出效率，也要将排气过程中的脉动噪声、气流摩擦噪声衰减到法规要求的区间内，减少对驾乘人员及周边环境的噪声影响。

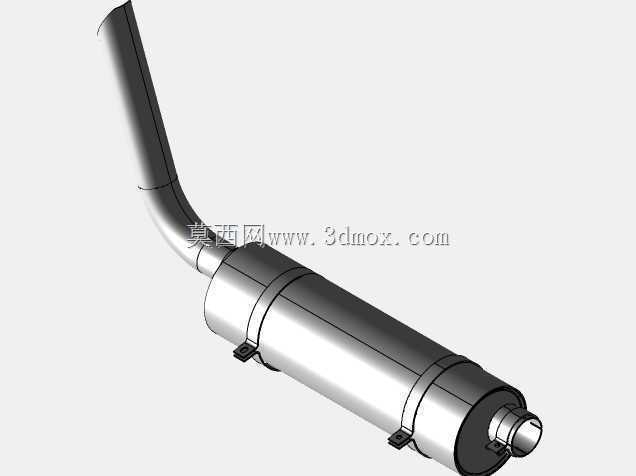

　　从结构设计思路来看，这款消声器采用了经典的阻抗复合式消声腔体布局，外部筒体采用卷压焊接成型的圆柱壳体，两端通过端盖封边处理，保证腔体的密封性，避免高温废气泄漏引发底盘部件老化风险。筒体上设置的两道环形箍带结构，一方面是用于内部消声芯管的轴向定位，防止车辆长期行驶过程中芯管受气流冲击出现移位、共振问题，另一方面也可以作为消声器吊耳的安装基准位，通过橡胶吊耳将整个消声总成连接到底盘的安装支架上，缓冲车辆行驶过程中产生的振动传递，避免刚性连接引发的结构疲劳开裂。尾管采用一体式弯管成型设计，弯曲角度经过匹配整车后包围的排气出口位置确定，弯曲段采用大曲率半径设计，减少气流在弯折处的阻力损失，同时避免小半径弯折带来的额外气流再生噪声。

　　在安装边界的设计考量上，这款消声器的筒体直径、总长度都经过底盘布置空间的校核，筒体与周边的燃油管路、制动管路、车身线束的最小间隙都满足热防护要求，不需要额外增加大面积的隔热罩即可满足使用需求。进气端的接口尺寸匹配前段排气管的法兰规格，采用卡箍连接的方式实现快速装配，降低生产线的装配工时，同时也方便售后维修过程中的部件更换。尾管的出口角度做了微向下倾斜的设计，避免车辆雨天行驶时积水倒灌进入消声器内部，同时也能减少排气气流直接吹向地面引发的扬尘问题。

　　从功能特性层面，这款消声器的内部设置了多段穿孔管与膨胀腔组合结构，穿孔管的孔径、穿孔率经过声学仿真计算优化，针对发动机常用转速区间的排气噪声频率做了针对性的消声频段设计，能够在保证排气背压处于合理区间的前提下，实现中低频排气噪声的有效衰减，同时尾管的长度设计也兼顾了高频噪声的抵消作用，避免排气出口出现明显的气流啸叫。筒体的板材厚度选用兼顾了结构强度与轻量化需求，既能够承受排气高温带来的热胀冷缩应力，也不会过多增加整车的簧下质量，影响车辆的操控表现。在实际装车验证过程中，这类结构的消声器能够适应不同路况下的振动冲击，环形箍带与吊耳的配合设计能够有效过滤路面颠簸传递到消声器本体的振动，减少焊缝位置的应力集中，提升部件的使用寿命。
