车用集成管路式散热装置结构设计

　　这套散热结构主要面向非道路移动机械与商用车辆的动力舱冷却需求，区别于常规单一芯体的散热模块，它将进出水硬管、快插接头、旁通支路与散热芯体做了集成化布局，能在有限的动力舱安装空间内，同时满足发动机循环水、中冷进气的换热需求，避免多套独立散热模块分散布置带来的管路冗余、固定点过多的问题。从实际装车场景来看，这类集成式散热装置常布置在动力舱迎风面最外侧，借助车辆行驶过程中的迎面风完成强制换热，同时预留了电子风扇的安装位，在低速作业、怠速工况下可通过风扇抽风弥补迎面风量不足的问题，保证动力系统始终处于合理的工作温度区间，避免过热导致的功率衰减、润滑油性能下降等故障。

　　设计过程中首先要平衡的是换热效率与流阻的矛盾，芯体部分采用错流式翅片结构，翅片表面做了百叶窗式冲切处理，能在空气侧不断打散边界层，提升空气与换热壁面的接触效率，同时芯体的水路流道采用多流程折返设计，让冷却液在芯体内的停留时间控制在合理区间，既保证冷却液能充分释放热量，又不会因为流路过长导致水路压损过大，增加水泵的工作负载。配套的管路部分采用了分段式设计，靠近芯体的硬管段采用刚性固定，直接通过支架与芯体端板连接，避免车辆运行过程中管路振动导致的接头松脱，而靠近发动机侧的管路预留了柔性变形空间，可吸收动力总成运行过程中的振动位移，避免硬连接导致的管路应力断裂。

　　安装边界方面，这套散热装置的固定点全部集中在芯体两侧的安装支耳上，支耳上预留了标准直径的安装孔，可通过橡胶减震垫与车架纵梁连接，安装孔的位置公差控制在±0.5mm范围内，能适配多数同功率段动力总成的安装接口。管路的快插接头采用行业通用的标准口径，可直接与发动机出水端、水泵进水端的标准管路对接，不需要额外制作转接头，现场装配时仅需要对准接头按压到位即可完成密封，相比传统的卡箍式连接能减少40%左右的装配工时，同时降低了人工装配不到位导致的漏液风险。

　　在功能特性上，这套结构还集成了小流量旁通管路，在冷启动阶段，节温器未开启时，冷却液可通过旁通管路完成小循环，快速提升发动机机体温度，减少冷磨损，当冷却液温度达到节温器开启阈值后，主通路打开，冷却液全部进入散热芯体完成大循环，整个流道的切换过程不需要额外加装外置管路，所有流道都集成在芯体端盖与配套管路内部，大幅减少了外部泄漏点。另外管路的走向做了防干涉优化，所有弯折处的弯曲半径都大于管路直径的2.5倍，避免弯折处出现流道截面突变导致的流阻上升，同时管路与周边线束、其他部件的间隙都预留了15mm以上的安全距离，即使在车辆极限颠簸工况下，也不会出现管路与周边部件摩擦破损的问题。

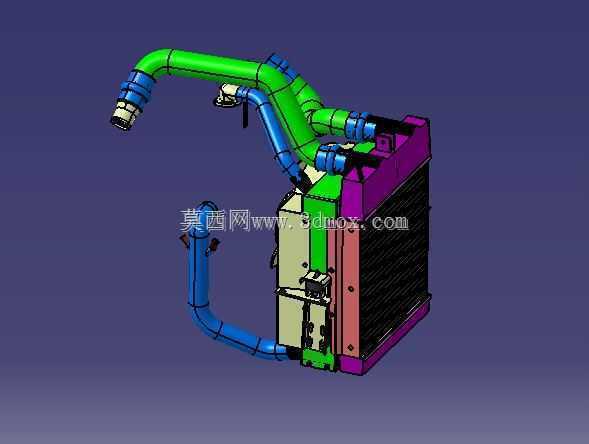

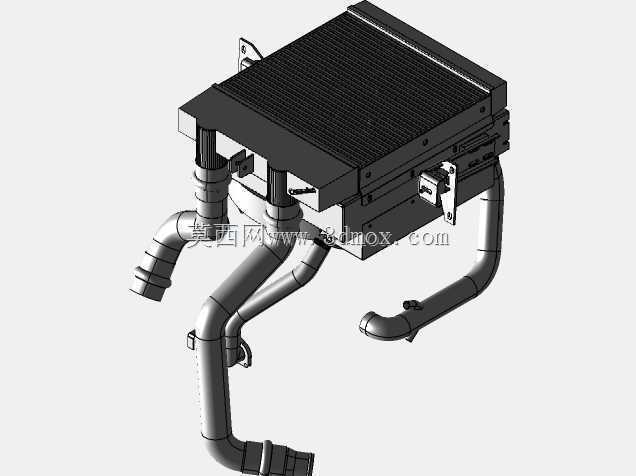

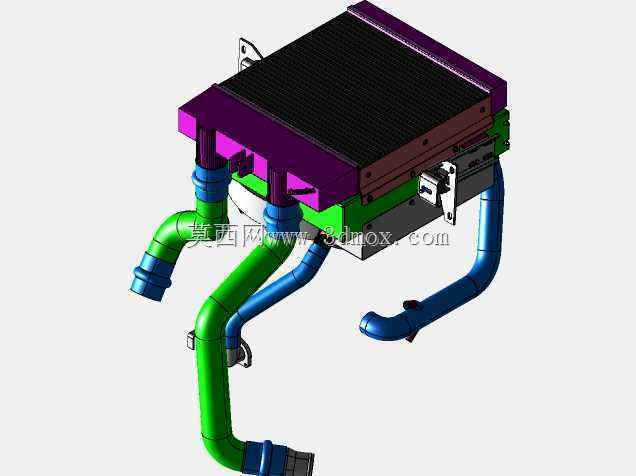

　　从结构可靠性角度考虑，芯体的主板与边板采用了加厚的铝合金板材，通过钎焊工艺与散热管、翅片连接为整体，焊接后的整体强度可承受1.5倍工作压力的水压测试，不会出现开裂、渗漏问题。管路表面做了阴极电泳处理，能耐受动力舱内的油污、盐雾腐蚀，满足复杂作业环境下的长期使用需求。在三维建模过程中，所有管路的弯折角度、接头朝向都做了装配校验，模拟了动力总成最大位移量下的管路变形情况，确保在极限工况下管路不会出现拉扯、弯折死点的问题，同时芯体的迎风面积、翅片密度、管路通径都经过热平衡计算匹配，可覆盖对应功率段动力系统的最大散热需求，即使在环境温度40℃的高负荷作业工况下，也能将冷却液温度稳定在合理区间。
