双钩拉伸弹簧结构设计方案

　　在各类机械结构的复位、张紧、载荷传递场景中，拉伸弹簧是应用频次极高的弹性储能元件，本次呈现的双钩式拉伸弹簧结构，针对常规安装空间受限、需要两端快速挂接固定的工况做了适配优化。从实际使用场景来看，这类弹簧常出现在制动操纵机构、小型设备复位结构、农机张紧组件、电器开关触发机构中，核心作用是在承受轴向拉力时存储弹性势能，当外载荷撤除后带动关联构件回到初始位置，或是在机构运行过程中持续提供张紧力，避免传动部件出现松脱、间隙过大的问题。

　　设计这类双钩拉伸弹簧时，首先要匹配安装端的挂接需求，两端的钩体采用与弹簧本体同材质线材一体弯折成型，避免焊接连接带来的应力集中缺陷，钩体的弯曲半径做了圆滑过渡处理，防止长期受拉时在弯折位置出现疲劳断裂。弹簧本体的有效圈数经过参数匹配，在额定拉伸行程内，弹簧刚度保持线性区间，不会出现圈间并圈冲击或是载荷突变的情况，同时弹簧的初拉力参数经过调校，适配多数需要初始张紧力的安装场景，避免空载状态下弹簧出现松晃、窜动的问题。

　　从安装边界来看，这类弹簧的安装空间需要预留足够的轴向拉伸行程，径向方向要保证弹簧外径与周边构件留有不小于2mm的间隙，避免弹簧伸缩过程中与周边零件发生剐蹭磨损。两端钩体的开口尺寸适配常规的圆柱销、挂接螺栓尺寸，安装时不需要额外加工定制连接件，直接挂接在预设的挂点上即可完成装配，大幅降低现场装配的工时消耗。在结构细节处理上，弹簧的两端支撑圈经过并紧磨平处理，保证弹簧受拉时的力线与弹簧轴线重合，避免出现偏载导致的弹簧侧弯、钩体受力不均断裂的问题。

　　实际选型应用时，需要根据机构的最大工作拉力、需要的拉伸行程、安装点之间的初始距离来匹配对应的弹簧参数，这款双钩弹簧的钩体方向沿弹簧轴线对称布置，适合两个挂点处于同一直线的安装场景，如果安装空间存在角度偏移，也可以在建模阶段调整钩体的弯折角度，适配不同的安装方位。弹簧的表面处理可以根据使用环境选择镀锌、喷塑或是发黑处理，在潮湿、腐蚀环境中使用时，还可以选用不锈钢材质线材加工，提升构件的环境耐受能力。

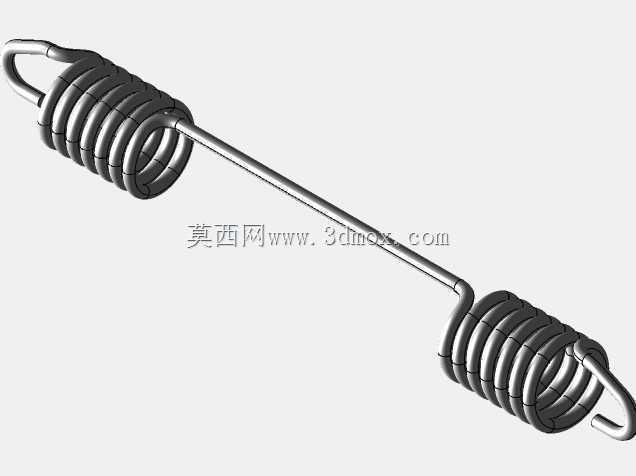

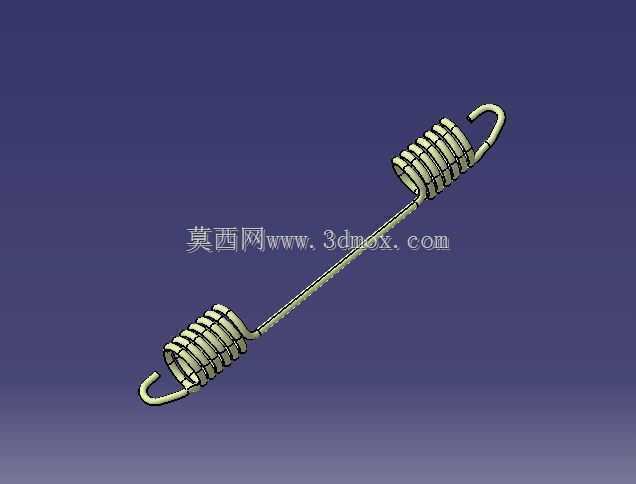

　　从建模逻辑来看，构建这款弹簧三维模型时，首先通过螺旋扫描生成弹簧本体的有效圈与支撑圈结构，再通过扫掠特征生成两端的钩体过渡段与弯钩结构，所有弯折位置都做了圆角过渡处理，还原实际加工的工艺特征，模型的尺寸参数可以根据实际选型需求做参数化调整，修改线径、弹簧中径、有效圈数、钩体长度等参数时，整个模型可以自动更新，方便设计人员快速迭代不同参数的弹簧方案，不用重复建模。在装配验证阶段，将该弹簧模型导入装配体后，可以通过柔性体模拟设置弹簧的伸缩特性，模拟机构运动过程中弹簧的拉伸、复位状态，验证运动行程内弹簧是否会出现干涉、拉力是否匹配机构的载荷需求，提前规避实际装配时出现的尺寸不匹配、行程不足等问题。

　　这类拉伸弹簧作为通用的机械弹性元件，虽然结构看似简单，但每个尺寸参数的匹配都直接影响整个机构的运行可靠性，比如初拉力过大会导致机构操作力上升，初拉力过小则会导致机构复位不到位；钩体的弯折半径过小会导致应力集中，长期使用容易出现断裂失效；弹簧的刚度匹配不合理，会导致张紧力不足或是过载断裂。在设计过程中需要结合实际工况的载荷谱、循环寿命要求来确定具体的参数，三维模型的作用就是在设计阶段直观呈现弹簧的结构形态，完成装配干涉检查、运动模拟验证，减少后续实物试装的整改成本。
