商用车气路系统手动停车制动控制阀结构

　　在商用车、工程作业车辆的气制动回路布局中，这类手动控制的停车制动阀是驻车安全回路里的核心操控元件，区别于行车制动的脚控逻辑，它直接对接驻车制动气室的充放气通路，通过手柄的扳动角度切换气路通断状态，实现驻车制动的锁止与解除。从实际装车场景来看，这类阀通常布置在驾驶舱仪表台侧方或者驾驶员座椅旁的操控区域，操作手柄的摆动行程经过人机工程校核，扳动过程的阻尼感均匀，不会出现卡滞或者误触发的情况，手柄端部的球形握头适配手掌抓握的弧度，冬季佩戴劳保手套操作时也能精准控制档位。

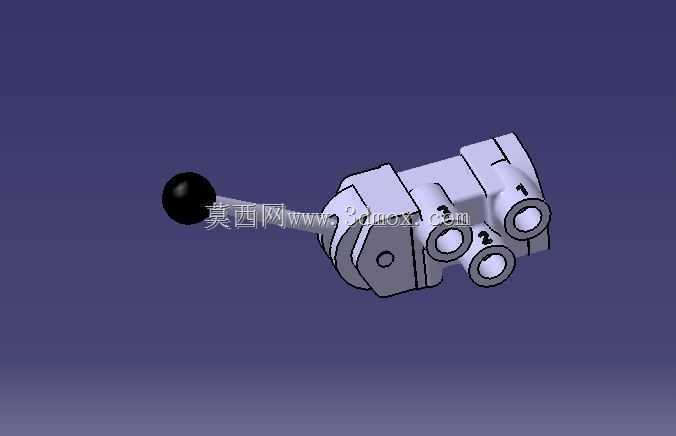

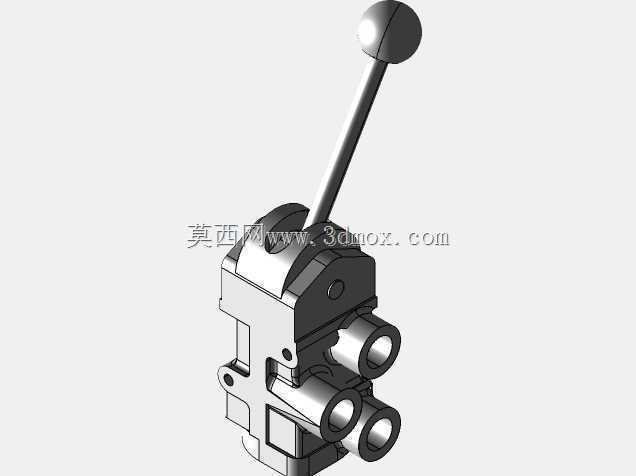

　　从结构设计逻辑来看，阀主体采用集成式块体布局，三个气路接口分别对应气源输入、驻车制动回路输出、辅助用气输出，接口的同轴度公差控制在0.05mm以内，保证和快插气管接头装配后的密封性能，避免气路泄漏导致的制动失效风险。阀体内的阀芯采用平面密封结构，配合耐低温的橡胶密封件，能够在-40℃到80℃的环境温度区间内稳定工作，适配北方寒区以及南方高温区域的车辆使用需求。手柄和阀芯之间的传动机构设置了档位自锁结构，当手柄扳到驻车位置时，不需要额外施加保持力就能锁定气路状态，避免车辆行驶过程中因为振动导致手柄移位，误触发驻车制动引发安全事故。

　　在安装边界设计上，阀主体的安装面设置了两个定位销孔和两个螺栓固定孔，安装孔的位置度公差满足整车厂通用的安装支架匹配要求，不需要额外制作转接支架就能直接固定在驾驶舱的安装板上，整体外轮廓没有突出的尖锐结构，安装后和周边的线束、其他阀类元件预留至少15mm的安全间隙，避免车辆行驶过程中振动干涉导致的部件损坏。气路接口的朝向经过优化，装配时气管的弯曲半径不小于气管外径的5倍，减少气管弯折导致的气阻增大问题，同时也方便后期维修时的气管插拔操作。

　　从功能实现的角度来说，当手柄处于解除驻车位置时，气源的压缩空气通过阀体内的通路输送到驻车制动气室，压缩空气克服弹簧力将制动膜片顶起，解除驻车制动；当手柄扳到驻车位置时，阀体内的排气通路打开，驻车制动气室内的压缩空气快速排出，气室内部的强力弹簧推动膜片动作，带动制动凸轮转动锁死车轮，实现可靠驻车。整个气路切换的响应时间控制在0.3秒以内，满足整车制动安全的标准要求，同时阀体内设置的节流结构能够避免排气速度过快导致的制动冲击，提升驻车过程的平顺性。

　　在建模细节处理上，所有的密封槽尺寸都按照气动元件的标准规范设计，槽宽和槽深的公差匹配对应规格的O型密封圈，装配后密封圈的压缩率保持在15%-25%的合理区间，既保证密封性能，又不会因为压缩量过大导致密封圈过早老化失效。手柄和阀体连接的转轴位置设置了防尘密封圈，能够阻挡驾驶舱内的灰尘、杂物进入阀芯腔体，延长阀的使用寿命，按照台架试验的验证数据，这类结构的制动阀操作寿命能够达到50万次以上，满足车辆全生命周期的使用需求。另外，阀体的壁厚经过强度校核，在1MPa的气压下不会出现变形或者开裂问题，同时整体重量控制在0.6kg以内，降低整车的自重负载，符合商用车轻量化的设计趋势。
