商用车鼓式右制动机构装配结构

　　这套右制动机构采用鼓式制动结构，主要适配中重型商用车的前轮右侧安装位，在整车制动系统中承担行车制动与驻车辅助制动的功能，依靠制动蹄片向外张紧贴合制动鼓内壁产生的摩擦力矩，实现行驶车辆的减速与停驻。从结构布局来看，整套机构以制动底板为核心安装基座，底板上预设的螺栓孔位完全匹配商用车前桥转向节的安装端面，安装边界需保证制动鼓与轮毂同轴度公差控制在0.1mm以内，避免制动过程中出现偏磨、抖振问题。制动气室布置在制动底板外侧上方，通过推杆连接内部的制动调整臂，将气压动力转化为制动凸轮的旋转力矩，凸轮转动时撑开两端的制动蹄，实现制动动作，这套传动结构的传动效率直接决定制动响应速度，设计时需保证凸轮轴与衬套的配合间隙在0.03-0.08mm区间，既避免卡滞又减少旷量。

　　制动蹄采用T型截面的焊接结构，摩擦片通过铆钉固定在蹄片外圆弧面，圆弧半径与配套制动鼓的内半径差值控制在合理范围，保证制动时摩擦片能够完全贴合鼓面，接触面积不低于总面积的90%，避免局部压强过大导致摩擦片过早烧蚀。回位弹簧布置在两个制动蹄的下端之间，制动解除时能够快速拉动制动蹄回位，避免摩擦片与制动鼓长期拖磨，弹簧的预紧力经过反复校核，既保证回位动作干脆，又不会额外增加制动时的驱动力消耗。制动调整臂集成了间隙自动补偿结构，当摩擦片出现磨损导致制动间隙增大时，调整臂能够自动转动凸轮轴补偿磨损量，始终将制动间隙维持在标准区间，减少人工维护的频次，也避免不同车轮制动间隙不一致导致的制动跑偏问题。

　　在实际装车场景中，这套右制动器需要匹配对应吨位的前桥载荷，制动气室的规格根据整车气路压力、所需制动力矩匹配，常规工况下气路工作压力在0.6-0.8MPa时，能够输出满足法规要求的制动力矩。安装过程中需要注意制动蹄支撑销的润滑，支撑销与蹄片衬套之间需涂抹耐高温润滑脂，适应制动过程中产生的高温环境，避免长期使用后出现锈蚀卡滞。整套机构的外形轮廓在设计时充分考虑了转向轮的跳动空间，与转向拉杆、轮毂轴承座、防尘罩等周边部件的最小安全间隙不小于15mm，在车轮上下跳动、左右转向的全行程内都不会出现运动干涉。

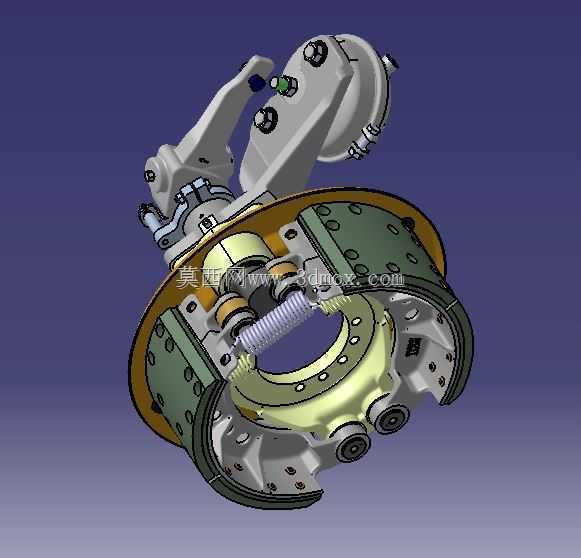

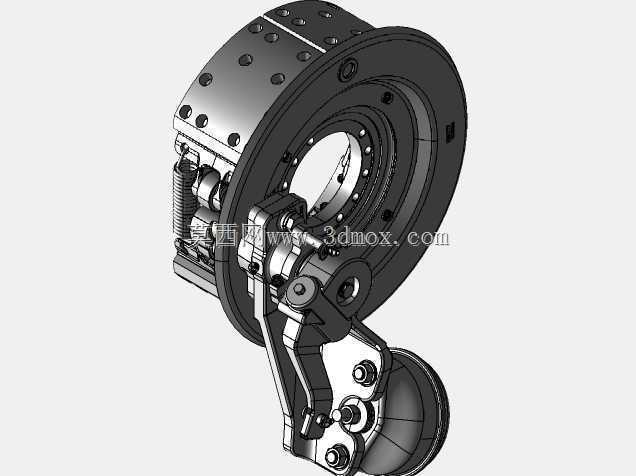

　　从建模逻辑来看，整套模型按照实际装配顺序搭建，每个零件的配合关系完全还原实车装配状态，制动凸轮的转动角度、制动蹄的张开行程都按照实际参数设置，能够直观演示制动动作的全过程。对于结构设计人员来说，可以直接参考这套模型的安装孔位布局、零件壁厚设计、加强筋布置方式，尤其是制动底板上的加强筋走向，完全按照受力方向设计，能够在承受最大制动力矩时减少底板的变形量，保证制动机构的刚性。摩擦片的磨损极限位置、调整臂的补偿行程都在模型中做了对应标识，能够帮助选型人员快速核对部件参数是否匹配整车设计要求，避免选型错误导致的安装适配问题。在日常维保场景中，这套结构的拆解顺序清晰，更换摩擦片、调整制动间隙的操作空间充足，不需要拆卸整个制动底板即可完成常规维保作业，降低了后期使用的维护成本。
