商用车液压助力转向器结构设计

项目分类:汽车类 发布时间:2022-01-29 ID:520633
  • 商用车液压助力转向器结构设计
  • 商用车液压助力转向器结构设计
  • 商用车液压助力转向器结构设计

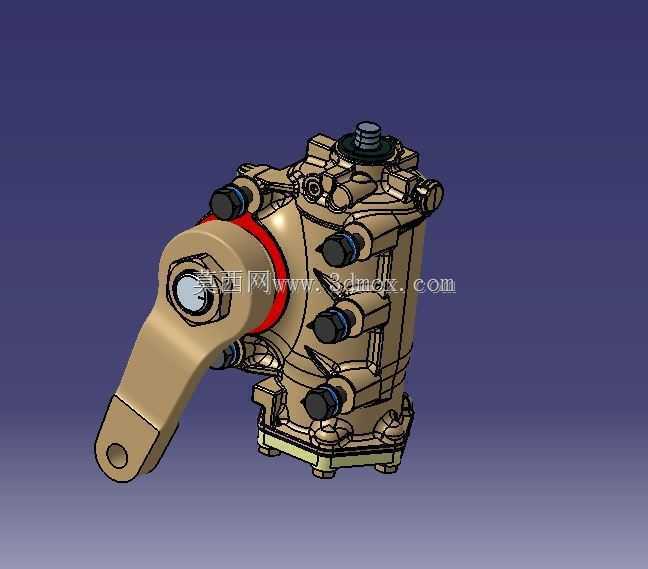

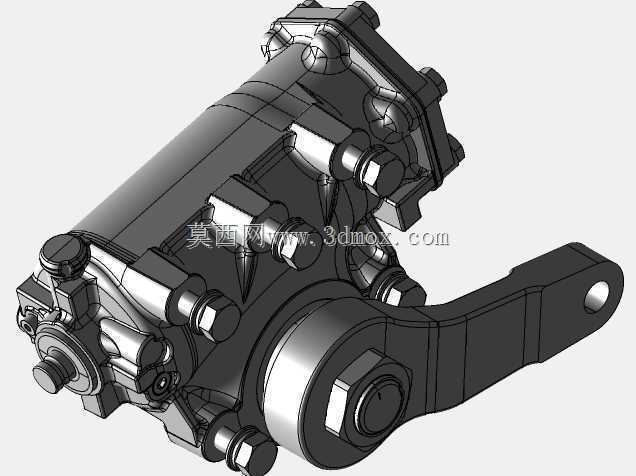

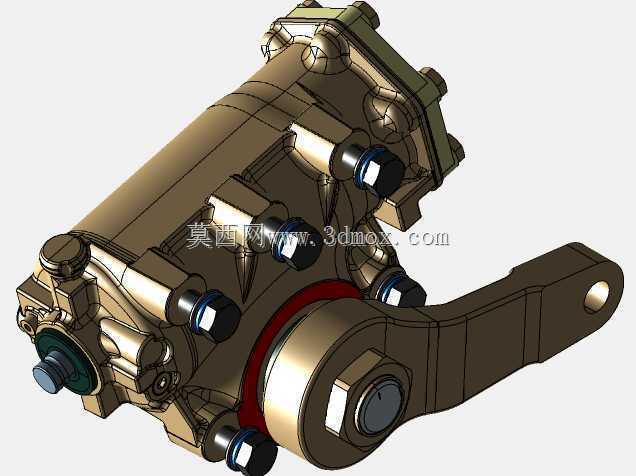

  在商用车底盘转向系统的开发与匹配工作中,液压助力转向器是决定整车操控安全性、驾驶疲劳强度的核心部件,本次呈现的ZF8098型液压助力转向箱,是目前重型载货车、大中型客车底盘上应用极为广泛的成熟转向执行元件。从实际装车场景来看,这类转向器主要匹配总质量12-25吨级的公路货运车辆、公路客运车辆,也可经过安装接口适配后用于部分工程专用车辆的转向系统,核心作用是将驾驶员施加在方向盘上的转向力矩,结合发动机驱动的液压助力泵提供的高压油液作用力放大后,输出足够的扭矩带动转向直拉杆,最终推动车轮完成转向动作,相比纯机械转向结构,可将驾驶员操作力降低70%以上,大幅降低长途驾驶、重载转向时的操作负荷。

  从结构设计思路来看,该转向器采用整体式液压助力结构,将转向控制阀、动力油缸、机械传动副集成在同一个铸铁壳体内,摒弃了分体式结构管路多、密封点多易泄漏的缺陷。壳体采用高强度铸铁铸造成型,壁厚经过有限元应力校核,在满足16MPa额定工作油压的强度要求下,尽可能优化壳体壁厚分布,避免不必要的重量增加。输入端的转向摇臂轴采用合金钢锻造成型,齿部经过高频淬火处理,表面硬度达到HRC58-62,可承受长期交变载荷下的磨损与冲击,摇臂与输出轴采用渐开线花键连接,配合端面锁紧螺母固定,可传递最大3500N·m的输出扭矩,满足重载车辆转向时的力矩需求。

  从液压功能实现逻辑来看,转向器内部的转阀式控制阀采用高精度阀芯阀套配合结构,配合间隙控制在0.008-0.012mm之间,既保证转向中位时的压力损失最小,又能在方向盘转动时快速响应,根据转向角度的大小线性调节助力油压的输出,避免转向时出现助力突兀、方向发飘的问题。动力油缸的活塞与缸筒之间采用格莱圈加斯特封的组合密封结构,可在-40℃到120℃的工作温度区间内保证密封可靠性,适配国内不同地域、不同季节的车辆使用环境,油缸的行程经过精准匹配,对应整车前轮的最大转向角度,避免活塞到达行程终点时出现油压冲击。

  从安装边界与尺寸匹配角度来看,该转向器的壳体上设置了三个呈三角形分布的安装固定点,安装孔位采用通孔加工,配合M16的高强度螺栓固定在车架的转向器支架上,安装面的平面度要求控制在0.1mm以内,避免安装时壳体受附加应力导致内部阀芯卡滞。输入端的花键轴尺寸符合商用车通用的转向传动轴连接标准,可直接匹配市面上主流的转向传动轴总成,不需要额外制作过渡连接结构;输出端的摇臂连接花键、锁紧螺纹尺寸也遵循行业通用规范,在维修替换时可快速适配同规格的转向摇臂部件。转向器侧面设置了四个标准的液压油口,分别连接液压助力泵的高压出油口、转向储油罐的回油口,以及左右转向限位的测压口,油口采用公制细牙螺纹配合O型圈密封,可有效避免高压油液泄漏。

  在实际三维建模过程中,该模型完整还原了所有零部件的装配关系,包括壳体上的固定螺栓位置、油口的螺纹深度、密封件的安装槽尺寸、摇臂的摆动角度范围,可直接用于底盘总布置时的干涉检查、转向系统的运动仿真分析。建模时对所有配合面的尺寸公差都做了对应标注,在进行虚拟装配时可模拟实际装配过程中的间隙与过盈配合状态,帮助设计人员提前发现安装干涉、运动行程不足等潜在问题。对于转向系统匹配工程师而言,可借助该模型完成转向拉杆的运动轨迹校核,计算转向过程中车轮的转角关系,验证转向系统的传动比是否匹配整车的转向需求;对于维修教学场景,该模型也可清晰展示液压助力转向器的内部结构组成,帮助从业人员理解助力转向的工作原理,掌握部件拆装的流程与要点。

  从实际使用的可靠性设计来看,该转向器在壳体的上下端盖位置都设置了防尘密封结构,可阻挡车辆行驶过程中泥水、灰尘进入壳体内部,避免磨损内部传动副与密封件;壳体外部设置了多个散热筋结构,在车辆行驶过程中可借助迎面气流带走液压油液工作时产生的热量,避免长时间转向时油温过高导致油液变质、密封件老化。转向器的限位装置集成在内部活塞与端盖之间,当转向到达最大角度时,活塞会接触内置的缓冲装置,缓慢降低油压上升速度,避免硬限位带来的冲击传递到方向盘上,提升转向操作的平顺性。
