车辆转向操纵水平转向箱结构设计

　　在商用车、非道路工程车辆的转向系统布局中，水平布置的转向箱是衔接方向盘操纵输入与转向执行机构的核心传动部件，不同于常见的垂直落地式转向器结构，这类水平转向箱能够适配驾驶室下方空间局促、转向管柱需要倾斜布置同时传动路径需要水平延伸的安装场景，常见于平头轻卡、小型工程作业车辆、特种改装车辆的转向系统中，能够在有限的车架与驾驶室间隙内完成转向力矩的变向传递，避免传动路径与驾驶室底板、车架横梁、周边管线布置产生干涉。

　　从实际功能来看，这套转向操纵总成集成了方向盘安装位、倾斜可调的转向管柱、传动轴万向节结构以及水平布置的转向箱本体，驾驶员施加在方向盘上的转动力矩，首先通过带花键的转向管柱轴传递，管柱上设置的多段万向节能够补偿安装过程中的角度偏差，同时适配不同驾驶室坐姿下的方向盘倾角调整需求，管柱外部的防护套结构既可以阻隔外界灰尘、泥水进入传动轴花键副，也能对内部的传动杆件形成防护，避免行驶过程中飞溅的碎石磕碰传动部件造成卡滞。延伸至转向箱的水平传动轴同样设置有万向节结构，能够抵消车架与驾驶室之间的相对振动位移，避免刚性连接在车辆颠簸过程中出现传动卡滞、部件断裂的问题。

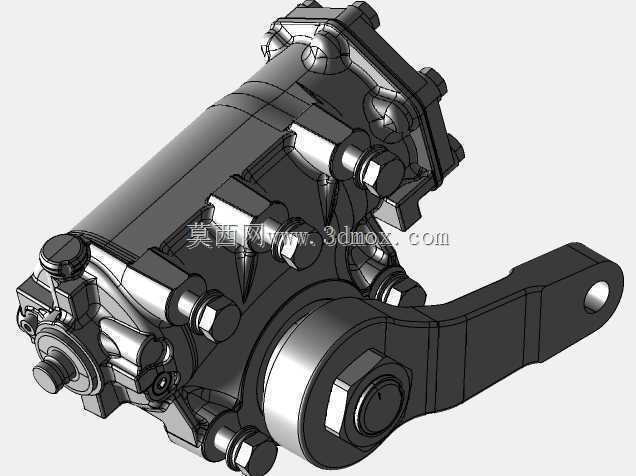

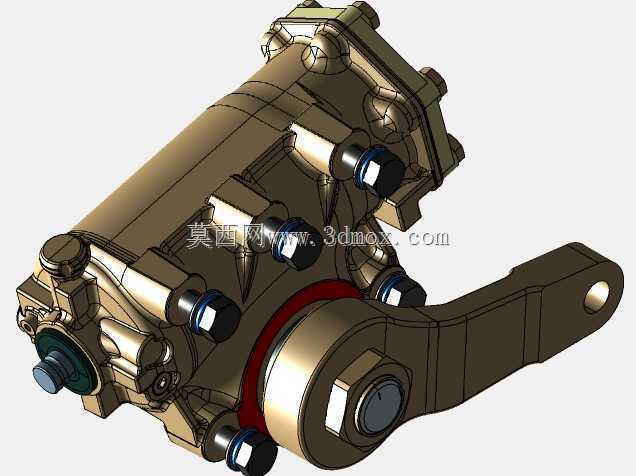

　　转向箱本体内部采用齿轮啮合传动结构，将水平方向输入的转动力矩转换为垂向输出的摆动力矩，直接衔接转向摇臂，带动转向直拉杆完成车轮的转向动作，箱体采用一体化铸造成型，壳体本身具备足够的结构刚度，能够承受转向过程中路面反馈的冲击载荷，避免大扭矩输入下箱体出现变形导致齿轮啮合间隙变大、转向虚位增大的问题。输出端的摇臂连接位采用锥面配合花键的连接结构，能够保证大扭矩传递过程中连接位置不出现松旷，同时方便装配过程中调整摇臂的初始安装角度，适配不同车型的转向轮转角设定需求。

　　在设计过程中，首先需要明确整车的转向传动比需求，结合方向盘总圈数、车轮最大转角参数匹配箱体内齿轮副的传动比，保证转向操纵的力度与灵敏度处于合理区间，既不会出现转向过于沉重增加驾驶员操作负担，也不会因为传动比过小导致转向过于灵敏、高速行驶过程中方向稳定性差。其次需要校核整个传动路径的布置边界，转向管柱的倾斜角度需要匹配驾驶室人机工程设定，保证方向盘中心与驾驶员座椅的相对位置符合操纵舒适区间，水平传动轴的长度需要结合驾驶室与车架的相对安装位置确定，两端万向节的夹角需要控制在许用角度范围内，避免夹角过大导致传动效率下降、万向节磨损速率加快。

　　安装边界方面，转向管柱上部通过安装支架固定在驾驶室仪表台内部的加强梁上，支架位置需要预留足够的调节空间，适配方向盘的前后、倾角调整行程；转向箱本体通过底部的多个安装螺栓固定在车架内侧的安装支座上，安装面需要加工定位止口，保证箱体安装位置的同轴度精度，避免装配偏差导致输入轴与传动轴出现别劲的问题；输出端摇臂的摆动行程范围内不能存在任何干涉部件，需要预留足够的安全间隙，保证车轮转到最大转角位置时，摇臂不会与周边的车架、管线、板簧部件发生磕碰。整个总成的外部运动部件都需要预留防护空间，避免车辆行驶过程中卷入杂物造成传动卡滞，同时各连接位置的密封结构需要满足整车的防水防尘等级要求，保证车辆在泥泞、涉水工况下转向箱内部的润滑脂不会泄漏，外界杂质不会进入齿轮啮合区域造成部件异常磨损。

　　从结构可靠性角度考虑，转向箱内部的齿轮副采用耐磨合金材料加工，啮合齿面经过硬化处理，能够承受长期往复转动带来的磨损，整个传动路径中的花键连接位置都涂抹有长效润滑脂，外部设置有防尘密封罩，减少日常维护的需求。管柱上的调节结构具备足够的锁止刚度，在调整到合适位置后能够可靠锁止，不会在车辆行驶过程中出现方向盘位置窜动的问题。传动轴的万向节采用免维护结构，不需要定期加注润滑脂，降低整车的后期维护成本。这套结构的设计充分考虑了整车布置的空间约束，在有限的安装空间内完成了转向力矩的高效传递，同时兼顾了操纵舒适性与结构可靠性，能够满足多种轻型车辆、特种作业车辆的转向系统适配需求。
