鼓式左制动机构结构设计展示

项目分类:制动器 发布时间:2022-01-29 ID:520635
  • 鼓式左制动机构结构设计展示
  • 鼓式左制动机构结构设计展示

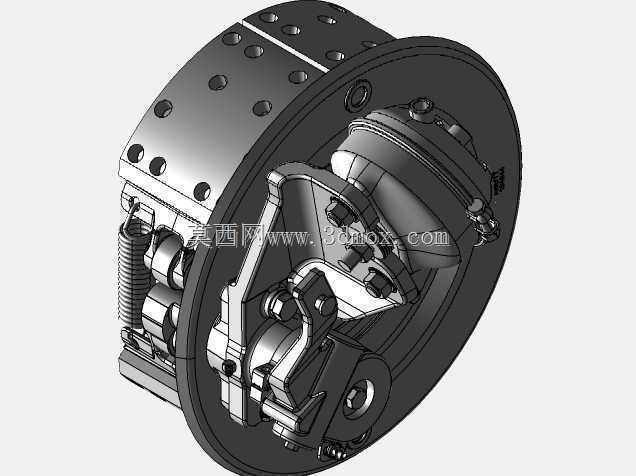

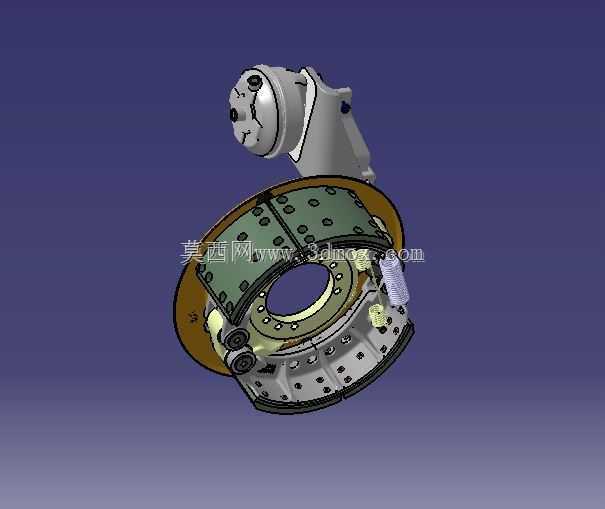

  在商用车辆、部分乘用车辆以及非道路行走机械的轮边制动系统中,鼓式制动器凭借制动力矩大、防尘防水性能优异、成本可控的特点,长期占据重载工况下的核心应用位置,本次展示的左刹车结构,即为面向左侧轮位开发的鼓式制动总成,适配车辆左侧轮边的安装空间与受力特性。从实际装车场景来看,该类制动机构多布置于车轮轮毂内侧,制动鼓随车轮同步转动,制动蹄等固定组件则安装在车桥的制动底板上,整套机构完全容纳在轮辋的内部空腔中,不会额外占用底盘外侧的布置空间,同时封闭的结构可以阻挡行车过程中卷起的泥沙、碎石进入摩擦副区域,在矿区作业车辆、农用运输机械、重载货运车辆的恶劣行驶环境下,能够长期保持稳定的制动性能,减少异物卡滞导致的制动失效风险。从功能实现逻辑来看,

  该制动机构依靠摩擦副的接触摩擦力实现动能到热能的转换,当制动动作触发时,驱动端的促动机构会推动两个弧形制动蹄向外张开,让制动蹄外表面铆接的摩擦片紧紧压在制动鼓的内圆柱面上,通过两者之间的摩擦力矩阻碍制动鼓的转动,进而实现车轮的减速或驻车锁止;解除制动时,回位弹簧会拉动制动蹄回到初始位置,让摩擦片与制动鼓之间保留均匀的设计间隙,避免行车过程中出现拖磨、异常发热的问题。在结构设计层面,该左刹总成充分考虑了左侧轮位的安装对称性,所有固定孔位、促动机构安装位、调整机构的布置方向都与右侧轮位的制动总成呈镜像对应,避免装车时出现干涉、装配错位的问题。制动底板作为整套机构的安装基准,采用冲压成型的高强度钢板制作,上面预留了制动蹄支撑销的安装孔、

  促动机构的固定位、防尘罩的连接点,所有孔位的位置度公差控制在合理范围内,保证装配后各运动部件的同轴度符合设计要求。两个弧形制动蹄采用T型截面的铸铁或钢质焊接结构,具备足够的抗弯强度,能够承受制动时巨大的张开力而不发生过量形变,摩擦片通过沉头铆钉均匀铆接在制动蹄的外弧面上,摩擦片的弧度与制动鼓内圆弧度完全匹配,保证制动接触时的贴合面积达到设计要求,避免局部压力过大导致摩擦片偏磨、制动抖动的问题。制动鼓采用高强度灰铸铁铸造而成,具备良好的耐磨性和热容量,能够吸收制动过程中产生的大量摩擦热,其外圆柱面带有散热筋结构,可以在车轮转动时带动气流带走热量,降低连续制动下的热衰退风险;制动鼓的内圆加工精度直接影响制动平顺性,

  设计时要求内圆表面的圆柱度、粗糙度达到对应工艺标准,同时做动平衡校正,避免高速转动时出现轮端抖动。安装边界方面,整套制动总成的径向尺寸完全适配对应规格轮辋的内部内径,轴向尺寸则匹配车桥轮毂的伸出长度,制动底板上的安装螺栓孔分布圆直径与车桥法兰的孔位完全对应,促动机构的接口尺寸匹配整车的制动管路或制动拉杆行程,不需要额外做转接改装即可完成装配。设计过程中还充分考虑了维护便利性,制动间隙调整机构的操作端朝向底盘外侧,维保人员不需要拆卸车轮即可完成制动间隙的手动调整,摩擦片的磨损极限位置预留了观察孔,可以快速检查摩擦片的剩余厚度,减少维保作业的工作量。从受力特性来看,左刹机构在车辆前进制动时,领蹄的增势作用可以放大制动力矩,在同等促动力下获得更大的制动输出,而倒车制动时两个蹄片的受力状态切换,也能保证足够的倒车制动效能,整套机构的回位弹簧刚度经过匹配,既可以保证解除制动时蹄片快速回位,又不会因为弹簧拉力过大导致制动踏板行程过长、制动响应滞后。在三维建模过程中,所有运动部件都保留了合理的运动间隙,制动蹄绕支撑销的转动角度范围完全覆盖最大制动行程与回位位置,各部件之间不存在静态干涉与动态运动干涉,装配层级清晰,固定件与运动件的连接关系完全还原实际装车状态,可直接用于制动系统的结构教学、车桥配套选型的匹配校核、以及相关零部件的二次开发参考。
