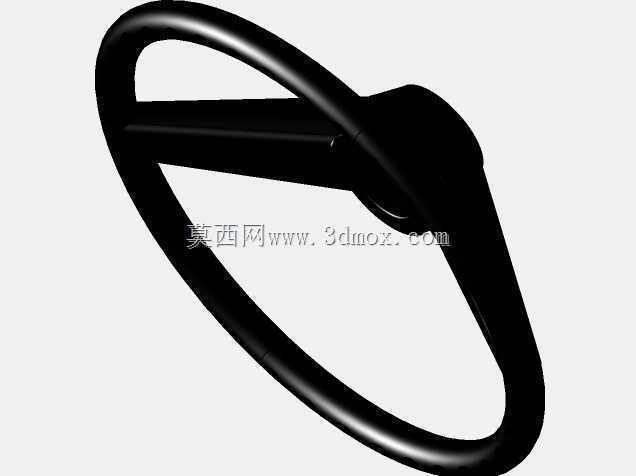

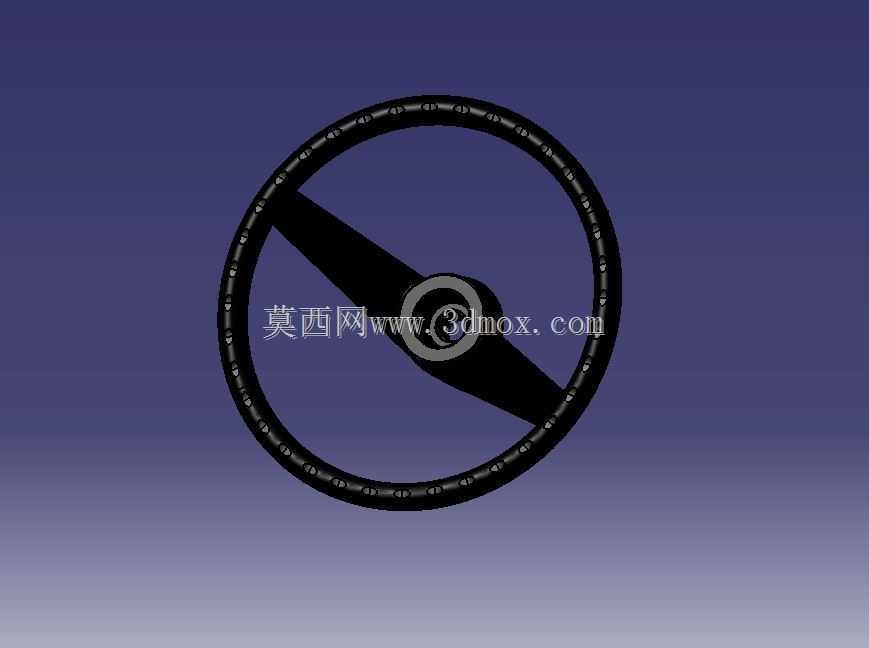

双辐条式车辆转向操控方向盘结构设计

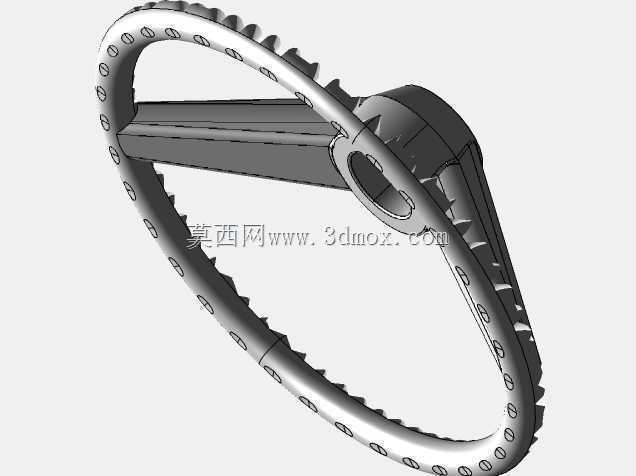

　　在乘用车辆、工程作业车辆的驾驶舱人机交互系统中，方向盘是驾驶员与车辆转向系统直接对接的核心操控部件，其结构设计直接决定转向操作的力反馈精度、长时间驾驶的握持舒适度，以及碰撞工况下的被动安全表现。这款双辐条结构的方向盘，在设计阶段首先围绕驾驶操作的人机工程边界展开，轮圈的握持截面采用非等径的椭圆化处理，对应双手常握的9点、3点位置做了微幅的凹陷贴合处理，表面的防滑纹理沿轮圈周向均匀排布，避免转向操作过程中手部打滑，同时纹理深度控制在0.8mm以内，既保证防滑性能，又不会在长时间握持时产生硌手的不适感。

　　从安装适配边界来看，该方向盘的中心花键毂采用标准渐开线花键接口，可匹配多数乘用车辆、小型工程车辆的转向柱输出轴，安装端面的定位止口直径公差控制在H7级，装配后可保证方向盘与转向柱的同轴度误差不超过0.1mm，避免高速行驶时方向盘出现周向跳动。中心辐条采用对称式双辐布局，相比三辐、四辐结构，在保证整体结构刚度的前提下，给仪表盘预留了更充足的观察视野，驾驶员在正常驾驶坐姿下，视线透过辐条间隙可完整读取仪表盘的转速、车速等核心行车信息，不会被辐条结构遮挡关键显示区域。

　　在功能特性层面，轮圈内部采用钢质骨架作为承力结构，外部包覆改性橡塑材质，兼顾结构强度与握持触感，辐条与轮圈、中心毂的连接位置做了圆弧过渡处理，避免应力集中导致的结构断裂，经仿真验证，在轮圈切向施加150N·m的极限转向力矩时，连接位置的最大应力低于材料屈服强度的60%，可满足极端工况下的操作强度要求。中心毂区域预留了多功能按键的安装位与线束走形空间，可根据车型配置需求拓展定速巡航、多媒体控制、蓝牙通话等按键模块，无需对方向盘主体结构做二次修改，具备较好的配置适配性。

　　实际装车应用场景中，该方向盘的转向自由行程匹配常规液压助力、电动助力转向系统的调校逻辑，从中间位置向单侧转动的初始空程控制在3°以内，驾驶员转动方向盘时的力反馈随转角增大呈线性递增，在低速挪车、泊车工况下转向操作轻盈，高速行驶时转向阻尼自动增大，避免高速状态下方向过于灵敏导致的行驶不稳。在被动安全设计层面，中心毂区域预留了安全气囊的安装腔体，腔体周边的连接结构采用可溃缩式设计，当车辆发生正面碰撞时，方向盘受到人体冲击后可按预设路径溃缩吸能，降低碰撞对驾驶员胸部的冲击伤害。

　　设计过程中针对不同体型驾驶员的操作习惯做了多轮验证，轮圈的整体直径设定为380mm，既不会因直径过大导致转向操作行程过长，也不会因直径过小导致转向操作过于灵敏，适配多数乘用车、轻型作业车辆的转向传动比设定。轮圈的握持区域距离转向柱安装端面的轴向距离为120mm，配合转向柱的上下、前后调节功能，可覆盖身高155cm至190cm驾驶员的舒适握持姿态，驾驶员在正常坐姿下手臂自然弯曲即可握持方向盘，长时间驾驶不易产生手臂疲劳。辐条的背面做了内凹处理，驾驶员在进行大幅度转向操作时，手指可自然搭在辐条背面，提升大角度转向时的握持稳定性，比如在低速掉头、窄路挪车需要连续打方向时，手部可顺畅沿轮圈滑动，不会被辐条结构卡滞。
