拖车七芯圆形电气连接插座结构设计

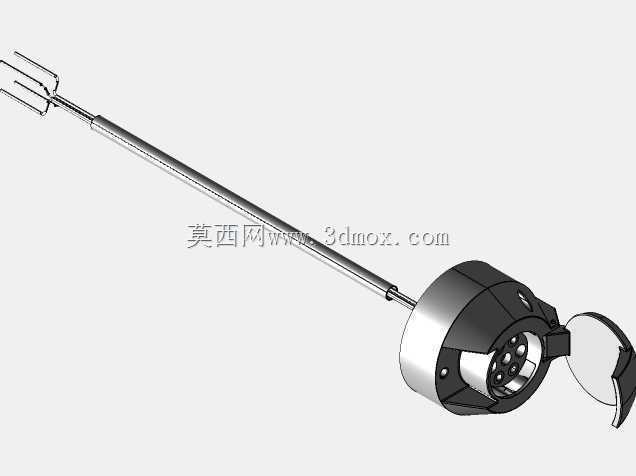

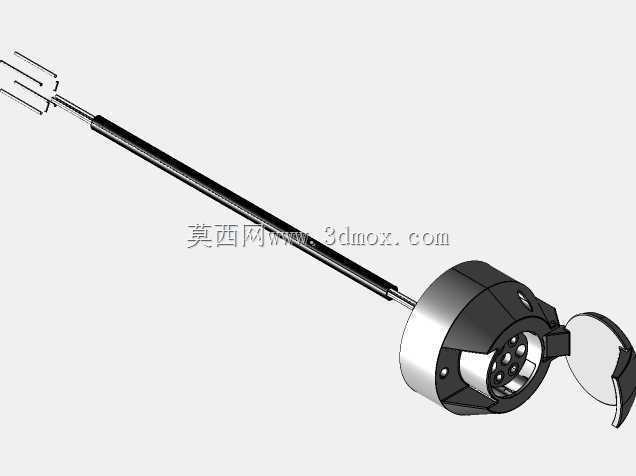

　　在挂车与牵引车的电路对接场景里，这类七芯圆形电气连接部件是保障灯光、信号稳定传输的核心结构件，日常作业中要频繁承受插拔磨损、户外泥水侵蚀、行车振动冲击，设计阶段需要把实际工况的各类约束都纳入考量。从结构布局来看，该部件采用带翻盖的圆形壳体设计，翻盖通过转轴与主体连接，非插接状态下翻盖可完全覆盖插芯端面，避免行车过程中泥沙、雨水进入插孔造成接触不良，翻盖内侧设置有密封贴合面，闭合后能形成基础的防护屏障，适配户外非铺装路面的行驶环境。插芯部分采用圆周均布的七个接触端子，每个端子对应独立的导线压接位，尾部通过橡胶护线套延伸出线束，护线套与壳体尾部采用过盈配合结构，既可以固定线束避免拉扯时端子受力松脱，也能阻断线缆与壳体衔接处的进水路径。

　　设计时首先要匹配牵引车端的对应插头尺寸，插合面的定位槽需要做防呆设计，避免插错针位导致灯光信号接反，比如转向、刹车、示宽灯的针位要和行业通用的七芯拖车接口定义完全对应，保证不同品牌的牵引车辆与挂车都能通用适配。壳体的安装法兰边预留了对称的固定孔位，安装时可以通过螺栓固定在挂车车架前端的预留安装位上，安装边界需要考虑插拔操作的手部空间，法兰面到插芯端面的距离要保证插头插合时不会和周边车架结构产生干涉，通常预留的操作间隙不小于30mm，方便戴手套作业时完成插拔操作。接触端子采用铜基镀锡材质，既保证导电性能，也能提升抗氧化能力，端子与插孔的配合采用弹性接触结构，插合后接触电阻控制在毫欧级，避免大电流工作时出现发热烧蚀的问题，

　　每个端子的载流能力要匹配对应灯光回路的功率需求，比如刹车灯回路的载流能力要高于示宽灯回路，设计时会通过端子的接触面积、压接强度来区分适配。线束部分的线芯颜色采用行业通用的色标规则，不同颜色对应不同功能回路，生产装配时可以通过色标快速完成接线，减少错接概率，线束外被采用耐油耐候的橡胶材质，适应-40℃到85℃的工作环境温度范围，避免长期户外暴晒出现外皮开裂。翻盖的开合角度设计为120度，开启后不会遮挡插合空间，同时翻盖与壳体之间设置有阻尼结构，车辆行驶过程中不会因为颠簸出现翻盖自行翻开的情况，闭合时通过卡扣结构锁定，需要手动按压才能开启，避免高速行驶时翻盖被气流吹开。在建模过程中，需要重点验证插合过程的干涉情况，

　　插头插入时的导向斜面要做足够的导入角，保证盲插状态下也能顺利对位，端子的对中误差控制在0.5mm以内，避免插合时顶弯端子。壳体的壁厚设计兼顾强度与轻量化，采用增强尼龙材质注塑成型，壁厚均匀控制在2.5mm左右，转角处做圆角过渡避免注塑应力集中，安装孔位周边做加厚筋条处理，避免螺栓锁紧时出现壳体开裂。尾部的护线套设计有多个波纹段，具备一定的弯折能力，车辆行驶过程中线束随车架振动产生弯折时，波纹段可以分散应力，避免线缆根部因为反复弯折出现断线问题。这类连接器广泛应用在轻型挂车、房车、拖挂式设备的电路连接场景，除了基础的灯光信号传输，部分场景下也会通过闲置针位传输倒车信号、充电回路电流，设计时预留的端子载流余量可以覆盖这类拓展需求。实际选型时，除了匹配针位数量，还要确认安装法兰的孔距尺寸、插合面的配合直径，保证与现有车辆的安装位、对接插头完全兼容，避免出现装不上、插不紧的问题。建模过程中对所有配合面都做了公差适配，比如插合面的直径公差采用间隙配合，保证插拔力度适中，既不会因为太松出现行车过程中脱落，也不会因为太紧导致插拔操作费力。
