气垫车车厢承载缓冲结构三维设计

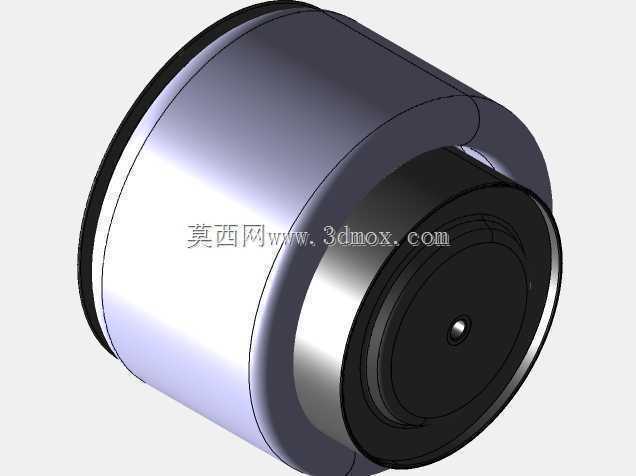

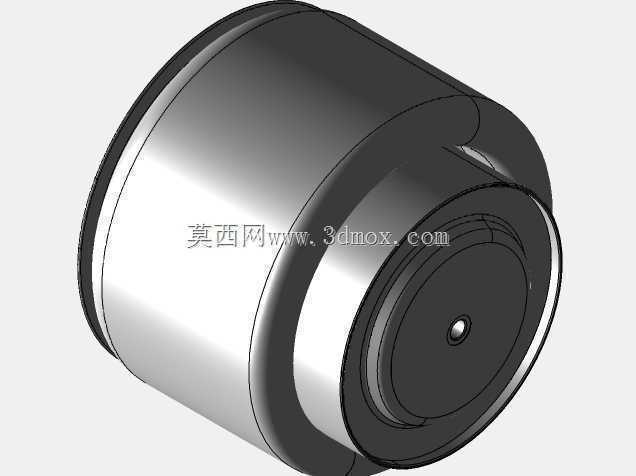

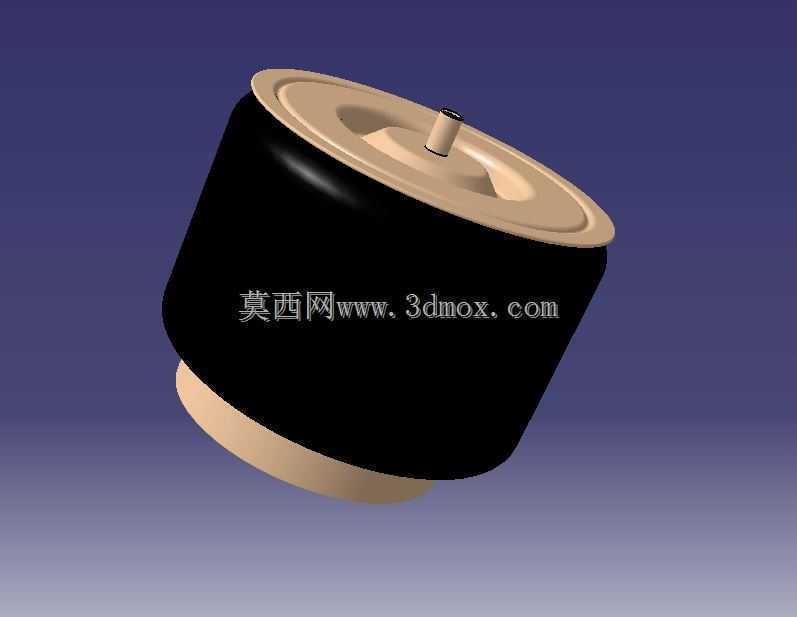

　　在精密仪器运输、重型设备无尘车间转运这类对地面压强、振动幅值有严苛要求的场景里，气垫承载结构的设计合理性直接决定了转运作业的可行性。不同于传统轮式运输依靠硬质滚轮接触地面传递载荷，这套气垫承载腔体采用环形密封唇口设计，工作时压缩空气从腔体底部的均布气孔溢出，在腔体与地面之间形成厚度均匀的气膜层，将整个承载面的接地压强控制在0.05MPa以内，哪怕是环氧自流平地面、高架地板这类承重阈值较低的场地，也能承载数十吨的设备而不会造成地面压损。从结构设计逻辑来看，整个腔体采用上下端盖加中部柔性筒体的三段式布局，上端盖预留了标准的气源接口与承载安装法兰，可直接与转运平台的底部框架通过螺栓组刚性连接，安装法兰的螺栓孔采用跨中均布设计，

　　能适配不同孔距的通用转运架，不需要额外做转接板加工。中部的柔性筒体采用耐折丁腈橡胶材质，设计时预留了15mm的轴向压缩余量，当气膜厚度受地面平整度影响出现波动时，柔性筒体能自适应调整高度，避免刚性磕碰导致密封失效，同时还能过滤掉气源压力波动带来的高频振动，保证上部承载设备的稳定性。下端盖的密封唇口采用向内倾斜12度的倒角设计，工作时压缩空气的压力会将唇口均匀压向地面，形成自密封效应，气压越高密封贴合度越好，不需要额外施加预紧力就能减少压缩空气的泄漏量，降低气源系统的功耗。在安装边界的尺寸控制上，整个腔体的最大外径控制在420mm，整体高度280mm，上端盖的安装法兰直径360mm，均布8个M12的螺栓安装孔，

　　孔位中心圆直径320mm，气源接口采用G1/2标准管螺纹，可直接对接车间常用的压缩空气快插接头，不需要做变径处理。设计过程中特意将腔体的重心控制在安装法兰的中心轴线上，避免气浮状态下出现偏载导致的侧滑风险，同时在下端盖的外圈预留了3mm的耐磨环安装槽，当气源压力不足导致腔体下沉接触地面时，耐磨环会先接触地面，避免密封唇口被地面的硬质颗粒划伤，延长密封件的更换周期。从实际使用的工况适配来看，这套结构可在-10℃到50℃的环境温度下稳定工作，适配的地面平整度要求为每2米长度范围内高度差不超过3mm，这也是大多数工业厂房、洁净车间的地面施工标准，不需要额外对运输路径做地面找平处理。气膜形成后的运行阻力仅为轮式运输的1/20，

　　操作人员仅需很小的推力就能移动数十吨的重载设备，在狭窄的车间通道内也能灵活调整位置，不会像传统轮式转运车那样需要预留较大的转弯半径。结构的拆解维护也做了针对性设计，上下端盖与中部柔性筒体的连接采用卡箍式快拆结构，不需要专用工具就能完成密封件的更换，日常维护时仅需检查密封唇口的磨损情况、清理气孔处的积尘即可，维护成本远低于传统的轮式承载结构。在承载能力的冗余设计上，单组腔体的额定承载能力设定为5吨，常规的气垫转运平台采用4组或6组腔体对称布局，总承载能力可覆盖20吨到30吨的重载转运需求，当其中某一组腔体出现气源故障时，其余腔体仍能短时间承载全部载荷，避免设备倾斜坠落的风险。
