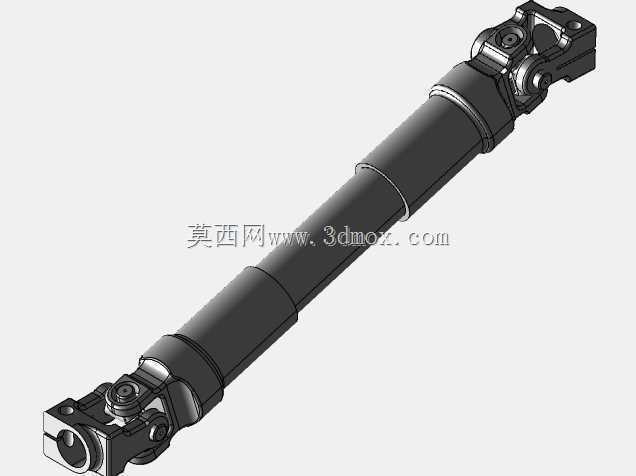

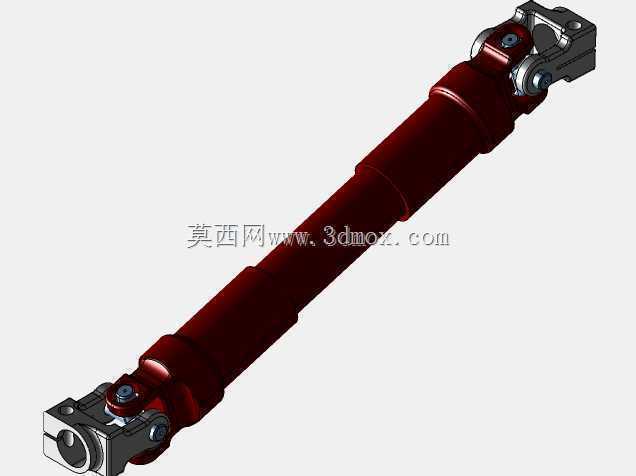

可伸缩双十字轴万向传动轴结构

　　在商用车底盘传动、工业设备长距离扭矩传递、工程机械动力传输场景中，这类带伸缩功能的双十字轴万向节结构是解决轴线偏移、动态位移补偿的核心部件。不同于单万向节存在的转速波动缺陷，两端对称布置的十字轴铰接结构，可在主从动轴存在较大夹角的工况下，通过两端万向节的相位匹配抵消传动不等速性，保证输出端扭矩传递的平稳性，适配安装过程中存在的轴线不对中问题，同时能补偿设备运行过程中因振动、悬架形变、热胀冷缩带来的轴向位移变化。

　　从结构设计逻辑来看，中间段采用花键配合的伸缩轴套结构，轴管与两端花键轴的配合长度经过校核，既保证最大伸缩行程下仍有足够的花键啮合长度，避免花键齿面接触应力过大导致的早期磨损，也限制了最小收缩长度下不会出现结构顶死的问题。两端的万向节叉采用对称式耳座设计，十字轴的四个轴颈分别与主动端叉、从动端叉的轴承孔配合，轴承孔内预留了滚针轴承的安装位，建模时还原了轴承挡圈的卡槽结构，保证实际装配时滚针轴承可通过孔用挡圈实现轴向定位，避免十字轴工作过程中出现轴向窜动。十字轴的轴颈直径、万向节叉的耳座厚度都按照额定传递扭矩的剪切、挤压强度做了匹配设计，叉体与轴管的连接段采用圆弧过渡，减少应力集中风险，避免长期交变扭矩作用下出现焊缝或基体疲劳断裂。

　　安装边界方面，两端万向节叉的连接孔位采用标准的法兰叉耳设计，孔间距、销轴直径匹配通用的传动连接尺寸，可直接与对应规格的动力输出法兰、负载输入端连接，不需要额外做转接件设计。整体结构的最小回转半径经过校核，保证在最大允许工作夹角下，轴管、万向节叉不会与周边的车架、护罩等部件发生运动干涉。伸缩段的花键采用矩形花键设计，齿侧配合间隙控制在合理范围，既保证轴向滑动顺畅无卡滞，也不会因间隙过大导致传动过程中出现冲击异响。

　　实际应用中，这类结构常被用在客车底盘的变速器与驱动桥之间的动力传递，当车辆行驶过程中悬架跳动带动驱动桥上下位移时，传动轴可通过中间伸缩段的轴向滑动、两端万向节的角度摆动，持续稳定传递发动机输出的扭矩，不会因为轴线位置变化出现传动卡滞或扭矩中断。在工业风机、水泵组的长距离传动场景中，该结构也可补偿安装时的对中误差，降低设备运行过程中因基座沉降带来的附加载荷，延长轴承、密封件的使用寿命。建模过程中对每个铰接副的运动间隙都做了还原，可直接用于运动仿真验证，模拟不同夹角、不同伸缩量下的传动状态，校核运动过程中的干涉情况，也可作为有限元分析的基础模型，校核额定扭矩下各部件的应力分布、形变情况，为后续的结构优化、材料选型提供数据支撑。
