手摇式软管卷取收纳装置结构设计

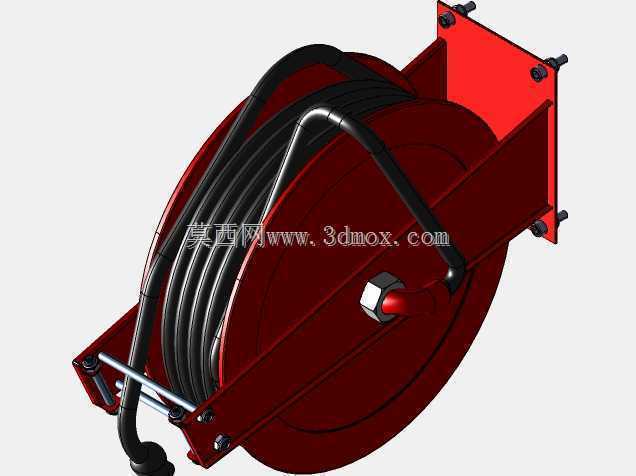

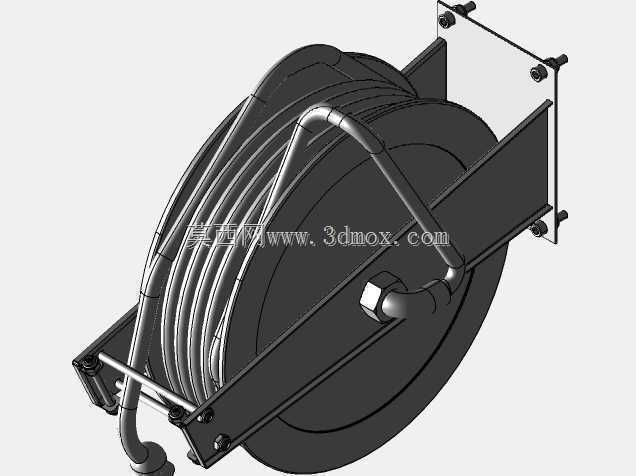

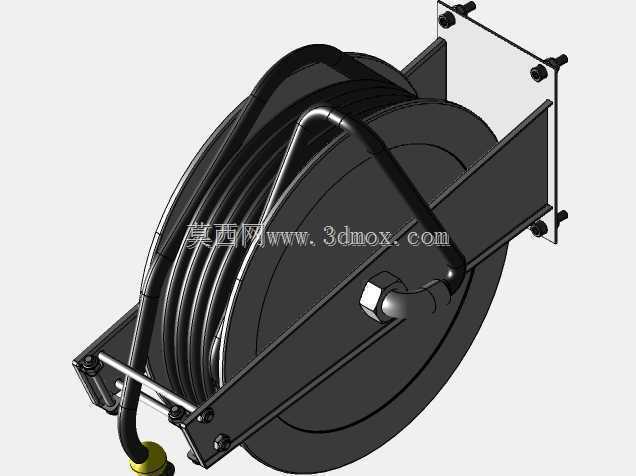

　　在车间气动工具供气管路布置、户外临时输水输油作业、小型设备液压管线接驳这类场景里，散落的软管不仅容易被过往工件、推车碾压造成管壁破损，还会绊绊磕磕影响作业动线，这款手摇式软管卷取装置就是针对这类零散软管收纳、收放需求设计的实用结构。从实际使用逻辑出发，设计时首先考虑的是卷盘的转动顺畅度，两侧支架采用立式支撑结构，卷盘主轴与支架连接处预留了轴承安装位，避免手摇收管时出现卡滞、偏磨的问题，卷盘边缘做了外翻的挡边结构，宽度刚好适配常规1/2英寸口径的橡胶软管，缠绕时软管不会从侧边滑脱，满管缠绕状态下也能保持排布整齐，不会出现乱管叠压导致下次抽拉卡顿的情况。装置底部设计了带安装孔的方形底座，四个角的固定孔可以直接通过膨胀螺栓固定在墙面、

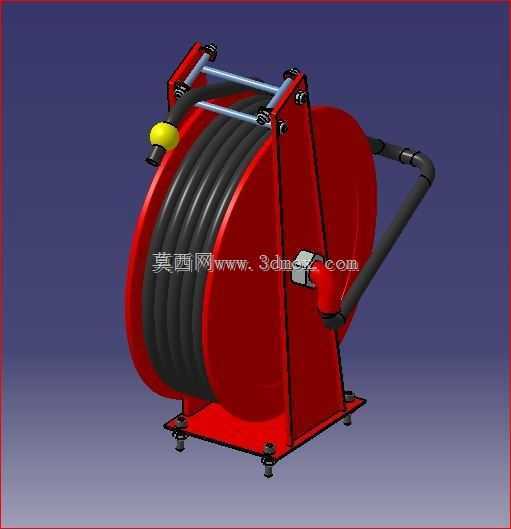

　　设备侧壁或者移动作业小推车上，安装边界的预留尺寸适配多数工业场景的安装基面，不需要额外做复杂的转接支架，底座下方还预留了可调脚杯的安装位置，放置在地面使用时可以通过脚杯调平，避免卷盘转动时出现整机晃动。手摇臂设置在卷盘单侧，采用弯折式圆管结构，握持处做了防滑的包胶处理，摇臂的转动半径经过反复校核，摇转时不会和支架、外接管路产生干涉，摇臂与卷盘主轴之间采用键连接传递扭矩，相比螺丝顶紧的固定方式，长期承受反复正反转的载荷也不会出现松脱打滑。卷盘的进出管位置做了专门的导向结构，输入端的接头固定在支架侧方，外接气源或者水源时管路不会随卷盘转动，避免固定端管路拧结破损，输出端的接头随卷盘同步转动，软管抽出时可以顺着卷盘切线方向顺畅拉出，

　　抽拉阻力小，不需要额外调整软管角度。两侧支架上方还加装了横向的导辊结构，软管收放时会先经过导辊导向，不会直接和支架的金属边缘摩擦，有效降低软管外层橡胶的磨损速度，延长软管的使用寿命。整体框架采用钢板折弯焊接成型，焊接处做了打磨倒角处理，没有尖锐的毛刺棱角，表面喷涂红色防锈漆，适配车间多油污、多水汽的使用环境，长期使用也不容易出现锈蚀掉漆的问题。在结构细节上，卷盘的内部预留了足够的中空过流通道，介质从固定端接头进入后，通过卷盘内部的通道直接连通到缠绕的软管内，不需要额外在卷盘外部走管，避免收放管时外部管路缠绕打结。装置整体的尺寸经过优化，满管缠绕15米长度的1/2英寸软管后，整体宽度不超过400毫米，高度不超过500毫米，

　　不会占用过多的安装空间，不管是固定在生产线旁作为气动工具的气源收纳装置，还是安装在维修作业车上作为临时输油输水管路的收纳结构，都能适配空间要求。实际使用时，抽出软管可以根据作业距离拉出对应长度，卷盘自带的止转结构可以在拉出到需要长度后自动锁止，不需要额外固定，收管时只需要扳动手摇臂就能平稳将软管整齐缠绕在卷盘上，相比手动盘卷软管的方式，收管效率提升明显，也能避免软管盘卷时出现死折，影响管路的通流能力。
