卧式5000升储油罐体带支撑结构设计

　　在散料流体储运领域，5立方级卧式储油罐是中小型油料中转、场站暂存、作业面配套供油场景里的常用设备，这类罐体的设计需要兼顾落地安装的稳定性、罐体本身的承压冗余、日常操作的便利性，不能只做一个空心筒子应付结构。从实际落地的工况来看，这类罐体常被用在工地临时燃油存放点、农村加油网点、厂区内部油料周转区，也有部分会被改装后作为车载储液装置的基础罐体，用来存储柴油、润滑油或者其他非强腐蚀性的液态工业介质，所以设计之初就要把不同场景的安装边界考虑进去。

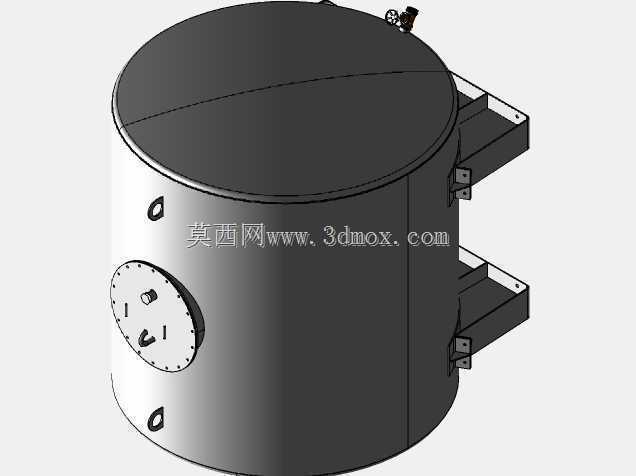

　　先看整体的结构布局，罐体采用卧式椭圆封头对接圆柱形筒身的结构，这种结构相比方形储液箱，没有应力集中的直角焊缝区，内部承压时应力分布更均匀，哪怕是常压存储的工况，也能耐受一定的温度变化带来的内部压力波动，不会因为夏季高温罐内介质膨胀出现焊缝开裂的问题。筒身下方设置的两个鞍式支撑座，是整个罐体落地受力的核心部件，支撑座的立面和罐体外壁完全贴合，接触区域做了加宽处理，避免局部压强过大导致罐壁变形，支撑座底部是平直的安装基面，预留了和地基预埋钢板焊接或者螺栓固定的位置，安装时只要保证两个支撑座的水平度偏差在允许范围内，罐体放上去之后就不会出现局部受力不均的情况。

　　罐体顶部的人孔结构是日常检修、清理罐内杂质的通道，人孔盖采用快开式压紧结构，周边均匀布置锁紧件，密封面嵌有耐油橡胶圈，关闭后能保证罐内的密封性能，减少油料挥发损耗，也能避免外部雨水、杂质进入罐内污染介质。人孔旁边预留的小接口，可以用来安装呼吸阀、液位计或者油料加注管路，不用后期在罐壁上额外开孔破坏结构强度。罐体底部最低点设置的排污口，正好对准两个鞍座之间的空隙位置，日常维护时打开排污阀就能把罐底沉积的水渣、杂质完全排净，不会有积液残留的死角，这个位置的开孔做了加厚补强处理，因为排污口附近是介质流动冲刷比较频繁的区域，补强之后能避免长期使用出现开孔处磨损渗漏的问题。

　　设计的时候要严格控制罐体的外形尺寸边界，5000升的有效容积对应的筒身长度和直径比例要控制在合理区间，不能做的过于细长导致支撑跨距太大，运输和吊装的时候出现筒身挠度变形，也不能做的过于粗短导致整体重心过高，落地安装后稳定性差。筒身的壁厚选择要结合存储介质的密度、日常使用的环境温度范围来定，常压存储油料的场景下，壁厚要满足足够的刚性冗余，哪怕罐体满载的时候，筒身中部的变形量也要控制在允许范围内，不能因为长期满载出现筒身下凹变形。鞍座的位置设置要避开筒身的环向焊缝，同时两个鞍座的间距要让罐体的受力点落在合理的位置，减少悬臂段的长度，降低吊装和满载状态下的焊缝应力。

　　从实际使用的角度出发，罐体的外表面做整体的防腐涂装处理，涂层厚度要满足户外放置的防腐蚀要求，避免长期日晒雨淋出现罐壁锈蚀的问题。罐体顶部的几个小型吊耳结构，是专门为吊装转运设计的，吊耳的位置经过重心核算，吊装的时候罐体可以保持水平状态，不会出现倾斜滑落的风险，吊耳和罐壁的连接位置做了加劲板补强，能承受满载状态下的整体重量，不会出现吊装时吊耳撕裂的问题。

　　很多新手做这类罐体设计的时候，容易忽略鞍座和罐壁之间的连接细节，要么是支撑面和罐壁弧度不匹配，安装时只有线接触导致局部压强过大，要么是鞍座的高度留的不够，导致底部排污口的操作空间不足，后期接排污管的时候操作困难。还有的设计把人孔开在罐体侧面，看似方便人员进入，实则会破坏筒身的整体承压结构，而且密封难度比顶部人孔大很多，长期使用容易出现渗漏问题。这个设计里把所有需要操作的接口都布置在罐体顶部和底部的易操作位置，侧面没有多余的开孔，既保证了罐体的结构完整性，也让日常操作的动线更合理，加注油料、查看液位、排污清理都不用绕着罐体找操作位。

　　另外在安装边界的考量上，两个鞍座的底部安装孔间距是固定的，做基础施工的时候只要按照这个间距预留固定点位，就能直接把罐体落位固定，不需要现场调整支撑位置，能大幅减少现场安装的工作量。罐体整体的高度控制也考虑了日常操作的便利性，顶部人孔的位置距离地面的高度刚好适合操作人员站在地面就能完成开盖、加注的操作，不需要额外搭建操作平台，对于中小型场站来说能省掉不少配套设施的成本。筒身两端的椭圆封头是冲压成型的标准结构，和筒身对接的时候采用环向满焊，焊缝经过煤油渗漏检测就能满足使用要求，加工难度低，普通的压力容器加工车间都能完成制作，不需要特殊的加工设备，也能控制整体的制造成本。
