乘用车钢制5J13规格轮辋结构设计

　　这款轮辋对应5J13规格，适配13英寸直径的轮胎，轮辋宽度为5英寸，J代表轮缘的轮廓标准，是民用小排量乘用车、轻型载货微面常用的车轮规格。日常应用场景覆盖城市铺装路面通勤、城郊非铺装路面短途行驶，也可适配小型拖挂式设备的行走轮组，作为整车行走系统的核心承载部件，轮辋需要同时承担车身垂直载荷、行驶过程中的纵向加速制动力、转向时的横向侧向力，还要缓冲路面颠簸带来的瞬时冲击，避免应力集中导致的结构失效。

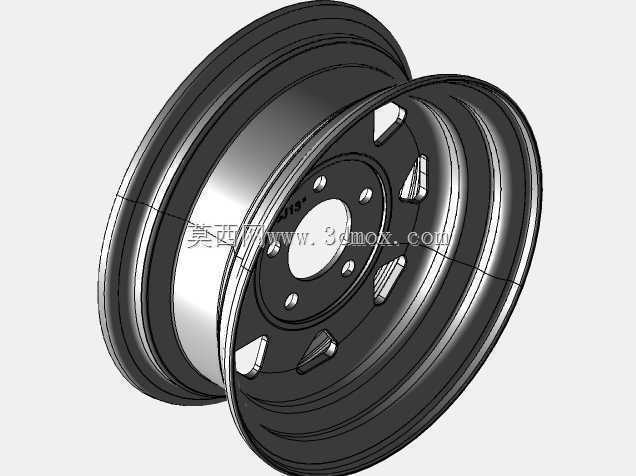

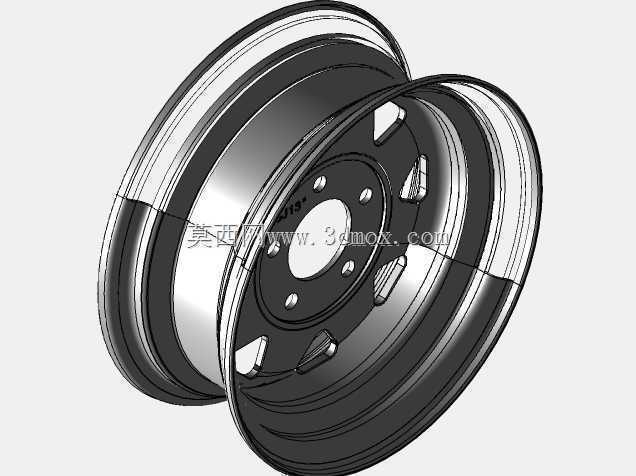

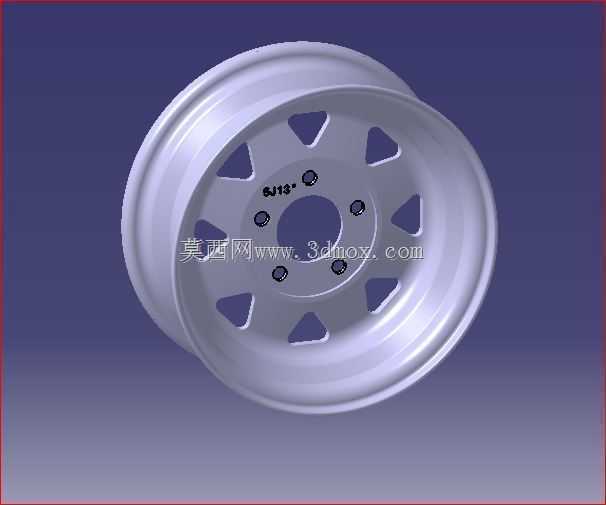

　　从结构设计来看，该轮辋采用钢制滚压成型轮辋+冲压焊接轮辐的分体组合结构，相比一体式铸造铝合金轮辋，钢制结构的抗冲击韧性更强，在遭遇路面坑洼、硬物磕碰时不易发生脆性开裂，更适合负载较大、使用工况复杂的经济型车辆。轮辐部分采用8个三角形减重孔的对称布局，在保证轮辐整体抗弯、抗扭刚度的前提下，尽可能去除非承载区域的材料，降低车轮的旋转惯量，提升车辆加速、制动时的响应速度，同时减重孔也能为制动系统提供足够的通风空间，带走制动片与制动盘摩擦产生的热量，避免长时间制动后制动效能热衰减。

　　安装边界方面，轮辐中心的定位孔采用台阶式设计，装配时与车桥轴头的定位止口精准配合，保证轮辋的旋转中心与车桥轴线完全重合，避免高速行驶时出现车轮径向跳动、方向盘抖动的问题。围绕中心孔均匀分布的5个螺栓孔，对应常见的5孔轮毂安装节圆，螺栓孔采用沉孔结构，装配时轮毂螺栓的锥形端面与沉孔锥面紧密贴合，既可以分散螺栓的压紧应力，也能在紧固过程中自动对中，消除装配间隙。轮辋的轮缘部分采用标准J型轮廓，胎圈座的角度、深度严格匹配对应规格轮胎的胎圈尺寸，保证轮胎充气后胎圈与轮辋紧密贴合，不会在高速行驶、急转向时出现轮胎脱圈的风险，轮辋中部的深槽结构是轮胎拆装时的让位空间，方便维修时徒手或借助简单工具完成轮胎的拆装作业，无需专用的大型拆胎设备，降低后期维护成本。

　　设计过程中首先需要明确整车的轴荷参数，根据满载状态下的单轮最大载荷，核算轮辋本体、轮辐、焊接位置的应力安全系数，通常钢制轮辋的安全系数需要达到2.5以上，才能应对复杂路况下的瞬时冲击载荷。轮辐的冲压成型需要考虑材料的延展率，避免冲压过程中减重孔边缘、螺栓孔位置出现材料拉裂的问题，焊接工序采用二氧化碳气体保护焊，将轮辐与轮辋的结合面均匀焊接，焊接后需要做去应力处理，避免长期使用后焊接位置出现应力腐蚀开裂。轮辋滚压成型后需要做径向跳动、端面跳动的检测，跳动量需要控制在1.2mm以内，否则会导致车辆行驶时的振动问题，影响驾乘舒适性。

　　实际装车使用时，该规格轮辋适配的轮胎扁平比通常在70系列，较高的扁平比可以配合钢制轮辋的韧性，进一步缓冲路面冲击，适合对成本敏感、使用场景复杂的车型。轮辋表面采用电泳防锈处理，相比普通喷漆处理，电泳层的附着力更强，在遭遇路面碎石击打、泥水侵蚀时不易脱落，能够保证长期使用后的防锈能力，避免轮辋因锈蚀导致结构强度下降。在做三维建模过程中，需要重点还原轮辋的胎圈座轮廓、轮辐的曲面过渡、螺栓孔的沉孔角度这些关键配合尺寸，这些尺寸直接影响后续的装配可行性与使用安全性，不能随意简化，否则模型用于结构仿真、装配验证时会出现结果偏差。
