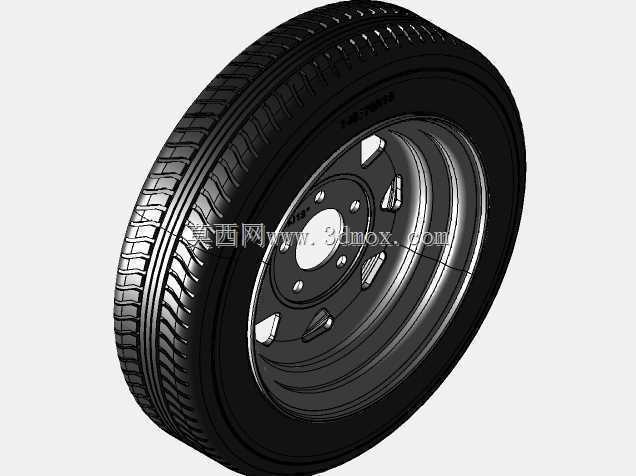

在微型代步车、低速电动乘用车以及小型拖挂设备的行走系统设计中,145/70R13规格的车轮总成是应用占比极高的核心行走部件,这类轮组的设计匹配直接决定了整车行驶的平顺性、承载可靠性以及转向操作的精准度,很多初入行的结构工程师在做行走系统匹配时,往往只关注轮胎的标称尺寸,忽略轮辋与轮胎的配合公差、安装孔位的边界约束,最终导致实车装配后出现轮胎漏气、轮辋变形甚至行驶中轮组脱落的严重问题。

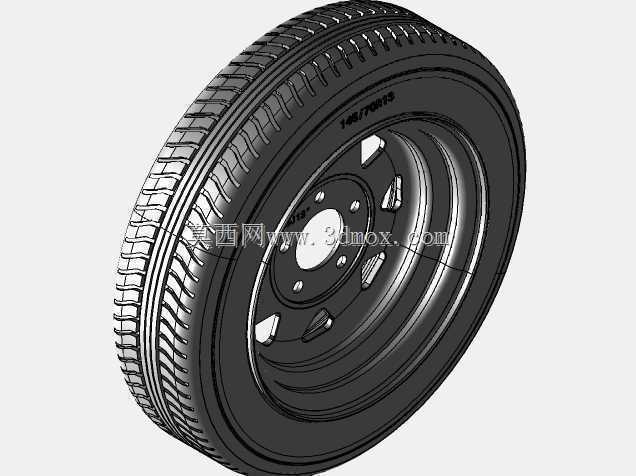

从实际使用场景来看,这个规格的车轮大多适配整备质量在一吨以内的小型车辆,日常行驶的路面覆盖城市铺装路面、乡村非铺装碎石路,部分特殊改装的小型作业设备还会在厂区硬化路面、轻度泥泞场地使用,这就要求轮组在设计时既要兼顾铺装路面的低滚阻需求,也要考虑非铺装路面的抗冲击能力。轮胎部分采用常规的子午线结构,胎面的花纹块排布做了针对性优化:连续的中央花纹条保证直线行驶的抓地稳定性,两侧交错的块状花纹则用来提升转向时的侧向附着力,花纹沟的深度设置兼顾了日常行驶的耐磨寿命与雨天排水需求,避免高速通过积水路段时出现水滑现象。胎侧的70扁平比设计,能够在车辆经过路面颠簸、减速带时提供足够的形变缓冲,过滤掉大部分路面传递到悬架的冲击,既提升乘坐舒适性,也能降低硬冲击对转向节、下摆臂等底盘部件的损伤。

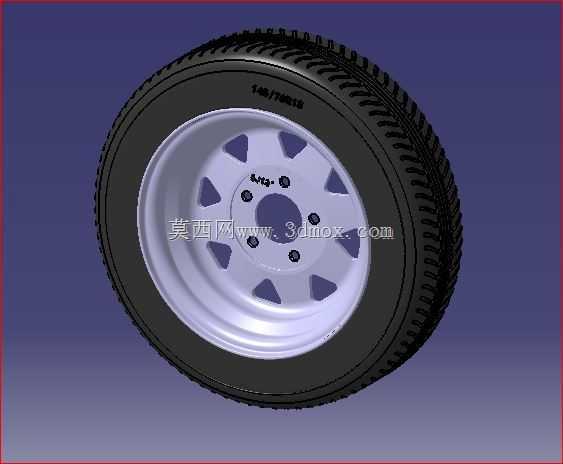

轮辋部分的设计完全匹配145/70R13轮胎的安装尺寸,轮缘的高度、胎圈座的角度严格遵循行业通用的配合公差,保证轮胎充气后胎圈能够紧密贴合在轮辋座面上,不会在急加速、急制动时出现轮胎与轮辋的相对滑转。轮毂采用钢制冲压焊接结构,相比同尺寸的铝合金轮毂,钢制结构的抗冲击韧性更强,在遇到路面深坑、硬物撞击时不容易出现脆性开裂,更适合低速重载的使用场景;轮毂上的安装孔采用均匀分布的多螺栓布局,孔位的分度圆直径、中心定位孔的尺寸都做了精准的公差约束,安装时依靠中心孔实现轮组与车轴的同轴定位,螺栓只承担紧固载荷,避免螺栓受剪切力导致的断裂风险。轮毂表面的通风缺口不仅是为了造型美观,更重要的是在车辆行驶时能够引导气流穿过制动鼓/制动盘的表面,带走制动过程中产生的热量,避免长时间制动出现热衰退,影响制动效能。
做这类轮组建模时,不能只做外观曲面的复刻,要重点关注几个核心的安装边界:首先是轮组的偏距,也就是轮毂安装面到轮辋中心面的距离,这个参数直接决定了轮组装车后是否会与翼子板、悬架拉杆发生运动干涉,很多新手建模时忽略偏距设置,打印样件装车后才发现打方向时轮胎蹭到翼子板内衬,只能重新调整模具;其次是轮胎的最大形变尺寸,要考虑车辆满载、轮胎以最大气压充气时的外径膨胀量,以及转向到最大角度时轮胎与周边部件的最小安全间隙,预留足够的运动空间,避免极限工况下的部件干涉;最后是轮辋的气门嘴安装位,要预留足够的操作空间,方便后续充气、胎压检测模块的安装,不能让气门嘴被轮毂加强筋或者制动部件挡住,导致日常维护无法操作。
从结构强度的设计思路来看,轮辋与轮辐的焊接位置做了圆弧过渡处理,避免应力集中,在承受垂直冲击载荷时,应力能够均匀分散到整个轮辐面上,不会在焊接位置出现应力断裂;胎圈座位置做了滚花处理,增加轮胎与轮辋之间的摩擦力,大扭矩输出时也不会出现胎圈打滑。整个轮组的动平衡精度也在建模时做了考量,轮辐上的缺口均匀对称分布,减少后续动平衡时需要添加的平衡块重量,提升高速行驶时的稳定性,避免车轮抖动。
