手摇式拖车驻车支撑稳定装置

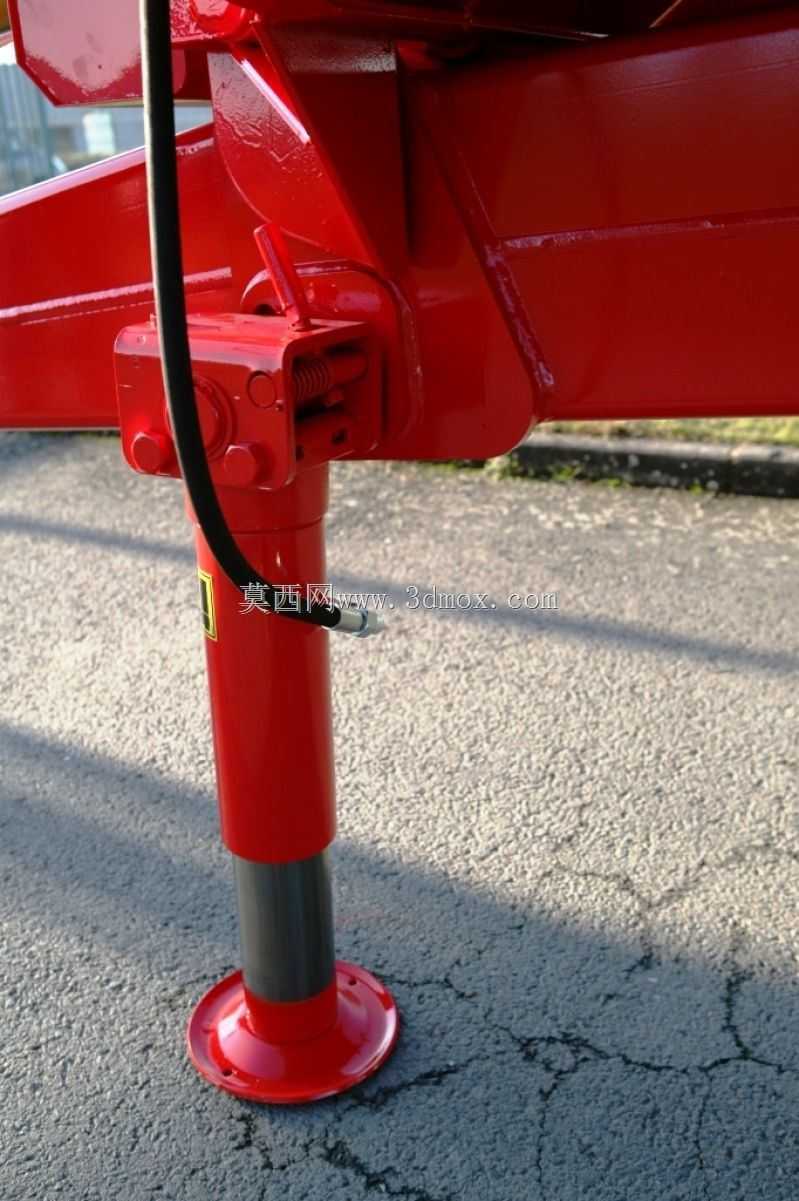

　　在拖挂类设备驻车作业场景中，这类支撑稳定装置是不可或缺的配套部件，主要承担驻车状态下的载荷承载、车体调平、防晃稳固定位的作用，常见于货运拖挂车、旅居拖挂房车、小型工程拖挂设备、农用拖挂机具的驻车环节，当拖挂设备与牵引车头脱钩分离后，单靠拖挂前端的原有支撑结构往往无法承受长时间静置的载荷，也难以抵消地面不平整带来的倾斜、晃动问题，甚至会在人员上下、货物装卸过程中出现侧倾风险，这类稳定支撑装置就是为解决这类实际工况问题设计的。

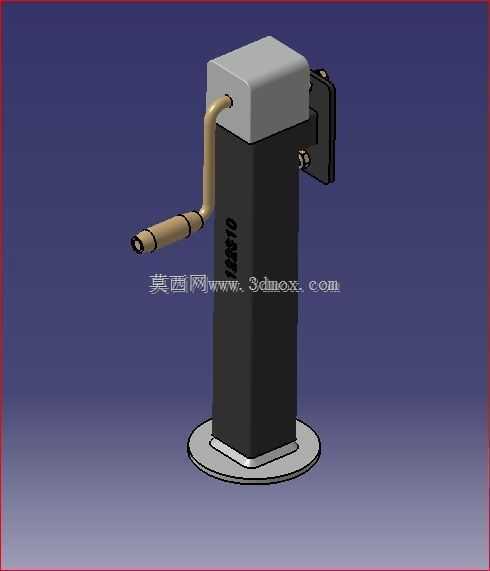

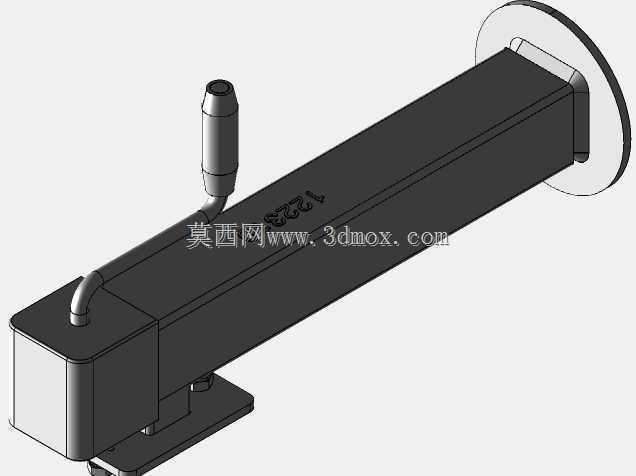

　　从结构设计逻辑来看，整个装置采用立柱式承载主体，主体为方形截面的高强度立柱结构，内部集成丝杆升降传动副，外部的摇柄通过侧置的传动弯杆连接内部丝杆机构，摇动手柄时即可带动内部丝杆转动，驱动底部支撑盘沿立柱轴向做升降动作，实现支撑高度的无级调节，调节行程可覆盖多数非硬化铺装路面的高度差，满足不同驻车场景的调平需求。顶部的安装座采用法兰式连接结构，预留的安装孔位可直接与拖车底盘前端的安装梁通过螺栓刚性连接，安装座与立柱主体之间做了加强筋过渡处理，避免长期承载过程中连接位置出现应力集中开裂的问题。

　　实际选型安装时需要重点关注几个边界参数，首先是安装面的位置要求，装置安装后摇柄的转动空间需要预留足够余量，避免摇柄转动过程中与底盘其他构件、外挂箱体发生运动干涉，侧置的摇柄在非使用状态下可贴合立柱侧面收纳，减少行车过程中的突出物剐蹭风险。底部支撑盘采用大直径圆形平板结构，接触面积远大于立柱截面，可有效降低对地面的压强，在软质土地、砂石路面驻车时不会轻易出现下陷问题，支撑盘与内部丝杆的连接位置采用万向铰接结构，当地面存在一定坡度时，支撑盘可自适应偏转角度，完全贴合地面保证支撑受力均匀，不会出现局部点接触导致的支撑失稳。

　　从功能特性上看，这类手摇式稳定装置相比电动支撑结构结构更简单，可靠性更强，不需要额外布设电路、液压管路，完全依靠机械传动实现升降动作，在野外无供电的作业场景下也能正常操作，内部的丝杆副带有自锁特性，当调整到合适高度停止摇动摇柄后，支撑位置可自动锁止，不会因为承载载荷出现自行回落的问题，承载能力可覆盖多数轻型、中型拖挂设备的前部支撑载荷需求。设计建模过程中，需要重点校核立柱的压杆稳定性，根据额定承载载荷计算立柱的壁厚、截面尺寸，避免长行程伸出状态下立柱出现失稳弯曲；同时要校核丝杆的轴向承载能力、螺纹副的接触强度，保证在额定载荷下长期使用不会出现螺纹滑牙、丝杆变形的问题；摇柄的力臂长度经过优化设计，保证操作人员在手动摇动时施加的操作力在合理范围内，不需要借助额外加力杆即可完成升降调节，单人即可完成驻车支撑的全部操作。

　　日常使用场景中，这类装置除了驻车脱钩时的主支撑作用，也可在拖挂设备长时间停放时作为辅助支撑使用，减少轮胎、悬挂系统的长期静载荷承压，延长轮胎和悬挂部件的使用寿命；在装卸货物时，伸出支撑装置接触地面，可抵消货物装卸过程中车体的俯仰晃动，提升装卸作业的安全性。建模时对各运动部件的配合间隙做了合理预留，考虑到户外使用场景下的泥沙、灰尘侵入问题，立柱顶部的传动位置设置了防尘密封结构，减少杂质进入内部传动副造成的磨损，延长装置的实际使用寿命，安装法兰的孔位按照通用拖挂底盘的安装标准设计，可直接适配多数市售拖挂设备的安装接口，不需要额外做改装适配。
