M8规格橡胶隔振螺栓组件结构设计

　　做设备结构设计的同行大多有过类似经历：小型工控机柜、车载电子模组、桌面型检测仪器这类对振动敏感的轻载设备，在做隔振方案选型时，往往找不到适配安装空间的紧凑隔振元件——要么是橡胶垫需要额外设计固定结构，装配工序繁琐，要么是重型减振器体积过大，挤占内部器件排布空间，M8规格的螺栓型橡胶减振组件，恰恰是填补这类轻载隔振场景空白的常用元件。

　　这类隔振件的核心功能，是在两个刚性连接的构件之间形成弹性缓冲层，阻断设备自身运行产生的振动向外传递，同时也能隔绝外部环境的振动冲击传递到精密器件上。比如小型流水线旁部署的视觉检测相机支架，输送线运行时的机架振动会导致相机成像模糊，在支架与安装底座之间加装4组该规格减振器，就能将传递到相机端的振动幅值衰减70%以上；再比如车载安装的小型控制盒，车辆行驶过程中的颠簸、发动机怠速振动，会导致盒内接线端子松动、电路板焊点疲劳，用这类减振器做悬浮式安装，能大幅提升器件在移动工况下的使用寿命；还有桌面型的精密分析仪器，放置在生产车间现场时，周边设备运行带来的地面微振动会影响检测精度，通过该类减振器做底部支撑，不需要额外做隔振地基就能满足使用要求。

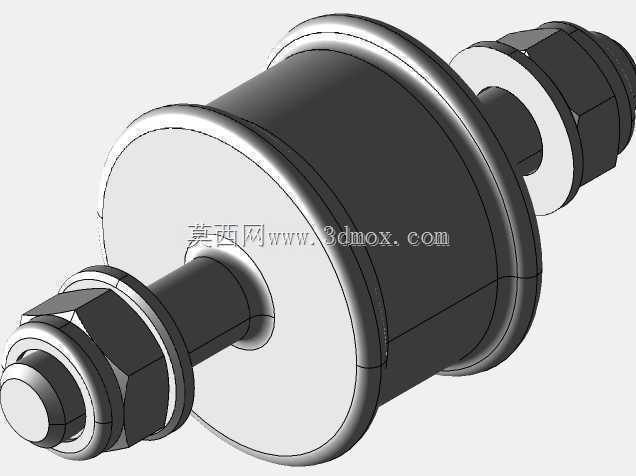

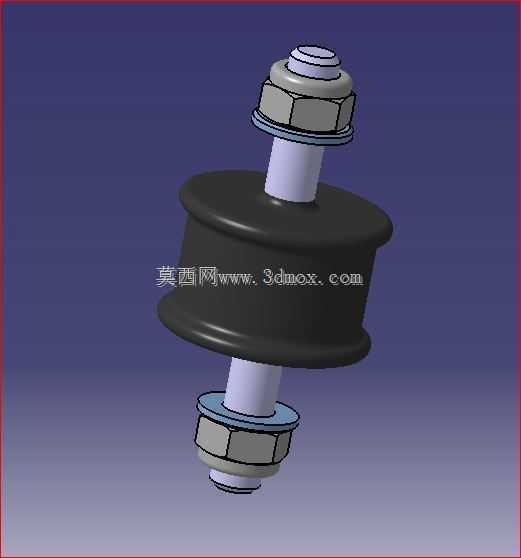

　　从结构设计逻辑来看，这款减振组件采用了贯穿式螺栓与橡胶基体硫化为一体的结构，中间的橡胶主体是承担隔振功能的核心部分，上下两端的金属垫圈与六角螺母是安装锁紧结构。设计时首先要匹配M8螺纹的通用安装规范，螺栓伸出橡胶基体两端的长度，刚好满足穿过8mm厚度安装板后配装平垫、防松螺母的锁紧需求，不需要用户额外裁切螺栓长度，也避免了螺栓过长触碰设备内部器件的问题。橡胶主体采用中间粗、两端收窄的腰鼓外形，这种结构的优势在于，不管是承受轴向的压力、拉力，还是径向的剪切力，橡胶变形量都能保持均匀，不会出现局部应力集中导致橡胶过早开裂的问题；同时腰鼓型的外形在承受侧向冲击时，橡胶的变形行程更长，缓冲效果比等直径的圆柱橡胶垫更好。

　　安装边界方面，这款减振器的适配场景非常明确：单组额定承载范围在5kg到15kg之间，四组配套使用时可以承载总重量20kg到60kg的设备，刚好覆盖大部分小型工业设备、电子模组的重量区间。安装时只需要在上下两个安装板上分别加工直径8.5mm的光孔，将减振器螺栓穿过两个安装板的对应孔位，两端锁紧螺母即可，不需要额外设计固定压盖、定位卡槽等结构，单组安装耗时不超过30秒，非常适合批量装配的生产线使用。需要注意的是，锁紧螺母时不能过度拧紧，否则会将橡胶基体压溃，丧失弹性缓冲能力，一般锁紧到橡胶端面与垫圈完全贴合、再施加1/4圈的预紧力即可，既能保证连接不松动，又能预留足够的橡胶变形空间。

　　在细节设计上，螺栓与橡胶结合的部位做了滚花处理，硫化后橡胶会嵌入滚花的凹槽内，避免长期受振动后螺栓与橡胶基体出现相对转动、甚至松脱的问题；两端配套的平垫外径比橡胶基体的端面直径小2mm，锁紧时压力能均匀传递到橡胶端面上，不会出现垫圈边缘切割橡胶的情况；螺母采用了防松型的六角锁紧螺母，在持续振动的工况下不会出现自行退丝的问题，不需要额外加装防松垫圈或者涂螺纹胶，减少了装配的物料种类。

　　很多刚入行的结构设计师在做隔振设计时，容易陷入“选刚度越大的减振器越稳”的误区，实际上对于轻载精密设备来说，刚度过大的减振器隔振效率极低，振动会直接通过刚性路径传递，这款M8规格的减振器橡胶硬度选用了适中的邵氏45度，固有频率设计在10Hz左右，能有效覆盖工业现场大部分常见的振动频率区间，比如电机运行的25Hz、输送线辊筒转动的15Hz、车辆行驶的路面激励频率等，都能在隔振区间内实现有效衰减。同时橡胶材质选用了耐油耐老化的丁腈橡胶，在车间常见的油污、温湿度变化环境下，使用寿命能达到5年以上，不会出现短期内橡胶硬化、开裂导致隔振失效的问题。

　　从三维建模的角度来说，这类标准五金件的建模重点在于还原真实的装配关系，建模时需要注意橡胶基体与螺栓、垫圈的配合位置，不能出现干涉；橡胶部分的外形要做适当的脱模斜度，符合实际硫化生产的工艺要求，不能出现倒扣结构导致无法脱模；螺纹部分如果是用于装配仿真，可以用简化的装饰螺纹线，如果是用于加工出图，则需要标注清楚螺纹精度等级、螺栓的材质强度等级、橡胶的硬度与材质要求，确保加工出来的零件性能符合设计预期。在做整机装配时，这类减振件的排布要尽量遵循重心对称原则，四组减振器均匀布置在设备重心的四周，避免出现某一组减振器承载过大、其他组承载不足的情况，保证各个方向的隔振效果一致。
