拖车用对插式电气连接组件结构设计

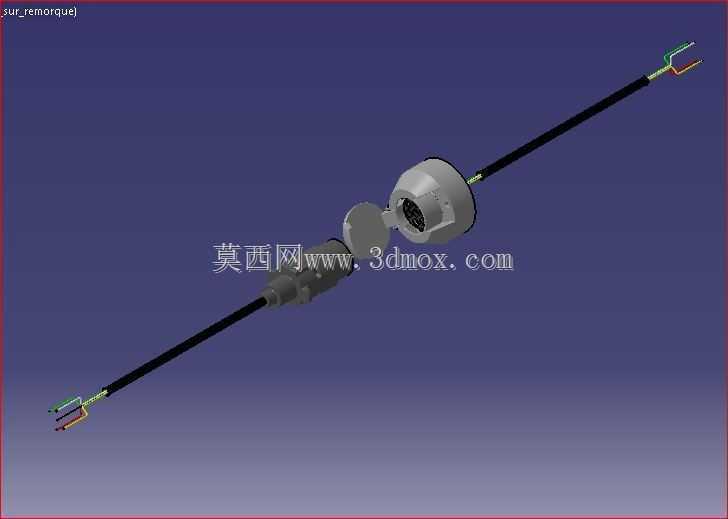

　　在拖挂类设备的电路布设场景中，主车与拖挂单元之间的信号、动力传输始终是可靠性设计的核心环节，这类跨单元的电气连接不能采用常规固定接线方案，毕竟拖挂设备存在频繁摘挂、行驶过程中持续振动、户外工况泥水侵蚀等多重考验，这套对插式电气连接组件正是针对这类场景开发的专用连接部件。从结构设计逻辑来看，组件采用公母对插的分体式结构，公端与母端分别集成在两段线束的端部，非连接状态下自带的翻盖式防护结构可以完全覆盖插接触点区域，避免户外停放时灰尘、雨水侵入触点造成接触不良，插合到位后防护盖会被对插结构自然顶开，同时外壳的卡扣结构会自动锁止，防止车辆行驶过程中因颠簸出现接插件松脱的问题。线束部分采用多芯分色设计，不同线芯对应不同的电路功能，

　　涵盖行车灯光信号、制动信号、转向信号以及辅助供电回路，线芯端部做了压接端子处理，方便与两端车体的电路系统做接线固定，线束外层的防护套采用耐候性橡塑材质，能够耐受-40℃到80℃的环境温度区间，同时具备耐油污、耐反复弯折的特性，适配拖挂连接处的小幅度摆动工况。从安装边界来看，接插件主体的最大外径控制在45mm以内，对插完成后的整体轴向长度为72mm，两端引出的线束长度可根据实际布设需求调整，安装时不需要额外设计复杂的固定支架，公母端分别固定在主车尾部、拖挂单元前部的预留安装位即可，接插件外壳自带的安装耳可以通过M6螺栓直接固定，安装孔位间距为38mm，适配多数常规拖挂车型的预留安装尺寸。设计过程中重点考量了接插操作的便捷性，

　　摘挂作业时不需要额外工具，单手按压卡扣解锁即可拔出公端，插合时只需要对准定位槽推入，听到卡扣锁止的声响即可确认连接到位，定位槽的错位防呆设计可以避免插错针脚导致的电路短路问题，哪怕是没有电路维修经验的操作人员也能完成摘挂操作。触点部分采用铜基镀锡工艺，既保证了导电性能，又能避免长期使用后触点氧化导致的接触电阻升高，每一路触点的额定载流能力为10A，完全满足拖挂单元灯光、辅助设备的供电需求，插合状态下的防护等级达到IP67，高压水枪冲洗、短时间涉水都不会造成电路短路问题。在振动耐受性能上，接插件内部的触点采用弹性接触结构，哪怕在持续的高频振动工况下，触点之间也能保持稳定的接触压力，不会出现瞬断的问题，

　　避免行驶过程中灯光信号异常引发的交通安全隐患。线束与接插件外壳的衔接位置做了应力缓释结构，线束弯折时应力会分散在防护套的渐变段，不会出现线芯在接插件根部断裂的问题，相比常规的直出式线束结构，弯折寿命提升三倍以上。这套连接组件不仅可以用在常规货运拖挂车上，也适配旅居拖挂房车、小型拖挂式作业设备、农用拖挂机具的电路连接场景，不同场景下只需要调整线芯的接线定义即可适配，不需要改动接插件的主体结构，具备较强的通用适配性。
