七芯拖车电气连接插头结构设计

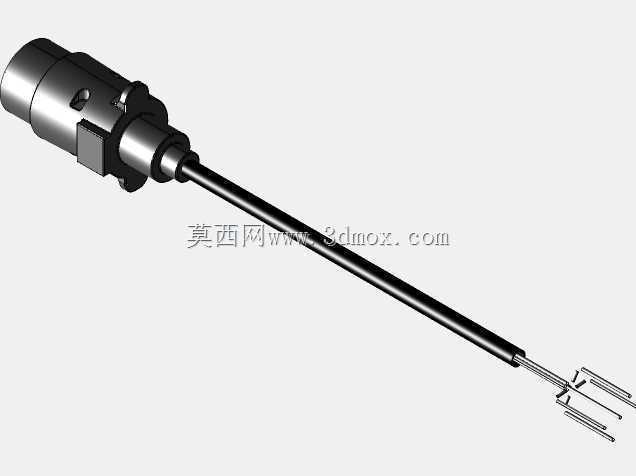

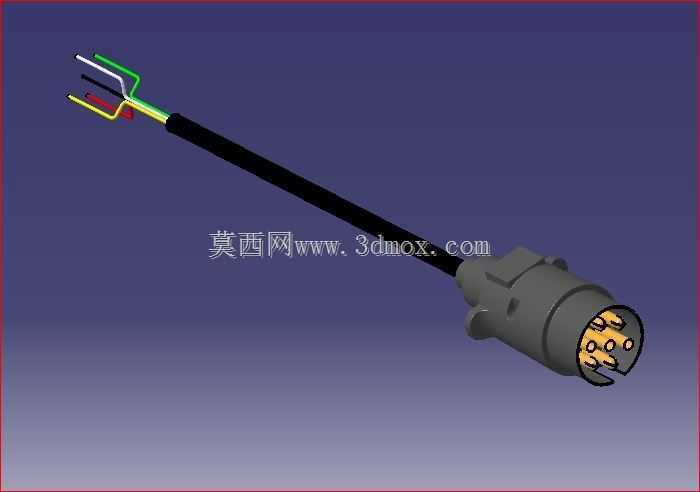

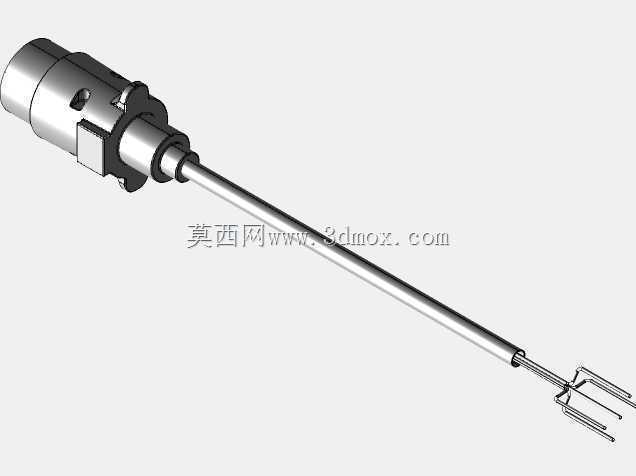

　　在拖挂式车辆的电气系统搭建中，七芯电气连接插头是承担主车与拖挂单元之间信号、电力传输的核心部件，日常作业场景里，不管是货运拖挂、旅居房车还是农用机具拖挂，都需要依靠这类接插件实现灯光信号、制动信号、辅助供电等多回路的稳定连通，避免行驶过程中出现信号中断引发的安全隐患。从结构设计层面来看，这款七芯插头采用圆柱式插接主体，插合端内置七个环形排布的导电插针，每个插针对应独立的线芯压接位，线芯出口处做了渐变式的护套收口结构，能够对线束弯折区域形成应力释放，避免车辆行驶过程中反复拉扯、弯折导致线芯断裂。插头外壳选用耐候性工程塑料材质，表面做了防滑纹理处理，既可以在户外日晒雨淋的工况下抵御温变、腐蚀影响，也能方便操作人员徒手完成插拔锁紧操作，

　　插合面的密封圈结构可以在插接到位后形成密封腔体，阻挡泥水、灰尘进入接触区域，降低接触电阻升高、插针氧化的故障概率。设计过程中需要重点考量安装边界的适配性，插头主体的外径控制在常规拖车安装座的适配尺寸范围内，尾部出线的护套长度预留了足够的线束弯曲半径，不会和拖车牵引架的周边结构产生运动干涉，不管是正装还是侧装在牵引架端，都能保证线束走向顺畅，不会出现过度折弯的情况。七个插针的排布遵循行业通用的引脚定义逻辑，对应转向、刹车、示宽、倒车、接地、常电、辅助供电七个独立回路，每个插针的压接端都做了防脱倒刺结构，压接导线后可以承受规定范围内的拉拔力不松脱，线芯分色处理和常规车辆线束色标保持一致，方便现场布线时快速对应回路，减少接线错误的概率。

　　实际选型应用时，需要匹配对应规格的插座端完成配对，插接到位后外壳的卡扣结构会自动锁止，避免车辆行驶振动导致插头松脱，日常维护时只需要定期检查插针表面的氧化情况、密封圈的老化程度，就可以保证长期使用的连接可靠性。这类接插件的三维结构设计，需要重点平衡插接操作的便利性和连接后的稳固性，既要保证操作人员不需要额外工具就能快速完成插拔，也要避免非预期的外力导致连接断开，同时尾部的应力释放结构需要结合线束的外径做适配，保证不同线径的多芯线束装入后，护套部位都能形成有效的密封和弯折防护，不会出现线束在护套根部出现硬折的情况。在整车装配场景下，这类插头通常安装在牵引架的居中位置，和牵引钩保持足够的安全距离，

　　避免牵引转向过程中插头和牵引结构发生碰撞，线束从插头尾部引出后会沿牵引架走线固定，预留的长度需要满足牵引转向最大角度时的拉伸需求，不会在极限转向角度下出现线束绷紧拉扯插头的情况。接触件的设计上，插针选用铜基合金表面镀锡处理，兼顾导电性能和抗氧化能力，插合后的接触压力经过参数校核，既不会因为压力过大导致插拔力超标，也不会因为压力不足导致接触不良，在持续振动的车载工况下，依然可以保持稳定的接触电阻，不会出现灯光闪烁、信号中断的问题。外壳的壁厚设计经过强度校核，在承受常规的外力冲击、踩踏时不会出现开裂破损，同时材料的耐温范围覆盖车辆户外使用的常见温区，低温环境下不会出现材质脆化，高温暴晒环境下不会出现材质软化变形，保证全气候工况下的结构完整性。
