带螺旋段拖车连接线缆结构设计

　　在拖挂式设备的电气连接场景中，这类带螺旋伸缩段的连接线缆是保障牵引车与拖挂单元之间信号、电力稳定传输的核心部件，日常作业里，拖挂单元与牵引车之间会随着转向、颠簸、相对位移产生持续的拉扯、弯折，普通直连线缆很容易在反复形变中出现线芯断裂、护套破损的问题，而螺旋段的结构设计正是为了适配这类动态位移需求。从实际使用场景来看，这类线缆主要承担拖挂车的尾灯信号、制动信号、示宽信号以及辅助供电的传输功能，作业环境多为户外露天，会面临泥水侵蚀、温度交变、紫外线老化以及拖拽磨损的考验，因此在结构设计阶段，首先要考虑的是线缆的形变冗余量，螺旋段的自然伸长量与压缩量需要匹配牵引车与拖挂单元之间的最大相对位移，通常在全转向、极限颠簸工况下，

　　线缆的拉伸长度要预留至少15%的安全余量，避免拉扯到接插件根部的密封结构。接插件端的设计采用了多芯插针结构，插针的排布遵循车用电气连接的通用规范，护套外壳做了卡扣式防脱结构，对接后可以自动锁止，避免行驶过程中因为振动出现松脱，接插件与线缆的衔接位置做了应力释放锥台结构，线缆弯折时应力会分散在锥台的过渡段，不会集中在接插件的压接位置，这也是很多同类产品容易出现断线故障的薄弱点。螺旋段的螺距、圈径是经过反复校核的，圈径过小会导致线缆伸缩时的内应力过大，长期使用后螺旋段出现塑性形变无法回缩，圈径过大则会导致线缆垂度过大，行驶中容易晃动剐蹭到地面或者车架结构，螺距的设计要保证拉伸时每一圈的受力均匀，不会出现局部圈距过小挤压护套、

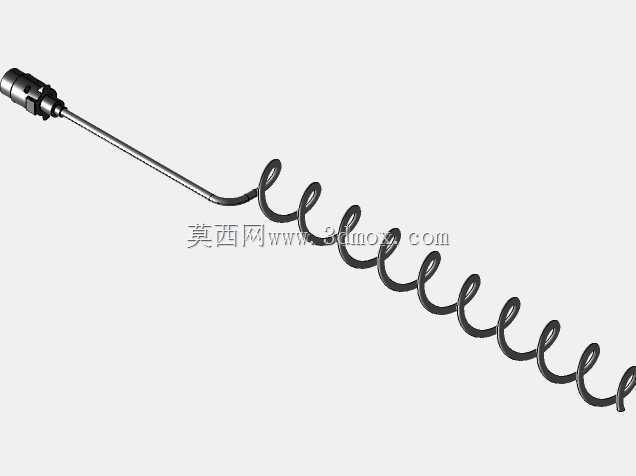

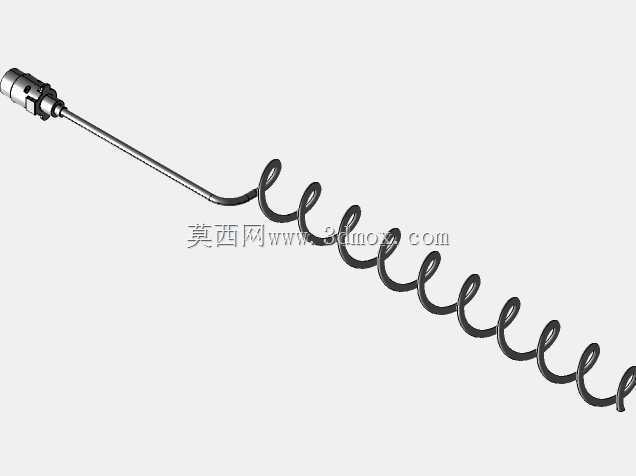

　　或者局部圈距过大拉扯线芯的问题。线缆外护套采用耐候性弹性体材质，建模时还原了护套表面的细微磨砂纹理，这类纹理既可以提升护套的耐磨性能，也能减少泥沙附着在表面造成的磨损。安装边界方面，接插件端的外径尺寸、插针端面的对接深度都要匹配拖挂端和牵引车端的标准插座，螺旋段在自然回缩状态下的长度要保证车辆直线行驶时线缆不会过度下垂，最大拉伸长度要覆盖车辆全转向时的最大间距，同时接插件尾部的线缆弯曲半径要满足线缆的最小弯曲半径要求，避免安装时出现死折。在三维建模过程中，螺旋段的曲线采用变节距螺旋线拟合，靠近接插件的位置节距逐渐缩小，过渡到直连段时做相切顺滑处理，避免模型出现硬折点，接插件内部的插针、卡扣、密封槽结构都做了等比例还原，

　　能够直接用于装配干涉检查，在整车布线仿真时，可以直接调用该模型模拟不同行驶状态下线缆的形变状态，验证线缆长度、固定点位置是否合理，避免实车装配后出现线缆拉扯、磨损的问题。这类线缆的固定点通常设置在螺旋段两端的直缆位置，固定点采用带橡胶衬套的卡箍，既可以固定线缆位置，也能避免卡箍磨破线缆护套，在做装配验证时，需要确认固定点位置与周边车架、悬挂部件的安全间隙，保证车轮跳动、转向过程中，线缆不会与运动部件发生剐蹭。从结构可靠性角度来看，螺旋段的线芯采用多股细铜丝绞合结构，相比单股硬线具备更好的抗弯折疲劳性能，建模时虽然没有还原内部线芯结构，但在做布线仿真时可以赋予线缆对应的弯折刚度参数，模拟真实线缆的形变特性。接插件的密封结构采用端面橡胶密封圈，对接后密封圈被压缩在两个对接面之间，达到防水防尘的防护等级，能够满足户外雨天、泥泞路段的使用要求，避免水汽进入接插件内部造成插针氧化、接触不良的故障。
