深沟球轧钢轴承6203结构设计

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零件，这款6203规格的轧钢轴承，主要适配中小载荷工况下的旋转轴系支撑需求，常见于中小型电机输出端、轻工输送设备辊筒支撑、家用机电产品转轴、农用机械传动节点等场景，能够在径向载荷为主、伴随少量轴向载荷的工况下稳定工作，为轴系提供精准的旋转定心约束，降低轴系转动过程中的摩擦损耗。从结构设计逻辑来看，这款轴承采用经典的深沟滚道设计，内圈、外圈的滚道曲率与钢球曲率经过匹配优化，滚道截面的圆弧半径略大于钢球半径，既保证钢球在滚道内的顺畅滚动，又能让接触应力均匀分布在滚道接触面上，避免局部应力集中导致的早期点蚀失效。保持架采用冲压浪形结构，

　　兜孔的尺寸设计刚好包裹钢球的赤道位置，既能够均匀分隔每颗钢球，避免钢球之间直接接触产生滑动摩擦，又预留了足够的润滑脂存储空间，保证轴承运转过程中润滑介质能够持续进入接触摩擦面。从外形尺寸与安装边界来看，这款轴承的内径为17mm，外径40mm，厚度12mm，属于62系列深沟球轴承的标准规格，安装时内圈与轴的配合通常选用k6级过渡配合，保证内圈与轴同步旋转不发生相对打滑，外圈与轴承座孔的配合选用J7级过渡配合，既方便装配拆卸，又能避免外圈在座孔内发生蠕变磨损。设计建模过程中，需要重点关注滚道的曲率精度、钢球的等分度、保持架兜孔与钢球的间隙匹配，滚道的表面粗糙度需要控制在Ra0.8以下，降低滚动接触过程中的摩擦阻力，

　　钢球的直径公差需要控制在微米级，保证每颗钢球的尺寸一致性，避免载荷集中在单颗钢球上缩短轴承寿命。在实际设备装配场景中，这类轴承的安装通常采用热装或者专用套筒压装的方式，禁止直接敲击轴承内外圈，避免滚道或者钢球受到冲击载荷产生隐性损伤，装配前需要在滚道与钢球表面填充适量的锂基润滑脂，填充量通常控制在轴承内部空腔的三分之一到二分之一，过多的润滑脂反而会导致运转过程中温升高，加速润滑脂变质失效。针对轧钢工艺生产的轴承套圈，其材料的金相组织经过轧制工艺优化，金属流线沿套圈轮廓连续分布，相比车削加工的套圈拥有更好的抗疲劳强度，能够承受一定程度的冲击载荷，适配有轻微振动的传动工况。在轴系设计过程中，选用这款轴承时需要核算轴系的额定动载荷、

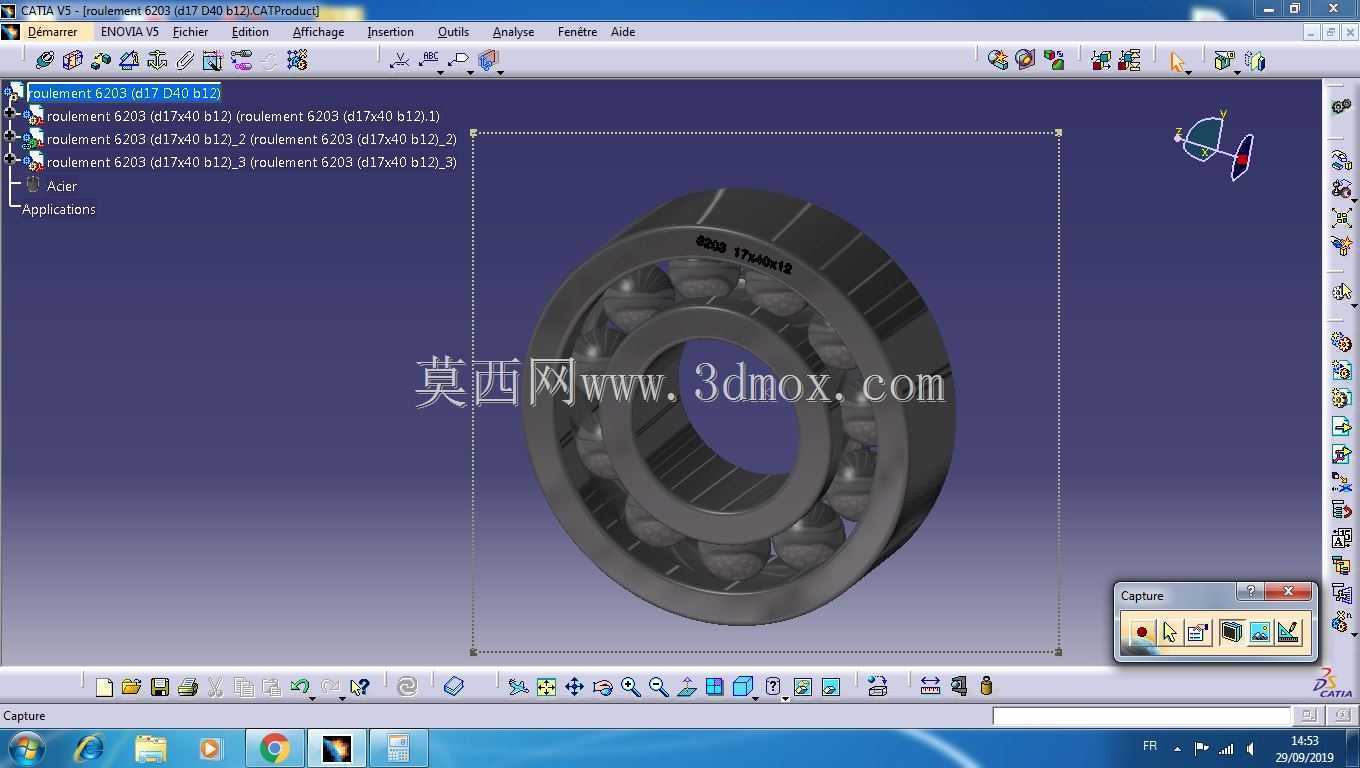

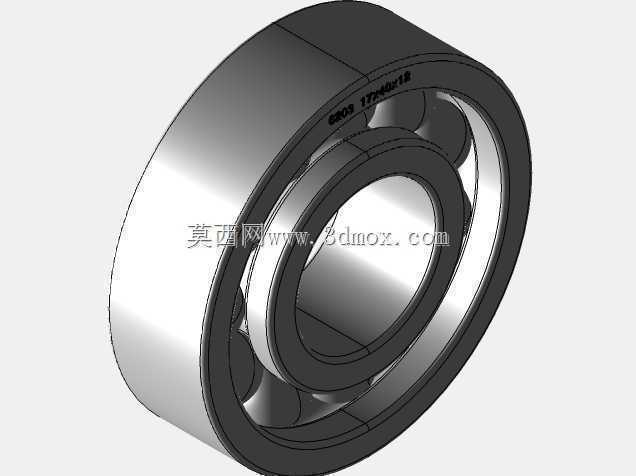

　　额定静载荷是否满足工况需求，同时要考虑轴承的极限转速是否匹配轴系的最高工作转速，在脂润滑条件下这款轴承的极限转速能够满足大部分中小功率传动设备的需求，如果采用油润滑方式还能进一步提升允许的最高工作转速。建模过程中对轴承的倒角、密封槽（如果带密封结构）、止动槽等细节结构都做了还原，能够直接用于设备的总装干涉检查、装配工艺模拟，也可以用于后续的有限元受力分析，验证不同载荷下轴承套圈的应力分布、变形量，为轴系的结构优化提供准确的模型参考。
