带缓冲阻尼立式安装万向骑师轮结构

　　这类带缓冲结构的骑师轮，常被用在需要平稳随行、自适应地面起伏的移动工位场景里，比如车间内的轻型物料周转小车、自动化线旁的随行工装架、小型移动式检测设备的底部支撑，区别于普通固定脚轮，它的摆臂结构能在经过地面焊缝、小坡度坎、车间环氧地坪的接缝时，不会出现硬磕碰导致的设备跳动，也能避免轮体瞬间悬空失去支撑力的问题。

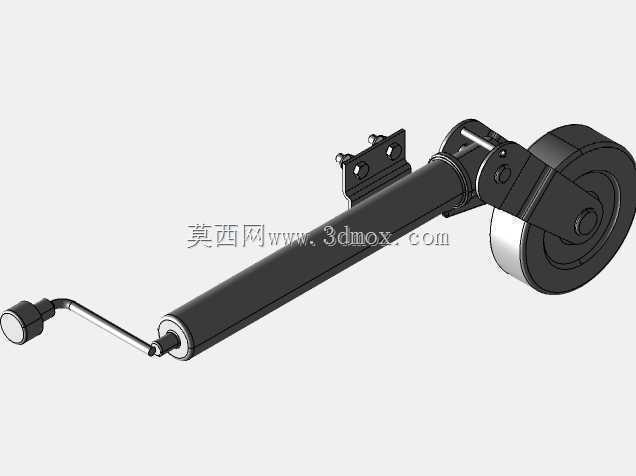

　　从结构设计逻辑来看，整套轮组采用立式安装座布局，安装板上预留了四个对称的螺栓固定孔，安装时可以直接通过螺栓锁紧在设备底部的安装基准面上，不需要额外做转接支架，安装板的平面度公差控制在0.2mm以内，能保证固定后整个轮组的垂直度，避免轮体偏磨。中间的阻尼缓冲部件采用套筒式结构，内部预置了复位弹性件，摆臂和缓冲套筒的下端通过铰接销轴连接，当轮体受到向上的冲击力时，摆臂绕铰接点转动，压缩缓冲部件来吸收冲击能量，缓冲行程根据常规车间地面的起伏高度设计在15-20mm区间，既不会因为行程过大导致设备整体晃动量超标，也能覆盖绝大多数厂区地面的不平整量。

　　轮体本身采用单轮缘的实心滚轮结构，轮面宽度适配常规的环氧地坪、水泥地面行走需求，轮体的转动销轴和摆臂的铰接销轴都做了耐磨衬套设计，日常使用时不需要频繁加注润滑脂，衬套的自润滑特性可以保证在-10℃到60℃的车间环境下长期转动无卡滞。摆臂的弯折角度经过力学校核，当轮组承受额定载荷时，摆臂的受力方向刚好沿着缓冲部件的轴向传递，不会对铰接销轴产生额外的侧向弯矩，能大幅延长铰接部位的使用寿命。

　　实际选型使用时需要注意安装边界，整套轮组在完全伸出的状态下，总高度从安装板上平面到轮体最下端的尺寸要和设备上其他固定支撑、其他脚轮的高度匹配，误差不能超过1mm，否则会出现个别轮体悬空不受力的情况；安装板的四个固定孔位间距是标准化尺寸，可以适配多数通用型材框架、钢板焊接机架的底部安装孔位，不需要二次打孔加工。轮体的转向是通过摆臂和缓冲套筒之间的相对转动实现的，整个回转部位的间隙控制在0.1mm以内，转向时不会出现明显的旷量，推动设备行走时不会出现走偏、蛇形的问题。

　　在做三维建模的时候，整个轮组的运动副都做了还原：缓冲套筒的上下滑动副、摆臂的铰接转动副、轮体自身的转动副、整个轮组的回转转动副都按照实际装配关系做了约束，导入装配环境后可以直接做运动仿真，模拟过坎时的缓冲动作、转向时的轮体摆角，不需要重新拆解定义约束。建模时所有的配合面都保留了实际的装配间隙，比如衬套和销轴之间的间隙、缓冲套筒和导向套之间的间隙，和实际加工装配的公差要求一致，不会出现建模时零间隙导致的运动干涉误判。

　　这类轮组和普通定向轮、万向轮的核心差异，就是它的随动缓冲特性，普通万向轮的轮架是刚性连接在安装座上的，遇到地面凸起时冲击力会直接传递到设备本体上，对于搭载了精密检测元件、易碎工件的移动设备来说，很容易造成元件精度受损、工件磕碰掉落，而带缓冲的骑师轮可以把冲击加速度降低60%以上，哪怕是快速推过车间的电缆沟盖板接缝，也不会让设备上的工件出现明显跳动。另外它的立式安装结构相比卧式安装的随动轮，占用的水平安装空间更小，对于底部安装空间紧张的小型设备来说，不需要预留太大的安装区域就能布置，不会和设备底部的电气走线、管路布置产生干涉。
